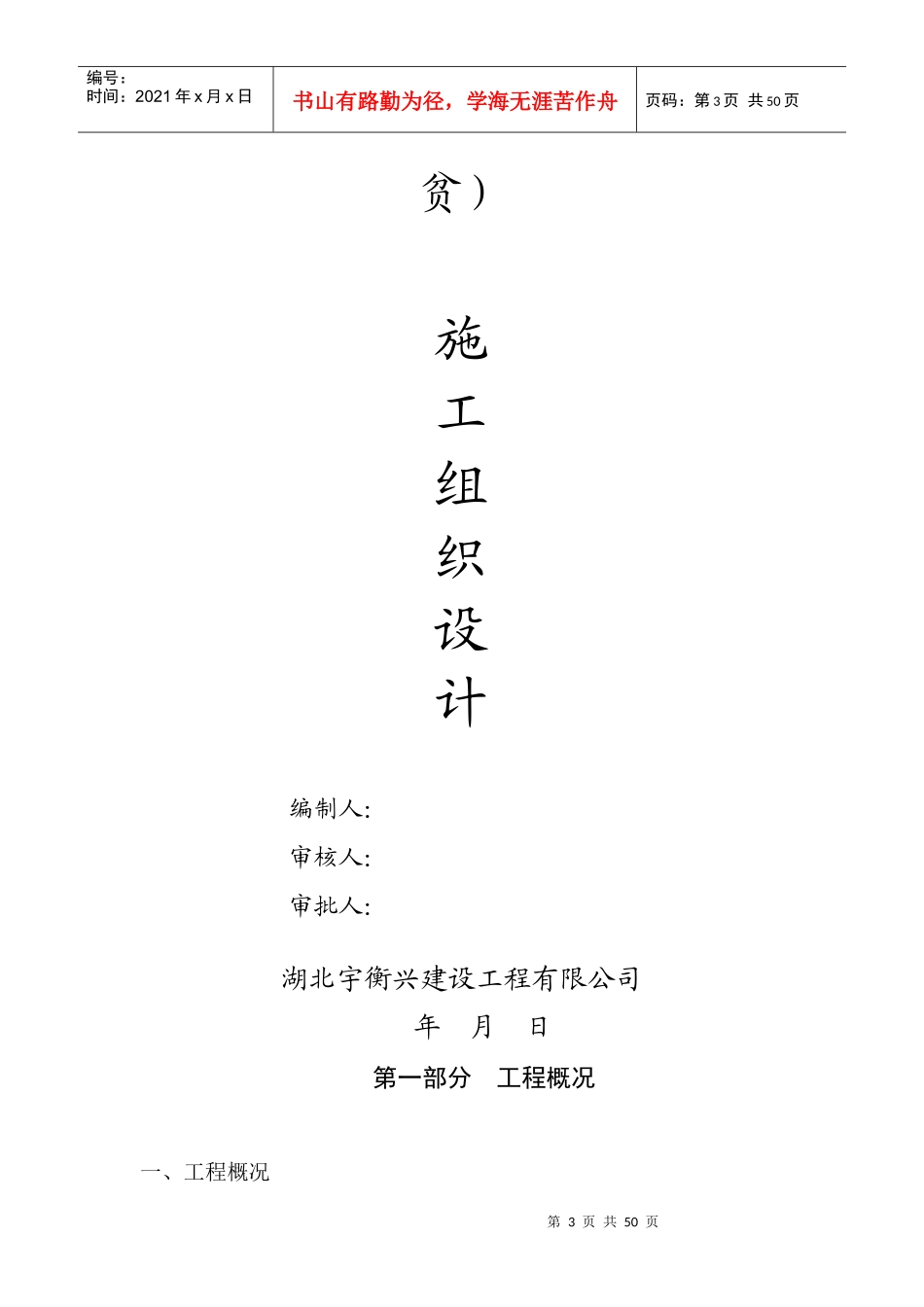

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页莲港中路道路工程（东吴大道-武荆高速）工程施工组织设计编制人：审核人：审批人：武汉雷诺建设有限公司2017年8月10日新沟镇街2016年三大队一事一议第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页项目施工组织设计编制人：审核人：审批人：武汉华鹏程市政工程有限公司年月日新沟镇街道办事处二大队桃花园道路及泵房改造工程（精准扶第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页贫）施工组织设计编制人：审核人：审批人：湖北宇衡兴建设工程有限公司年月日第一部分工程概况一、工程概况第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页工程名称：新沟镇街道办事处二大队桃花园道路及泵房改造工程（精准扶贫）工程建设单位：新沟镇街道办事处设计单位：湖北中江建筑设计院有限公司监理单位：湖北大成建设监理有限公司施工单位：湖北宇衡兴建设工程有限公司1、天宝路。道路全长675米，4米宽混凝土路面；2、天宝一路，道路全长470米，3米宽混凝土路面；3、天宝二路，道路全长505米，3米宽混凝土路面；4、高架路，道路全长110米，3米宽混凝土路面；5、桃园一路，道路全长140米，4米宽碎石路面；6、桃园二路，道路全长45米，4米宽碎石路面；7、桃园三路，道路全长75米，4米宽碎石路面。设计等级：城市级支路路面类型：混凝土路面（C30预拌商品砼），路面结构设计年限10年；碎石路面，路面结构设计年限5你那；抗震设计烈度：6度道路工程设计混凝土全长约1760米，碎石道路全长260全线为在原有路线上进行加铺改造，线形不变。泵房基础：本工程地基基础设计等级为丙级，采用条形基础，基础应落与承载力高的强风化层，其承载力特征值FAK100KPPA,基础进入持力层深度300MM；基础材料采用垫层C15素混凝土，钢筋第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页HPB300、HPB400；垫层混凝土为C10，构造柱及圈梁及基础混凝土强度为C25.泵房屋面：屋面标高为2.90；屋面板厚除注明外均为120MM；屋面板，及圈梁混凝土为C25。泵房建筑构造：屋面为蓝色瓦屋面；外墙为面砖外墙；内墙为混合砂浆内墙；地面为细石混凝土地面；顶棚为乳胶漆顶棚。二、施工准备工作第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页1、组织准备工作（1）项目经理部总公司对建筑路施工十分重视，经领导班子专题研究，决定组建建筑B标项目经理部，选派有较丰富施工经验的许一峰同志为本工程的项目经理，陈宏章同志为项目总工程师，项目部下设工程技术组，物资设备组、统计财务组、综合后勤组、道路施工组2、施工队伍的选择和培训队伍进场后由项目经理部派专人结合本工程特点对其培训交底。3、施工组织机构图见附图4、施工技术准备由项目部牵头，总师室扎口，组织参与施工的工程技术人员，施工员及部分特殊工种对设计图纸进行阅图，并做好记录、根据阅图的结果编制详细的施工组织设计和提出洽商意见。5、施工现场准备（1）合理布置安排临时设施，详见施工平面布置图，临时设施的搭建需注意设施的防火、防盗的要求并办好有关搭建手续。（2）测量放样工作用全站仪现场复核，并根据现场情况（3）根据现场复核后，对道路进行放线，检查现场拆迁否还有妨碍施工的地方，及时向业主和监理提出。4、落实现场情况（1）施工用水、用电业主已接至施工现场第7页共50页第6页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共50页（2）现场地上、地下的管线情况，需废的尽快落实。需保留的则与产权单位联系，以便采取必要的措施。（3）进现场的通道情况：可以考虑在老的建筑路上通行，居民及沿线单位车辆进出，考虑在场内设置临时便道。（4）若我方中标，提请甲方尽快提供资料进行技术交底。（5）组织落实好材料、设备的进场工作，特别是开工前所必备的材料设备。6...
