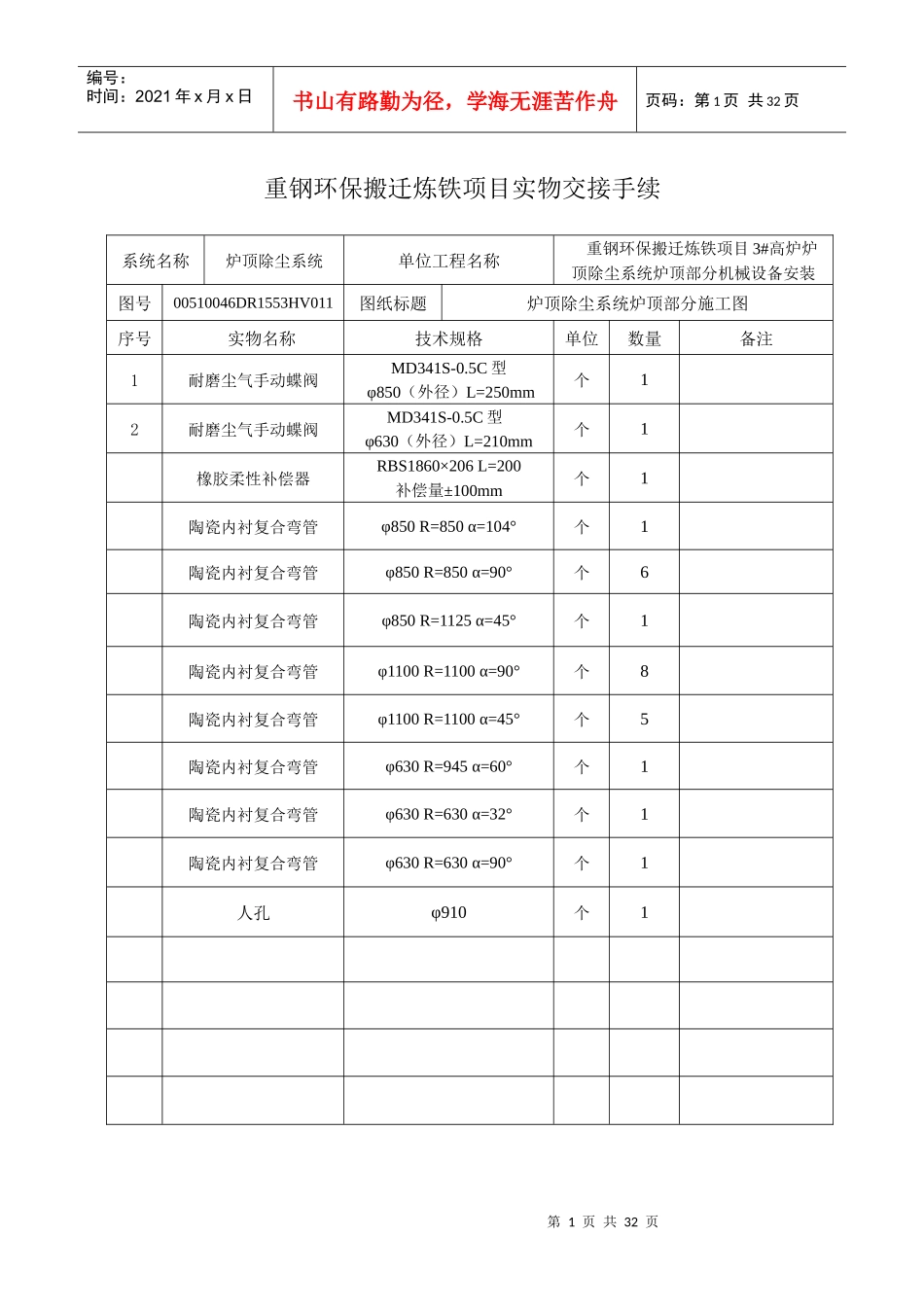

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页重钢环保搬迁炼铁项目实物交接手续系统名称炉顶除尘系统单位工程名称重钢环保搬迁炼铁项目3#高炉炉顶除尘系统炉顶部分机械设备安装图号00510046DR1553HV011图纸标题炉顶除尘系统炉顶部分施工图序号实物名称技术规格单位数量备注1耐磨尘气手动蝶阀MD341S-0.5C型φ850（外径）L=250mm个12耐磨尘气手动蝶阀MD341S-0.5C型φ630（外径）L=210mm个1橡胶柔性补偿器RBS1860×206L=200补偿量±100mm个1陶瓷内衬复合弯管φ850R=850α=104°个1陶瓷内衬复合弯管φ850R=850α=90°个6陶瓷内衬复合弯管φ850R=1125α=45°个1陶瓷内衬复合弯管φ1100R=1100α=90°个8陶瓷内衬复合弯管φ1100R=1100α=45°个5陶瓷内衬复合弯管φ630R=945α=60°个1陶瓷内衬复合弯管φ630R=630α=32°个1陶瓷内衬复合弯管φ630R=630α=90°个1人孔φ910个1第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页施工单位(签章)年月日总包单位(签章)年月日监理单位(签章)年月日业主单位(签章)年月日重钢环保搬迁炼铁项目实物交接手续系统名称出铁场除尘系统单位工程名称重钢环保搬迁炼铁项目3#高炉出铁场及炉顶设备安装图号00510046DR1553HV009图纸标题出铁场除尘系统出铁场部分施工图序号实物名称技术规格单位数量备注1耐磨尘气电液动阀φ3900,L=500个32耐磨尘气电液动阀φ2100,L=300个33耐磨尘气手动阀MD341S-0.5Cφ2700,L=400个14耐磨尘气手动阀MD341S-0.5Cφ2400,L=350个25耐磨尘气手动阀MD341S-0.5Cφ1700,L=300个26耐磨尘气手动阀MD341S-0.5Cφ1500,L=300个67耐磨尘气手动阀MD341S-0.5Cφ950,L=250个38耐磨尘气手动阀MD341S-0.5Cφ750,L=210个59耐磨尘气手动阀MD341S-0.5Cφ1200,L=300个110橡胶柔性补偿器FBG3900-1,L=500L=±150△个211电动混风阀φ800L=210个112风量测定孔个2513人孔φ910个23第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页施工单位(签章)年月日总包单位(签章)年月日监理单位(签章)年月日业主单位(签章)年月日重钢环保搬迁炼铁项目实物交接手续系统名称炉体系统单位工程名称重钢环保搬迁炼铁项目3#高炉本体机械设备工程图号00510046DR1504IM013图纸标题炉底铺设梁及冷却配管图序号实物名称技术规格单位数量备注1炉底水冷梁钢结构T302水冷管钢管m420345678910第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页施工单位(签章)年月日总包单位(签章)年月日监理单位(签章)年月日业主单位(签章)年月日重钢环保搬迁炼铁项目实物交接手续系统名称炉体系统单位工程名称重钢环保搬迁炼铁项目3#高炉本体机械设备工程图号00510046DR1504IM034图纸标题热电偶、压力计、灌浆孔、排气孔、短管安装图序号实物名称技术规格单位数量备注1灌浆孔钢管m152排气孔钢管m16345678910第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页施工单位(签章)年月日总包单位(签章)年月日监理单位(签章)年月日业主单位(签章)年月日重钢环保搬迁炼铁项目实物交接手续系统名称炉顶系统单位工程名称重钢环保搬迁炼铁项目3#高炉本体机械设备工程图号00510046DR1505IM003图纸标题3#高炉炉顶及其附属设施溜槽更换孔及安装图序号实物名称技术规格单位数量备注1人孔(附件)Φ630个12检修门（附件）个13456789第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页10施工单位(签章)年月日总包单位(签章)年月日监理单位(签章)年月日业主单位(签章)年月日重钢环保搬迁炼铁项目实物交接手续系统名称炉体系统单位工程名称重钢环保搬迁炼铁项目3#高炉本体机械设备工程图号00510046DR1504IM033图纸标题炉喉十字测温装置安装图序号实物名称技术规格单位数量备注1十字测温（附件）个4234567第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页8910施工单位(签章)年月日总包...
