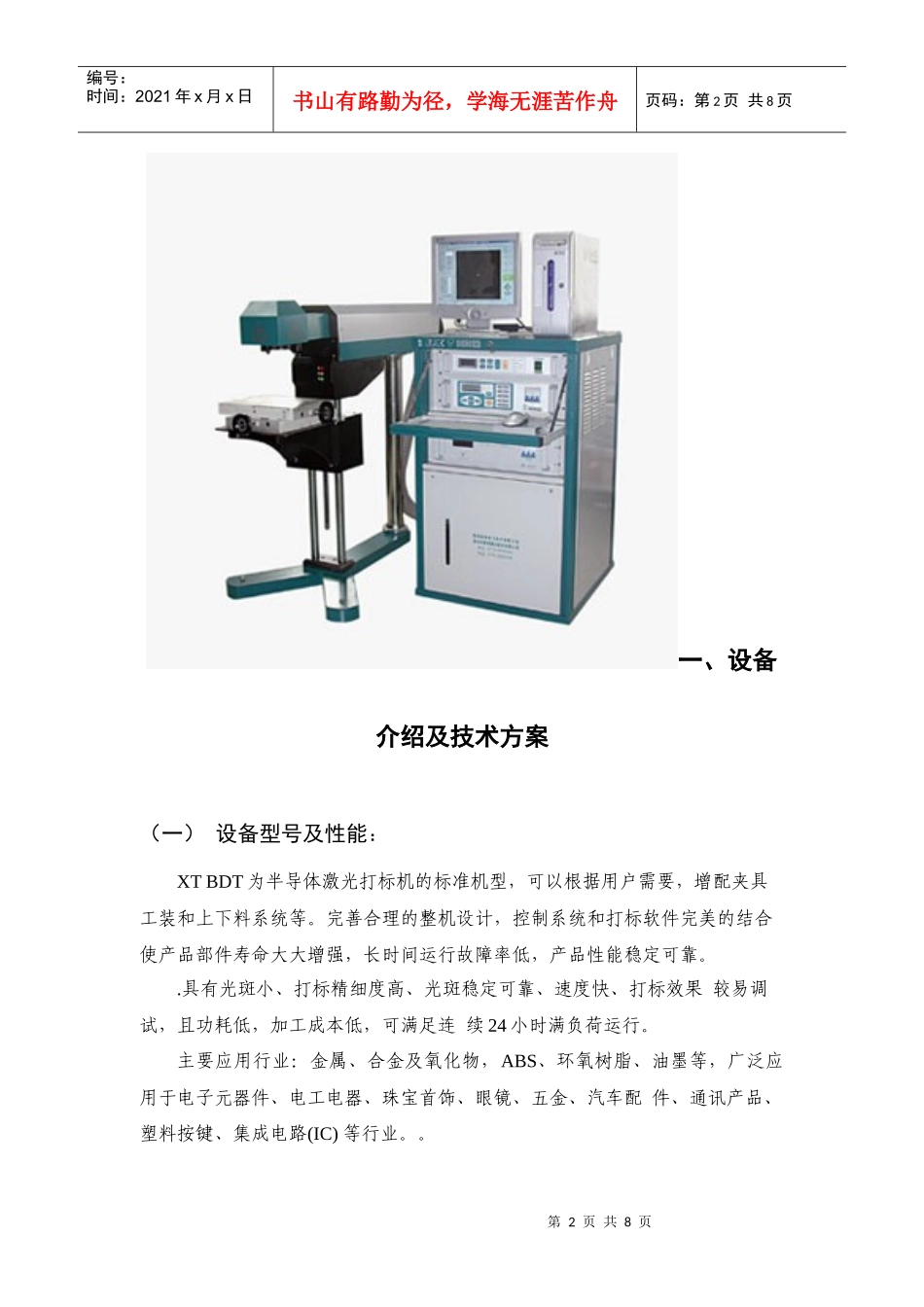

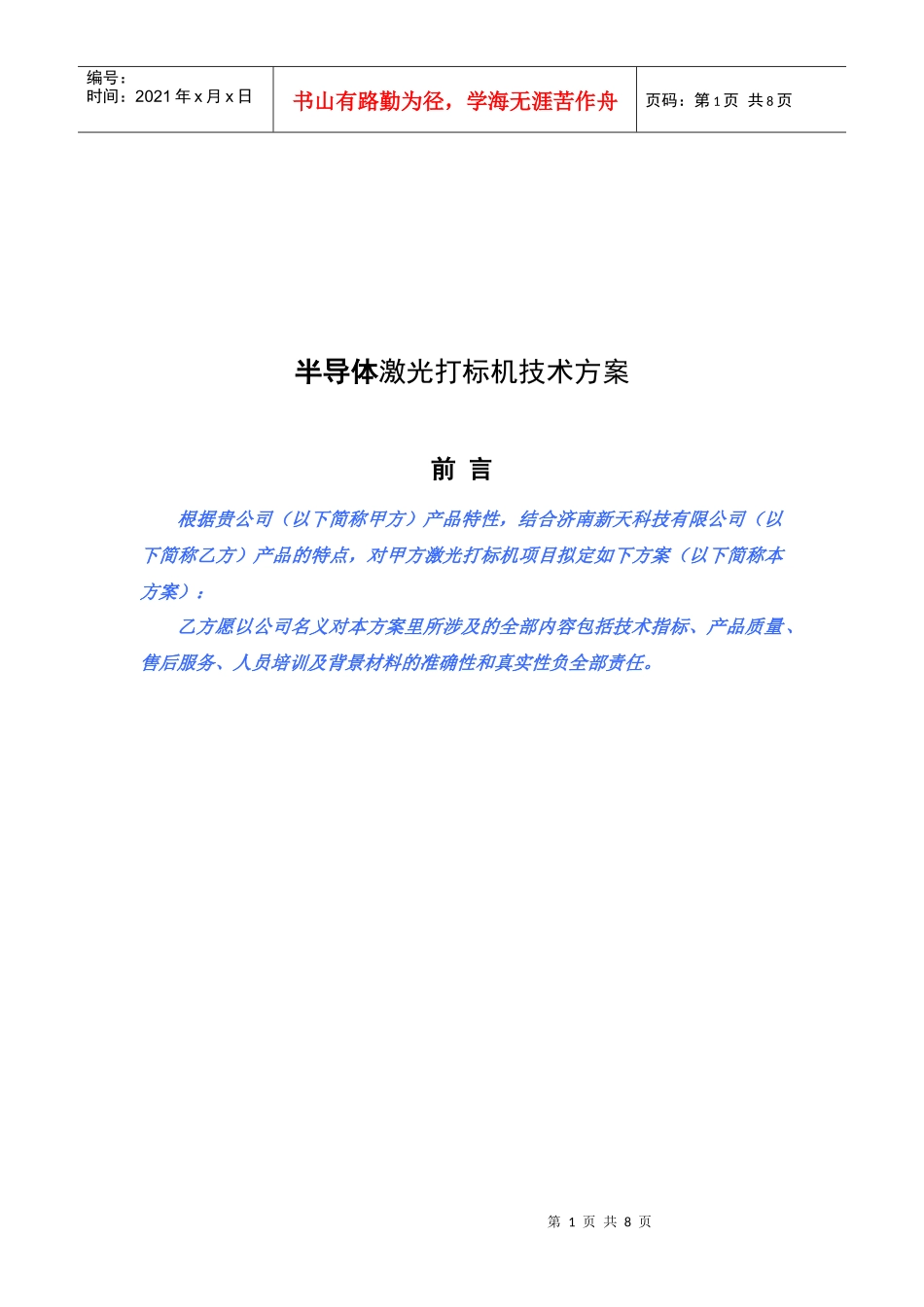

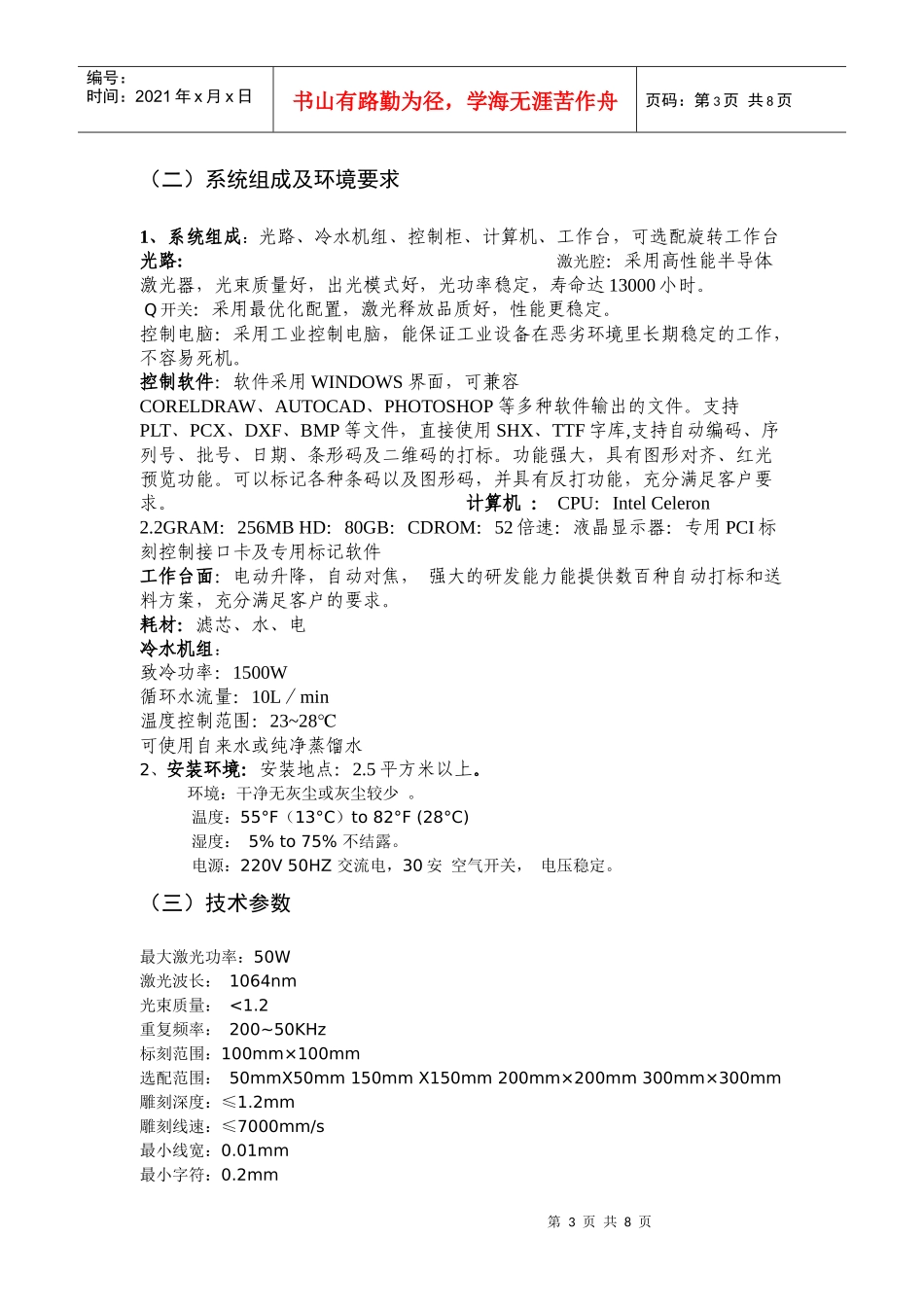

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页半导体激光打标机技术方案前言根据贵公司（以下简称甲方）产品特性，结合济南新天科技有限公司（以下简称乙方）产品的特点，对甲方激光打标机项目拟定如下方案（以下简称本方案）：乙方愿以公司名义对本方案里所涉及的全部内容包括技术指标、产品质量、售后服务、人员培训及背景材料的准确性和真实性负全部责任。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页一、设备介绍及技术方案（一）设备型号及性能：XTBDT为半导体激光打标机的标准机型，可以根据用户需要，增配夹具工装和上下料系统等。完善合理的整机设计，控制系统和打标软件完美的结合使产品部件寿命大大增强，长时间运行故障率低，产品性能稳定可靠。.具有光斑小、打标精细度高、光斑稳定可靠、速度快、打标效果较易调试，且功耗低，加工成本低，可满足连续24小时满负荷运行。主要应用行业：金属、合金及氧化物，ABS、环氧树脂、油墨等，广泛应用于电子元器件、电工电器、珠宝首饰、眼镜、五金、汽车配件、通讯产品、塑料按键、集成电路(IC)等行业。。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（二）系统组成及环境要求1、系统组成：光路、冷水机组、控制柜、计算机、工作台，可选配旋转工作台光路:激光腔：采用高性能半导体激光器，光束质量好，出光模式好，光功率稳定，寿命达13000小时。Q开关：采用最优化配置，激光释放品质好，性能更稳定。控制电脑：采用工业控制电脑，能保证工业设备在恶劣环境里长期稳定的工作，不容易死机。控制软件：软件采用WINDOWS界面，可兼容CORELDRAW、AUTOCAD、PHOTOSHOP等多种软件输出的文件。支持PLT、PCX、DXF、BMP等文件，直接使用SHX、TTF字库,支持自动编码、序列号、批号、日期、条形码及二维码的打标。功能强大，具有图形对齐、红光预览功能。可以标记各种条码以及图形码，并具有反打功能，充分满足客户要求。计算机：CPU：IntelCeleron2.2GRAM：256MBHD：80GB：CDROM：52倍速：液晶显示器：专用PCI标刻控制接口卡及专用标记软件工作台面：电动升降，自动对焦，强大的研发能力能提供数百种自动打标和送料方案，充分满足客户的要求。耗材：滤芯、水、电冷水机组：致冷功率：1500W循环水流量：10L／min温度控制范围：23~28℃可使用自来水或纯净蒸馏水2、安装环境：安装地点：2.5平方米以上。环境：干净无灰尘或灰尘较少。温度：55°F（13°C）to82°F(28°C)湿度：5%to75%不结露。电源：220V50HZ交流电，30安空气开关，电压稳定。（三）技术参数最大激光功率：50W激光波长：1064nm光束质量：<1.2重复频率：200~50KHz标刻范围：100mm×100mm选配范围：50mmX50mm150mmX150mm200mm×200mm300mm×300mm雕刻深度：≤1.2mm雕刻线速：≤7000mm/s最小线宽：0.01mm最小字符：0.2mm第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页重复精度：±0.002mm整机耗电功率：≤1.5KW电力需求：220V±10%/50Hz/30A外型尽寸(长×宽×高)以实际尺寸为准光路系统：800mm×430mm×1200mm冷却系统：380mm×630mm×740mm控制系统：560mm×660mm×1000mm（四）客户案例及样品图片（五）随机备件序号设备备件单位数量1远程开关个1（六）随机提供的技术文件序号技术文件单位数量1操作使用说明书本12软件使用说明书本13专用激光打标软件套1第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页4产品合格证套1二、设备主要配置及服务（一）设备主要配置序号型号和规格数量制造商名称名称第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页1半导体激光器1美国CEO2高速振镜扫描系统1世纪桑尼3F-θ透镜1国产4Q开关1英国GOOCH5Q开关驱动器1桂林星辰6计算机控制系统（含D/A控制卡、软件）1济南新天7电动工作台1济南新天8水冷系统1东露阳(二)服务1、培训及安装培训：乙方对甲方技术操作、维修...
