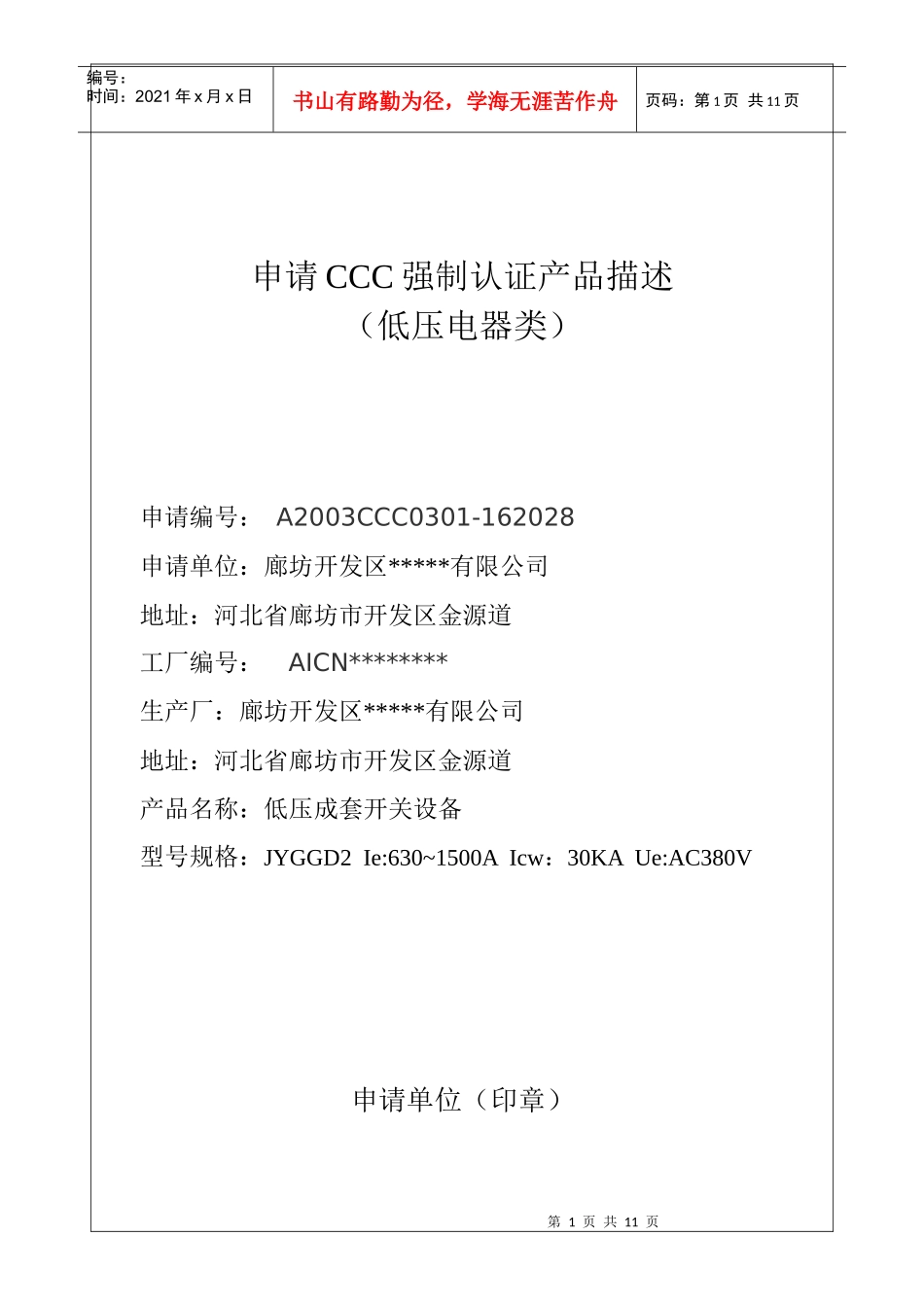

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页申请CCC强制认证产品描述（低压电器类）申请编号：A2003CCC0301-162028申请单位：廊坊开发区*****有限公司地址：河北省廊坊市开发区金源道工厂编号：AICN********生产厂：廊坊开发区*****有限公司地址：河北省廊坊市开发区金源道产品名称：低压成套开关设备型号规格：JYGGD2Ie:630~1500AIcw：30KAUe:AC380V申请单位（印章）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页企业自我声明企业名称：廊坊开发区*****有限公司申请产品名称、型号：JYGGD2低压成套开关设备注册商标：本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起的任何事情，本企业将承担全部责任。申证企业负责人（签名）：日期：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页企业盖章：产品描述（样品）1.产品构成的描述及结构特点（结构概要说明）：包括产品的主要组成部件，操作方式，安装方式，接线方式等，还包括以下内容：本产品为JYGGD2受电柜，由框架配上门板等另部件组成。柜体前面有仪表门和大门，柜内装有DW15-1600/3断路器，额定工作电流为1500A；分断电流为：30KA；电动操作带分励脱扣器，线圈电压为AC220V，安装方式为固定式，水平接线。主母线排列在上部后方，母线规格为TMY10×100，10×80，8×60，6×60铜排，采用ZMJ、LMJ母线夹。柜体后面采用对称双门结构，不靠墙安装方式。柜体的顶盖，可在需要时拆除，便于现场主母线的装配调整。装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架用接地滚花螺钉连接、构成完整的接地保护电路。柜体尺寸为800×2200×600。1）.产品型号及名称：JYGGD2低压成套开关设备2）.提供图纸及编号：试样装配图3JY612110,试样主电路图（多柜按拼柜提供图纸，需注明元件型号规格、各单元额定电流、母线规格及材质）OJY3540073）.主要结构数据：结构特点柜体为下进线框架用KS(8MF)冷弯型材局部焊接而成，构架上分别有按E=20mm和E=100mm模数排列得安装孔，以提高产品装配得通用性。开关电器及元件（元件明细表）见附表1。母线与绝缘导线（型号规格、材料名称及牌号、生产厂）见附表1。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页产品描述（样品）2.主要技术参数：额定工作电压：AC380V,额定绝缘电压：AC660V过电压类别：I□、II□、III□、IV□注：如提供的样品有不同的过电压类别应与予以说明。材料组别：IIIa污染等级：3电气间隙：见表一爬电距离：见表一电气间隙和爬电距离：1)母排裸露的带电导体之间及其对地金属件之间的电气间隙和爬电距离不小于20mm。2)装置中其他带电导体之间或带电的导体与裸露的不带电导体之间的电气间隙和爬电距离允许减小，但不应小于下表之规定：表1额定绝缘电压Ui（伏）电气间隙(mm)爬电距离(mm)63A及以下大于63A63A及以下大于63AUi≤60353560＜Ui≤3005668300＜Ui≤6608101012主母线（水平母线）的额定电流、额定短时耐受电流和额定峰值耐受电流：Ie1500AIcw30KAIpk63KA,配电母线（垂直母线）的额定电流、额定短时耐受电流和额定峰值耐受电流：――，主开关的分断能力：30KA，配（馈）电柜及控制柜回路数：――，配（馈）电柜及控制柜每个回路的额定电流：――，配（馈）电柜及控制柜中每个回路保护器件的分断能力：――，外壳防护等级：IP30。触电保护类别：I类□、II类□、III类□。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页产品描述3．系列的描述和型号的解释（产品描述项目与送样产品描述项目相同）：（1）用途JYGGD2型交流低压开关柜主要用于发电厂...
