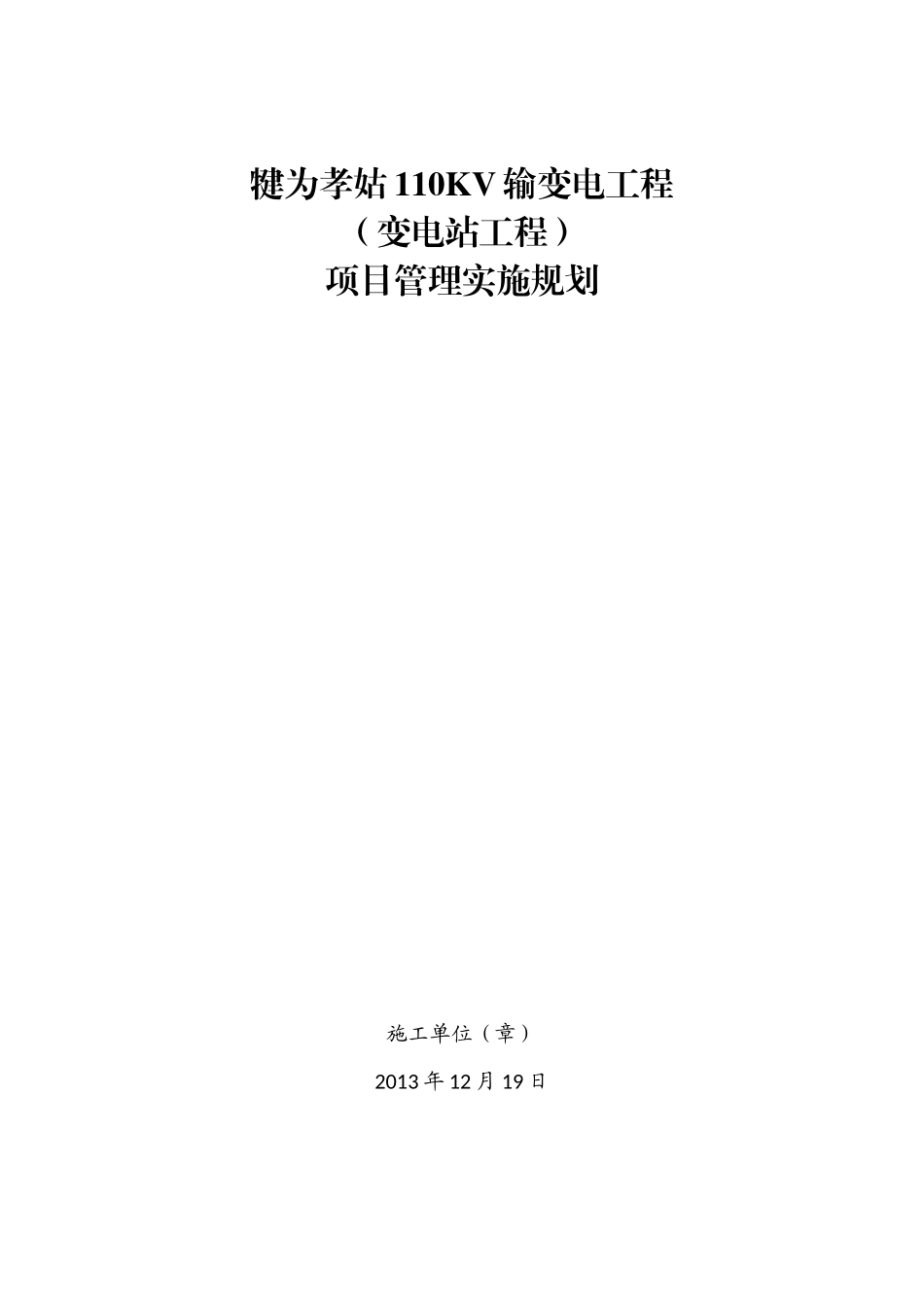

犍为孝姑110KV输变电工程(变电站工程)项目管理实施规划VIP免费

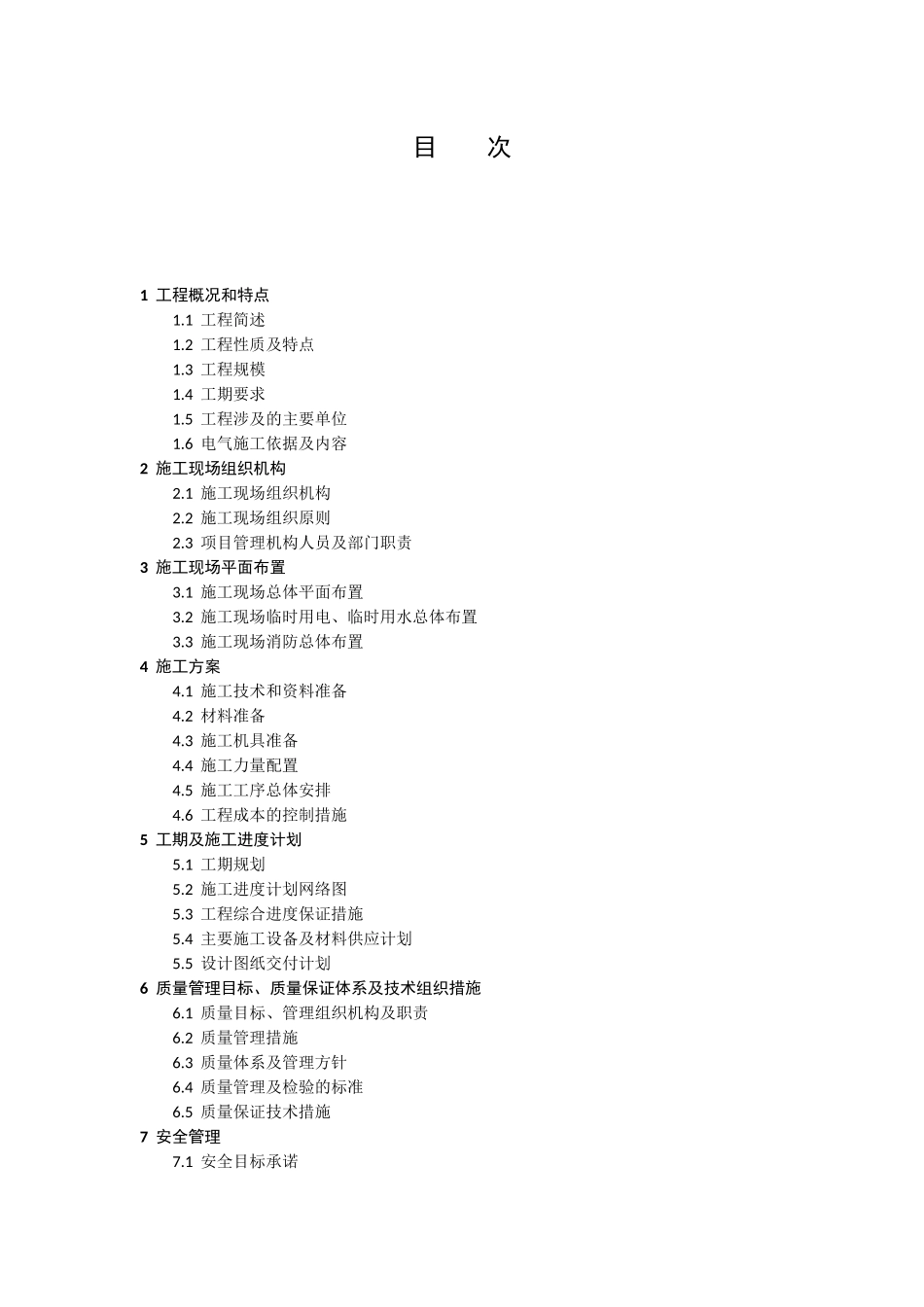

犍为孝姑110KV输变电工程（变电站工程）项目管理实施规划施工单位（章）2013年12月19日批准：____________________年____月____日审核：____________________年____月____日编写：____________________年____月____日目次1工程概况和特点1.1工程简述1.2工程性质及特点1.3工程规模1.4工期要求1.5工程涉及的主要单位1.6电气施工依据及内容2施工现场组织机构2.1施工现场组织机构2.2施工现场组织原则2.3项目管理机构人员及部门职责3施工现场平面布置3.1施工现场总体平面布置3.2施工现场临时用电、临时用水总体布置3.3施工现场消防总体布置4施工方案4.1施工技术和资料准备4.2材料准备4.3施工机具准备4.4施工力量配置4.5施工工序总体安排4.6工程成本的控制措施5工期及施工进度计划5.1工期规划5.2施工进度计划网络图5.3工程综合进度保证措施5.4主要施工设备及材料供应计划5.5设计图纸交付计划6质量管理目标、质量保证体系及技术组织措施6.1质量目标、管理组织机构及职责6.2质量管理措施6.3质量体系及管理方针6.4质量管理及检验的标准6.5质量保证技术措施7安全管理7.1安全目标承诺7.2安全管理组织机构7.3安全管理主要职责7.4安全管理制度及方法7.5安全组织技术措施7.6重要施工方案及特殊施工工序的安全过程控制8环境保护及安全文明施工8.1文明施工和环境保护目标8.2环境因素分析及控制措施8.3加强施工管理、严格保护环境8.4安全文明施工目标、组织机构8.5安全文明施工实施方案8.6文明施工考核、管理方法9计划、统计与信息管理9.1计划、统计报表的编制与递交9.2信息管理第一章工程概况和特点1.1工程简述该项目业主为乐山川犍电力有限责任公司，项目位于四川省乐山市犍为县境内，新建孝姑110KV变电站1座。1.2工程性质及特点1．采用站内施工。2.实行项目管理制，严格执行公司质量、安全管理体系。3.要求工程带负荷一次启动成功。1.3工程规模1．主变压器：本期1×50MVA，终期2×50MVA。2.110KV出线：本期2回，终期4回。3.35KV出线：终期10回，本期一次建成。4.10KV出线：终期10回，本期一次建成。5.10KV无功补偿：本期2×3.6MVAR，终期4×3.6MVAR。1.4工期要求根据甲方设备和材料到货情况、现场气候状况及时调整工作计划，或对施工力量进行适当调整，作到现场不窝工、资源不浪费，紧张有序的工作。实际工期从开工令下达之日起150个工作日内完成。1.5工程涉及的主要单位1．乐山川犍电力有限责任公司2．成都城电电力工程设计有限公司3．山西省建设监理有限公司4．旺源电气化工程有限公司1.6电气施工依据及内容1.6.1电气施工主要依据本工程将执行如下（但不限于）主要采用技术规范：《电气装置安装工程高压电器施工及验收规范》（GB50150-2006）《电气装置安装工程电力变压器、油浸变压器、互感器施工及验收规范》（GB50148-2010）《电气装置安装工程电气设备交接验收标准》（GB50150-2006）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002《输变电工程建设标准强制性条文管理规范》Q/GDW248-20081.6.2施工原则原则：严格按照施工设计蓝图，产品使用说明书，电气安装标准，验收规范及作业指导书进行施工。每项工作施工前都应进行技术交底，交底应完整、细致，首先从设备配置，然后是工艺流程，最后是质量要求，以书面形式编写，口头传达到施工人员。在性质上范围化，在量上具体化，让施工人员领会完整，并贯彻于施工中。1.6.3电气施工方案一、电气施工流程图二、断路器施工方案（1）设备相关施工原则严格按照施工设计蓝图、产品使用说明书、电气安装标准和验收规范进行施工。安装顺序原则上先里后外。（2）段路器作业流程图一次设备安装一次设备基础复核设备材料转运二次设备基础复核设备开箱检验及试验一次设备就位安装一次设备调整一次设备试验设备开箱检验二次设备就位安装二次施工安全措施电缆敷设接线分系统试验整组传动自、互、专检表计及保护装置断路器开箱及检设备基础尺寸复核断路器就位和安装耐压不合格（3）施工方案断路器的就位安装...
