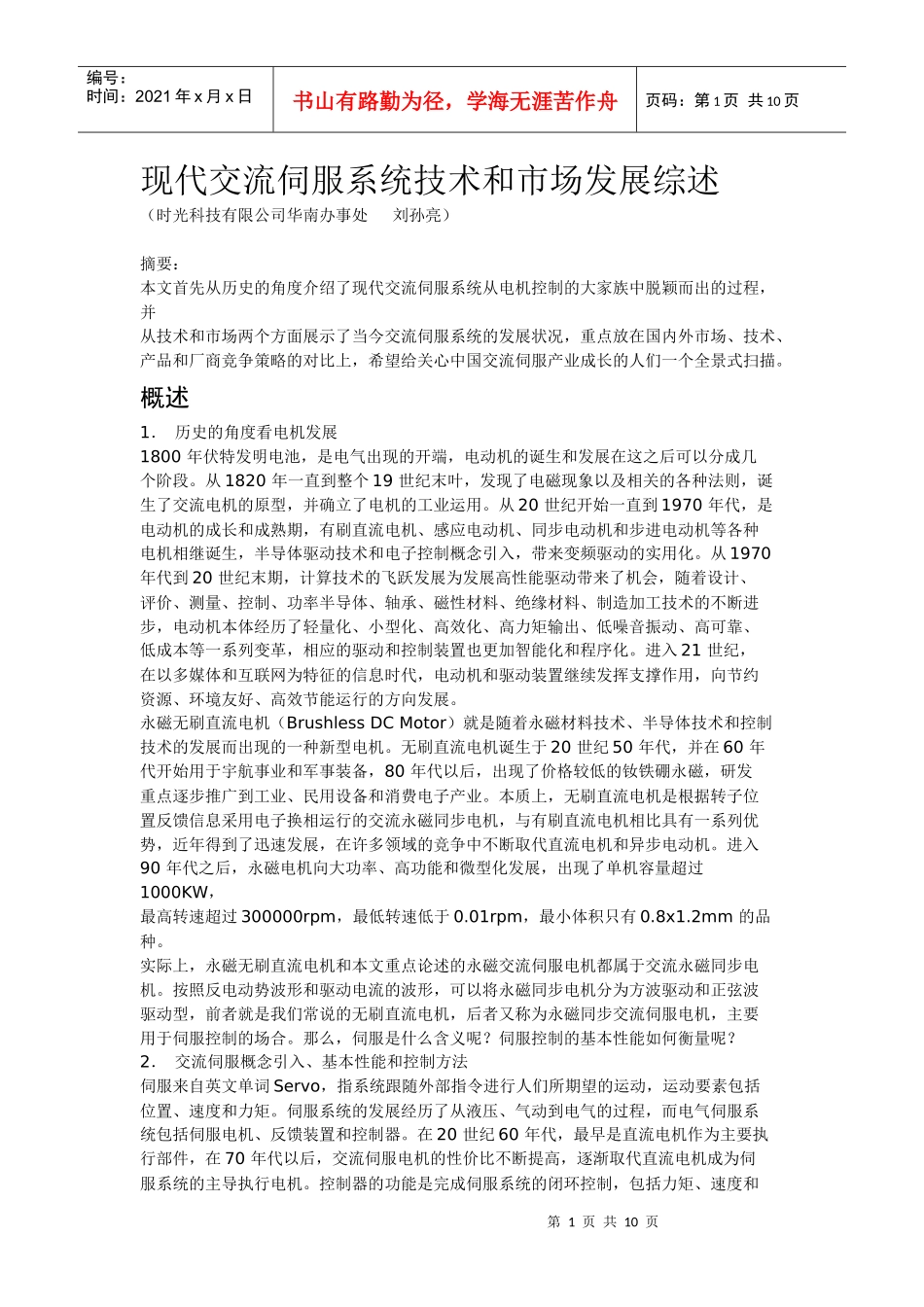

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页现代交流伺服系统技术和市场发展综述（时光科技有限公司华南办事处刘孙亮）摘要：本文首先从历史的角度介绍了现代交流伺服系统从电机控制的大家族中脱颖而出的过程，并从技术和市场两个方面展示了当今交流伺服系统的发展状况，重点放在国内外市场、技术、产品和厂商竞争策略的对比上，希望给关心中国交流伺服产业成长的人们一个全景式扫描。概述1．历史的角度看电机发展1800年伏特发明电池，是电气出现的开端，电动机的诞生和发展在这之后可以分成几个阶段。从1820年一直到整个19世纪末叶，发现了电磁现象以及相关的各种法则，诞生了交流电机的原型，并确立了电机的工业运用。从20世纪开始一直到1970年代，是电动机的成长和成熟期，有刷直流电机、感应电动机、同步电动机和步进电动机等各种电机相继诞生，半导体驱动技术和电子控制概念引入，带来变频驱动的实用化。从1970年代到20世纪末期，计算技术的飞跃发展为发展高性能驱动带来了机会，随着设计、评价、测量、控制、功率半导体、轴承、磁性材料、绝缘材料、制造加工技术的不断进步，电动机本体经历了轻量化、小型化、高效化、高力矩输出、低噪音振动、高可靠、低成本等一系列变革，相应的驱动和控制装置也更加智能化和程序化。进入21世纪，在以多媒体和互联网为特征的信息时代，电动机和驱动装置继续发挥支撑作用，向节约资源、环境友好、高效节能运行的方向发展。永磁无刷直流电机（BrushlessDCMotor）就是随着永磁材料技术、半导体技术和控制技术的发展而出现的一种新型电机。无刷直流电机诞生于20世纪50年代，并在60年代开始用于宇航事业和军事装备，80年代以后，出现了价格较低的钕铁硼永磁，研发重点逐步推广到工业、民用设备和消费电子产业。本质上，无刷直流电机是根据转子位置反馈信息采用电子换相运行的交流永磁同步电机，与有刷直流电机相比具有一系列优势，近年得到了迅速发展，在许多领域的竞争中不断取代直流电机和异步电动机。进入90年代之后，永磁电机向大功率、高功能和微型化发展，出现了单机容量超过1000KW，最高转速超过300000rpm，最低转速低于0.01rpm，最小体积只有0.8x1.2mm的品种。实际上，永磁无刷直流电机和本文重点论述的永磁交流伺服电机都属于交流永磁同步电机。按照反电动势波形和驱动电流的波形，可以将永磁同步电机分为方波驱动和正弦波驱动型，前者就是我们常说的无刷直流电机，后者又称为永磁同步交流伺服电机，主要用于伺服控制的场合。那么，伺服是什么含义呢？伺服控制的基本性能如何衡量呢？2．交流伺服概念引入、基本性能和控制方法伺服来自英文单词Servo，指系统跟随外部指令进行人们所期望的运动，运动要素包括位置、速度和力矩。伺服系统的发展经历了从液压、气动到电气的过程，而电气伺服系统包括伺服电机、反馈装置和控制器。在20世纪60年代，最早是直流电机作为主要执行部件，在70年代以后，交流伺服电机的性价比不断提高，逐渐取代直流电机成为伺服系统的主导执行电机。控制器的功能是完成伺服系统的闭环控制，包括力矩、速度和第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页位置等。我们通常说的伺服驱动器已经包括了控制器的基本功能和功率放大部分。虽然采用功率步进电机直接驱动的开环伺服系统曾经在90年代的所谓经济型数控领域获得广泛使用，但是迅速被交流伺服所取代。进入21世纪，交流伺服系统越来越成熟，市场呈现快速多元化发展，国内外众多品牌进入市场竞争。目前交流伺服技术已成为工业自动化的支撑性技术之一。在交流伺服系统中，电动机的类型有永磁同步交流伺服电机（PMSM）和感应异步交流伺服电机（IM），其中，永磁同步电机具备十分优良的低速性能、可以实现弱磁高速控制，调速范围宽广、动态特性和效率都很高，已经成为伺服系统的主流之选。而异步伺服电机虽然结构坚固、制造简单、价格低廉，但是在特性上和效率上存在差距，只在大功率场合得到重视。本文讨论的重点将放在永磁同步交流伺服系统上。交流伺服系统的性能指...
