隧道工程质量管理制度和管理措施1VIP免费

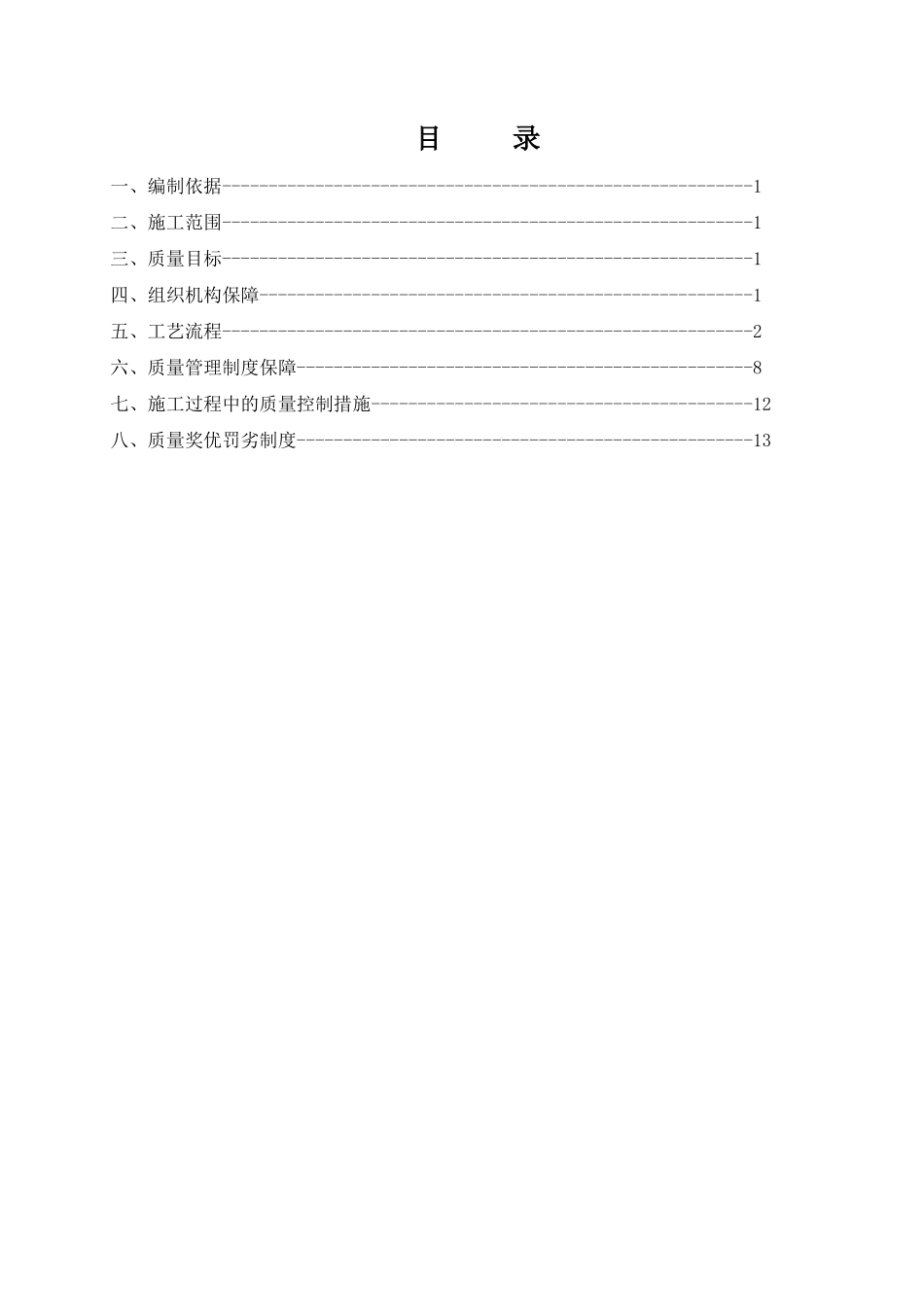

目录一、编制依据---------------------------------------------------------1二、施工范围---------------------------------------------------------1三、质量目标---------------------------------------------------------1四、组织机构保障-----------------------------------------------------1五、工艺流程---------------------------------------------------------2六、质量管理制度保障-------------------------------------------------8七、施工过程中的质量控制措施-----------------------------------------12八、质量奖优罚劣制度-------------------------------------------------13隧道施工质量保证体系及质量控制措施一、编制依据1、渝利铁路隧道设计图纸；2、铁路隧道工程施工质量验收标准；3、新建客货共线铁路工程施工补充规定（暂行）；4、铁路混凝土工程施工质量验收补充标准；5、施工组织设计。二、施工范围中铁隧道集团有限公司渝利铁路二分部隧道工程。三、质量目标：工程质量具体目标：隧道开挖、初期支护、防水与排水、衬砌施工等工序、分项工程合格率100%，实现主体工程质量零缺陷。质量创优计划：拟创部优工程(火车头奖)项目有胡家坡隧道、观音岩隧道、石缸坡隧道、方斗山隧道、南白洞隧道共5座隧道工程，其中方斗山隧道、南白洞隧道共2座隧道工程创国优工程（鲁班奖）。四、组织机构保障：为保证隧道工程施工质量目标的实现，分部工程质量由工程部负责，各工区成立以工区经理为组长、工区总工、分部派驻工区质检工程师为副组长的质量领导小组，成员包括工区副经理、技术室、安质室、物资机电室及工班班长等工作人员，组织隧道施工的质量管理工作，监督检验施工质量。组织机构质量保证体系小组：组长：工区经理副组长：工区总工成员：技术室、安质室、物资机电室、各工班组长组织措施：1、分部每月召开一次质量会议，分部派驻工区质检工程师书面通报本月质量检查记录的内容和次数，以及质量检查过程中的问题以及解决措施、时间；2、工区总工组织好现场施工技术交底，并形成交底记录。分部派驻工区质检工程师负责组织督促各工区质量培训，每月形成培训计划，每月质量项目集中培训不少于2次。施工准备测量中线、水平画轮廓线装药联结起爆网络爆眼布置钻孔钻爆设计起爆通风、降尘钻孔台车就位警戒清除危岩、处理瞎炮出碴3、每周组织一次质量检查，对每次检查情况进行通报。报验程序：详见“报验程序流程图”五、工艺流程（1）隧道开挖工艺流程a、全断面开挖详见“全断面开挖施工工艺流程图（一）”全断面开挖施工工艺流程图（一）b、台阶法开挖详见“台阶法开挖施工工艺流程图(二)”超前支护施工上台阶开挖上台阶支护下台阶开挖下台阶支护监控量测数据处理信息反馈仰拱开挖浇注防水层施工衬砌施工1.锚杆准备2．钢筋网准备3.钢架准备4.喷砼准备不合格合格注浆配比设计与试验注浆站布置注浆涨壳式中空锚杆安装施工准备注浆检查下道工序浆液配制注浆配件加工钻孔/清孔台阶法开挖施工工艺流程图（二）C、CRD法施工详见“CRD法施工工序图（三）”（2）隧道初期支护工艺流程a、锚杆施工详见“中空注浆锚杆施工工艺框图（四）”“沙浆锚杆施工工艺框图（五）”中空锚杆施工工艺框图（四）双线隧道Ⅴ级围岩CRD法施工顺序步骤图（三）侧墙超前或拱部施工准备锚杆孔位放样钻孔设备就位钻锚杆孔锚杆制作准备注浆材料注浆设备就位锚杆孔冲洗搅拌砂浆注浆安装锚杆及排气管注浆修建上挡检测锚杆抗拔力检查查锚杆竣工验收砂浆饱满度检查锚杆成孔检查插入锚杆/加垫板拧扣隧道砂浆锚杆施工工艺框图（五）b、拱架施工详见“钢拱架施工工艺流程图（六）”c、喷混凝土施工详见“喷射混凝土施工工艺流程图（七）”（3）隧道衬砌施工工艺流程a、仰拱（底板）施工详见“仰拱或底板工艺流程图（八）”b、防水板施工详见“防水板施工工艺流程图（九）”c、二次衬砌施工详见“二次衬砌施工工艺流程图（十）”初喷砼清除底脚浮碴标高测量钢拱架加工拱架预拼台架上安装钢架定位锚杆焊连定位加设鞍形垫块安装纵向连接筋隐蔽工程检查验收包裹底脚连板喷砼定位锚杆施工稀薄流...
