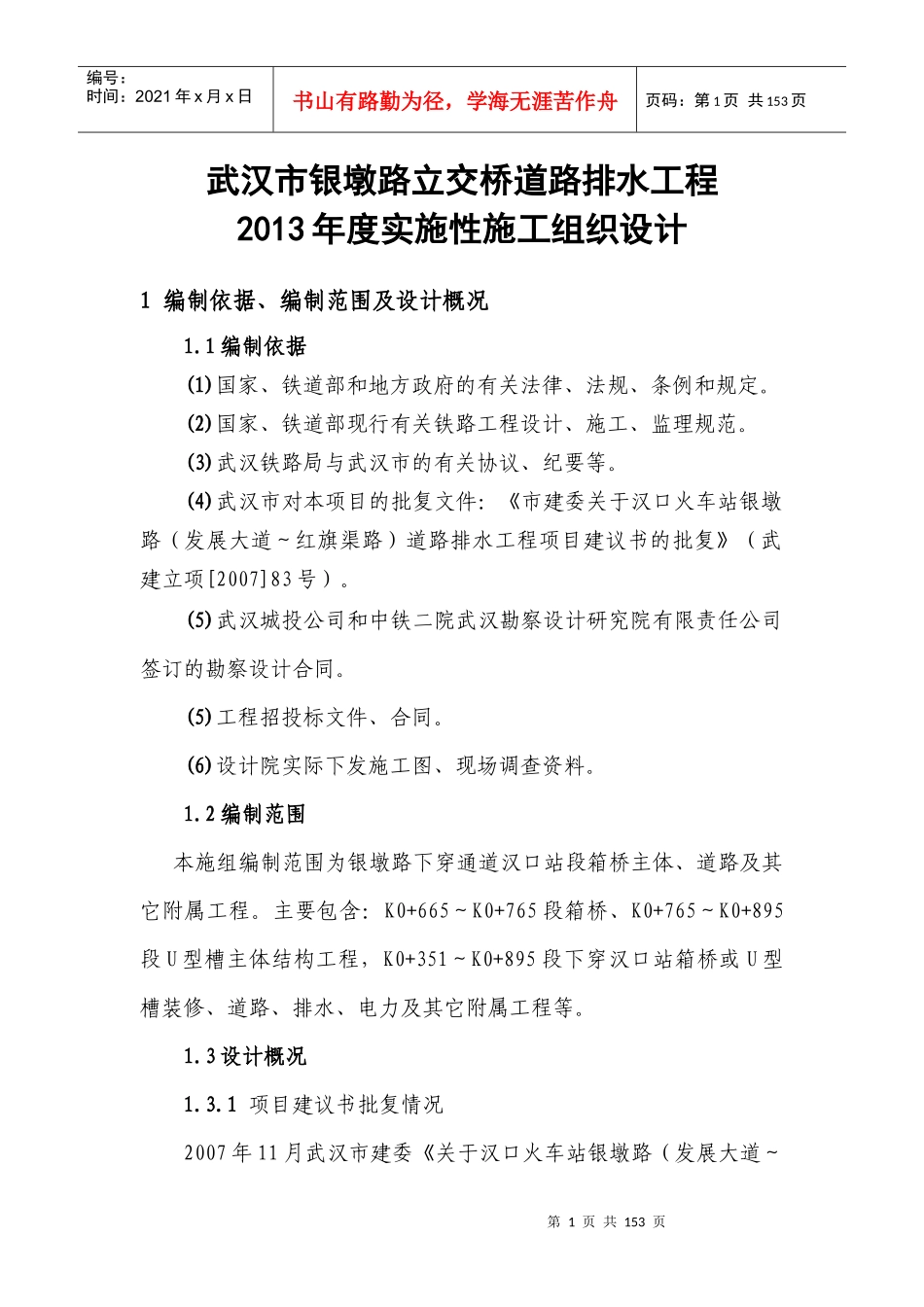

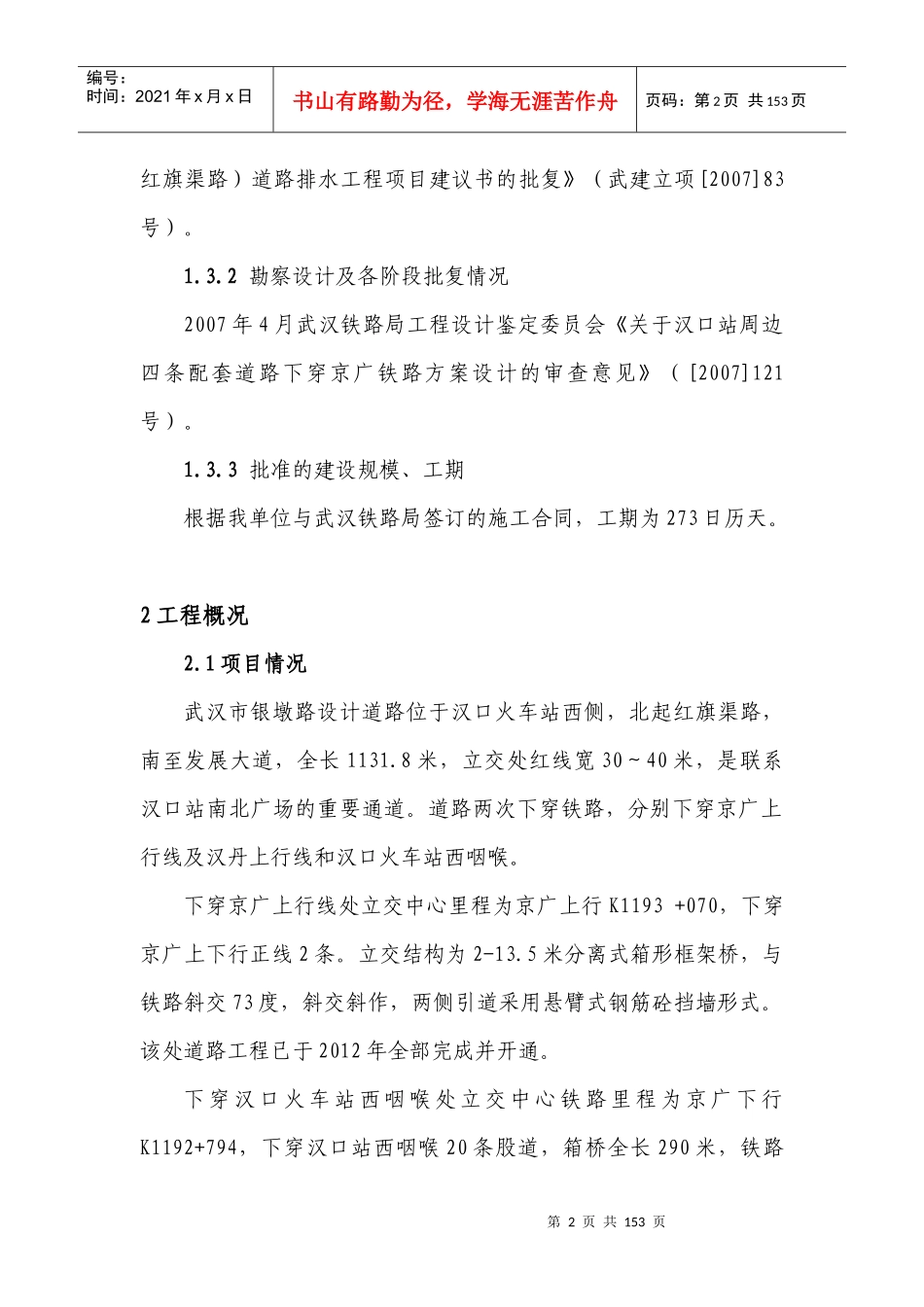

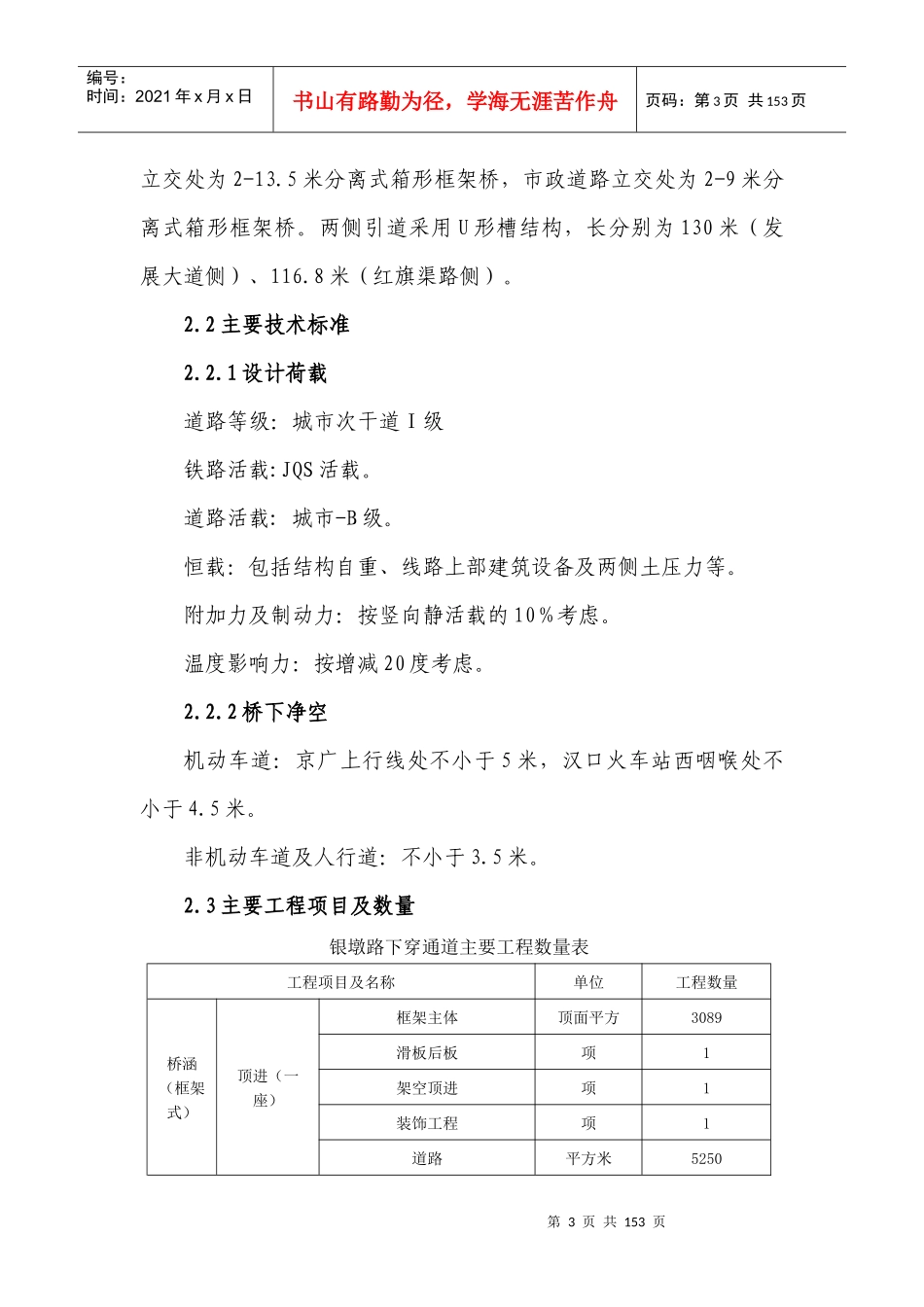

第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共153页武汉市银墩路立交桥道路排水工程2013年度实施性施工组织设计1编制依据、编制范围及设计概况1.1编制依据(1)国家、铁道部和地方政府的有关法律、法规、条例和规定。(2)国家、铁道部现行有关铁路工程设计、施工、监理规范。(3)武汉铁路局与武汉市的有关协议、纪要等。(4)武汉市对本项目的批复文件：《市建委关于汉口火车站银墩路（发展大道～红旗渠路）道路排水工程项目建议书的批复》（武建立项[2007]83号）。(5)武汉城投公司和中铁二院武汉勘察设计研究院有限责任公司签订的勘察设计合同。(5)工程招投标文件、合同。(6)设计院实际下发施工图、现场调查资料。1.2编制范围本施组编制范围为银墩路下穿通道汉口站段箱桥主体、道路及其它附属工程。主要包含：K0+665～K0+765段箱桥、K0+765～K0+895段U型槽主体结构工程，K0+351～K0+895段下穿汉口站箱桥或U型槽装修、道路、排水、电力及其它附属工程等。1.3设计概况1.3.1项目建议书批复情况2007年11月武汉市建委《关于汉口火车站银墩路（发展大道～第2页共153页第1页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共153页红旗渠路）道路排水工程项目建议书的批复》（武建立项[2007]83号）。1.3.2勘察设计及各阶段批复情况2007年4月武汉铁路局工程设计鉴定委员会《关于汉口站周边四条配套道路下穿京广铁路方案设计的审查意见》（[2007]121号）。1.3.3批准的建设规模、工期根据我单位与武汉铁路局签订的施工合同，工期为273日历天。2工程概况2.1项目情况武汉市银墩路设计道路位于汉口火车站西侧，北起红旗渠路，南至发展大道，全长1131.8米，立交处红线宽30～40米，是联系汉口站南北广场的重要通道。道路两次下穿铁路，分别下穿京广上行线及汉丹上行线和汉口火车站西咽喉。下穿京广上行线处立交中心里程为京广上行K1193+070，下穿京广上下行正线2条。立交结构为2-13.5米分离式箱形框架桥，与铁路斜交73度，斜交斜作，两侧引道采用悬臂式钢筋砼挡墙形式。该处道路工程已于2012年全部完成并开通。下穿汉口火车站西咽喉处立交中心铁路里程为京广下行K1192+794，下穿汉口站西咽喉20条股道，箱桥全长290米，铁路第3页共153页第2页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共153页立交处为2-13.5米分离式箱形框架桥，市政道路立交处为2-9米分离式箱形框架桥。两侧引道采用U形槽结构，长分别为130米（发展大道侧）、116.8米（红旗渠路侧）。2.2主要技术标准2.2.1设计荷载道路等级：城市次干道Ⅰ级铁路活载:JQS活载。道路活载:城市-B级。恒载：包括结构自重、线路上部建筑设备及两侧土压力等。附加力及制动力：按竖向静活载的10％考虑。温度影响力：按增减20度考虑。2.2.2桥下净空机动车道：京广上行线处不小于5米，汉口火车站西咽喉处不小于4.5米。非机动车道及人行道：不小于3.5米。2.3主要工程项目及数量银墩路下穿通道主要工程数量表工程项目及名称单位工程数量桥涵（框架式）顶进（一座）框架主体顶面平方3089滑板后板项1架空顶进项1装饰工程项1道路平方米5250第4页共153页第3页共153页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共153页U型槽及其他项1场院还建平方米2880顶进京广上行（一座）框架主体顶平米745.8滑板后板项1架空顶进项1装饰工程项1道路平方米1900站线无缝线路应力放散处2电力下穿通道照明项1电力配电设备引入项1房屋排水泵站泵站土建平方米23.58泵站电力项1设备购置泵房设置购置项1给排水管道项12.42013年施工内容及数量2013年银墩路下穿通道主要进行南侧K0+665～K0+765段箱桥、K0+765～K0+895段U型槽主体结构工程，K0+351～K0+895段下穿汉口站箱桥或U型槽装修、道路、排水、电力及其它附属工程等。主要工程内容和数量有：序号项目名称单位数量备注一箱桥主体（4节箱桥）延米98K0+665-K0+76512-13.5m分离式箱身C35砼m3680222-13.5m分离式箱身钢筋t12483土方开挖m3284404基础高压旋喷桩m254305墙背C20混凝土回填m31550二U型槽（7节）延米130K0+7...
