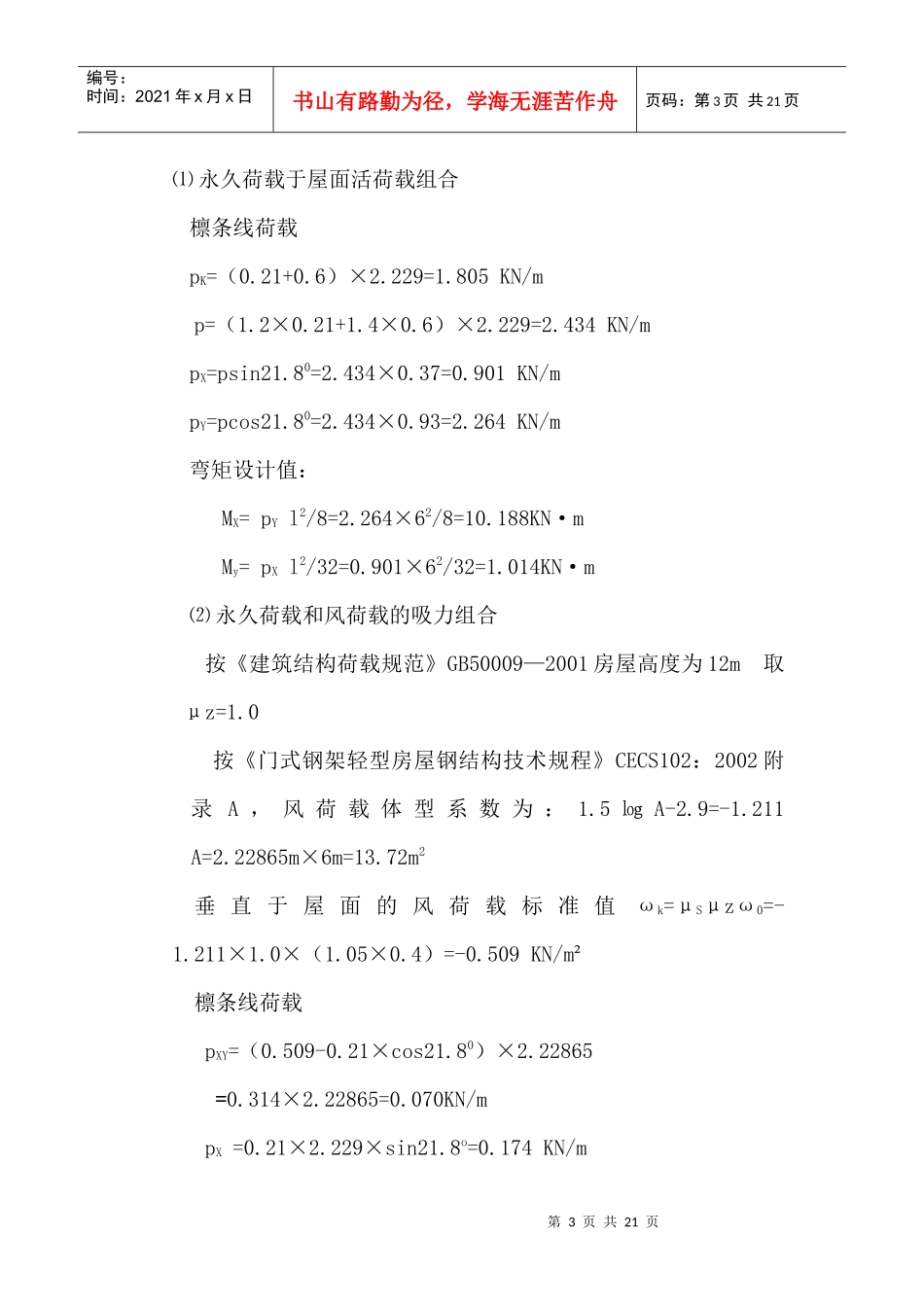

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页钢结构屋盖课程设计计算书姓名：*****班级：02土木工程（4）班学号：BTMGC02053指导老师：*****2005年6月11日第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一、设计说明1、设计某一检修厂房屋盖，跨度为27m，长度为80m，柱距为6m，三角形屋架，钢材为Q235—B，焊条采用E43型，屋面为压型钢板，屋面坡度i=1：2.5，屋架铰接于钢筋混凝土柱顶，无吊车，外檐口采用自由排水，采用槽钢檩条，檩条间距为2827.25mm。2、基本风压为0.4KN/m²,屋面离地面高度为12m，不上人屋面。雪荷载0.6KN/m²二、檩条设计1、檩条采用轻型槽钢檩条2、屋面材料为压型钢板，屋面坡度为1：2.5（α=21.80°）檩条跨度为6m，于跨中设置一道拉条，水平檩距2396.4×cos21.80°=2396.4×0.93=2228．65mm，坡向斜距2396.4mm3、荷载标准值（对水平投影面）⑴永久荷载：压型钢板（不保温）自重为0.1KN/m²，檩条（包括拉条和支撑）自重设为0.11KN/m²⑵可变荷载：屋面雪荷载ω=0.6KN/m²,基本风压ωo=0.40KN/m²4、内力计算第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页⑴永久荷载于屋面活荷载组合檩条线荷载pK=（0.21+0.6）×2.229=1.805KN/mp=（1.2×0.21+1.4×0.6）×2.229=2.434KN/mpX=psin21.80=2.434×0.37=0.901KN/mpY=pcos21.80=2.434×0.93=2.264KN/m弯矩设计值：MX=pYl2/8=2.264×62/8=10.188KN·mMy=pXl2/32=0.901×62/32=1.014KN·m⑵永久荷载和风荷载的吸力组合按《建筑结构荷载规范》GB50009—2001房屋高度为12m取μz=1.0按《门式钢架轻型房屋钢结构技术规程》CECS102：2002附录A，风荷载体型系数为：1.5㏒A-2.9=-1.211A=2.22865m×6m=13.72m2垂直于屋面的风荷载标准值ωk=μSμzω0=-1.211×1.0×（1.05×0.4）=-0.509KN/m²檩条线荷载pXY=（0.509-0.21×cos21.80）×2.22865=0.314×2.22865=0.070KN/mpX=0.21×2.229×sin21.8o=0.174KN/m第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页pY=1.4×1.211×2.229-0.21×2.229×cos21.80=3.344KN/m弯矩设计值MX=pYl2/8=3.344×62/8=15.048KN/mMy=pXl2/8=0.174×62/8=0.783KN/m⑶截面选择选用选用轻型槽钢【20W=152.2cm3Wynmax=54.9cm3Wynmin=20.5cm3IX=152.20cm4ix=8.07cmiy=2.20cm计算截面有孔洞削弱，考虑0.9的折减系数，则净截面模量为：WNX=0.9×152.2=136.98cm3Wynmax=0.9×54.9=49.41cm3Wynmin=0.9×20.5=18.45cm3⑷屋面能阻止檩条失稳和扭转，截面的塑性发展系数γx=1.05γy=1.20,按公式计算截面a、b点的强度为（见图）第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页бx=Mx/(γxWNX)+My/(γyWynmin)=15.048×106/（1.05×136.98×103）+0.783×106/（1.2×18.45×103）=139.99<215N/mm2бy=Mx/(γxWNX)+My/(γyWynmax)=15.048×106/（1.05×136.98×103）+0.783×106/（1.2×49.41×103）=117.83<215N/mm2⑸挠度计算因为支撑压型钢板金属板，有积灰的瓦楞铁和石棉等金属面者，容许挠度为L/200当设置拉条时，只须计算垂直于屋面方向的最大挠度vy=(5/384)×（3.344×cos21.80×60004）/（206×103×1522×104）=16.7mm
