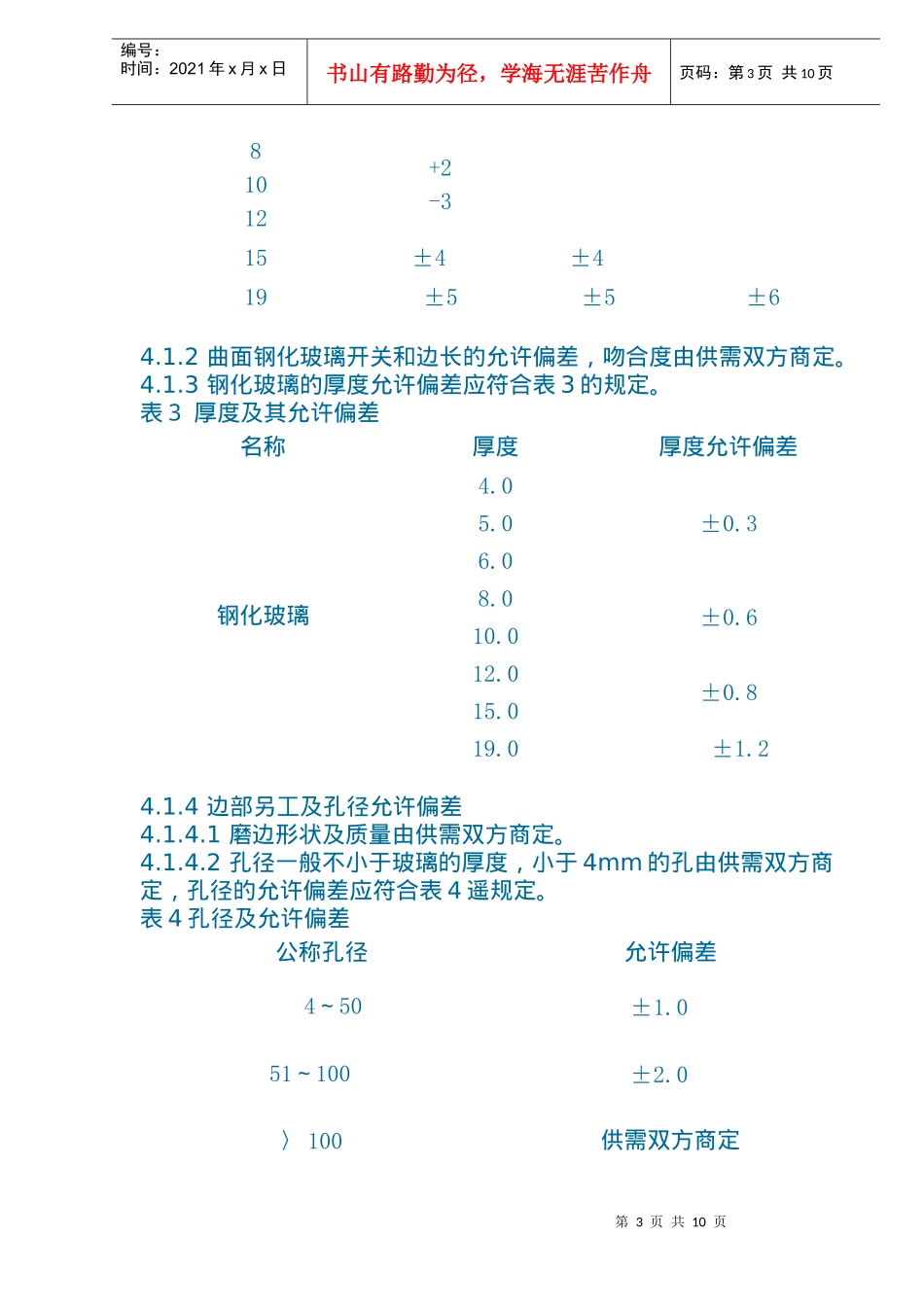

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页钢化玻璃国家质量技术监督局发布1998.05.08发布1998.12.01实施前言本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。本标准首次发布于1982年，原名为JC293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。本标准从生效之日起，同时代替GB9963-88。本标准由国家建筑材料工业局提出。本标准由国家建筑材料科学研究院玻璃科学研究所归口。本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。1范围本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T531－92硫化橡胶邵尔A型硬度试验方法GB1216－85外径千分尺GB4871－1995普通平板玻璃GB5137.2－1996汽车安全玻璃光学性能试验方法GB11614－89浮法玻璃JC/T677－1997建筑玻璃均布静载模拟压试验方法第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3分类及应用3.1钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。3.2钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。4要求不同种类的钢化玻璃必须符合表1相应条款的规定。表１技术要求及试验方法条款技术要求建筑用钢化玻璃建筑以外用钢化玻璃实验方法尺寸及偏差4.14.15.1,5.2外观质量4.24.25.3变曲度4.34.35.4抗冲击性4.44.45.5碎片状态4.54.55.6霰弹袋冲击性能4.6-5.7透射比4.74.75.8抗风压性能4.8-5.94.1尺寸及偏差4.1.1平面钢化玻璃的长度、宽度由供需双方商定。其边长的允许偏差应符合表2的规定，一边长度大于3000mm的玻璃以及异型制品的尺寸偏差由供需双方商定。表２尺寸及其允许偏差L≤10001000〈L≤20002000〈L≤3000456+1-21000〈L≤2000±3±4第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页81012+2-315±4±419±5±5±64.1.2曲面钢化玻璃开关和边长的允许偏差，吻合度由供需双方商定。4.1.3钢化玻璃的厚度允许偏差应符合表3的规定。表３厚度及其允许偏差名称厚度厚度允许偏差钢化玻璃4.0±0.35.06.08.0±0.610.012.0±0.815.019.0±1.24.1.4边部另工及孔径允许偏差4.1.4.1磨边形状及质量由供需双方商定。4.1.4.2孔径一般不小于玻璃的厚度，小于4mm的孔由供需双方商定，孔径的允许偏差应符合表4遥规定。表4孔径及允许偏差公称孔径允许偏差4～50±1.051～100±2.0〉100供需双方商定第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4.1.4.3孔的大小及质量由供需双方商定，但不允许有大于1mm的爆边。4.2外观质量钢化玻璃的外观质量必须符合表5的规定。表5外观质量缺陷名称说明允许缺陷数优等品合格品爆边每片玻璃每米边长上允许长度不超过10mm，自玻璃边部向玻璃板表面延伸深度不超过2mm，自板面向玻璃厚度延伸深度不超过厚度三分之一的爆边。不允许１个划伤宽度在0.1mm以下的轻微划伤，每平方米面积内允许存在条数。≤长50mm4≤长100mm4宽度大于0.1mm以下的轻微划伤，每平方米面积允许存在条数宽0.1～0.5mm≤长50mm1宽0.1～1mm≤长100mm4夹钳印夹钳中心...
