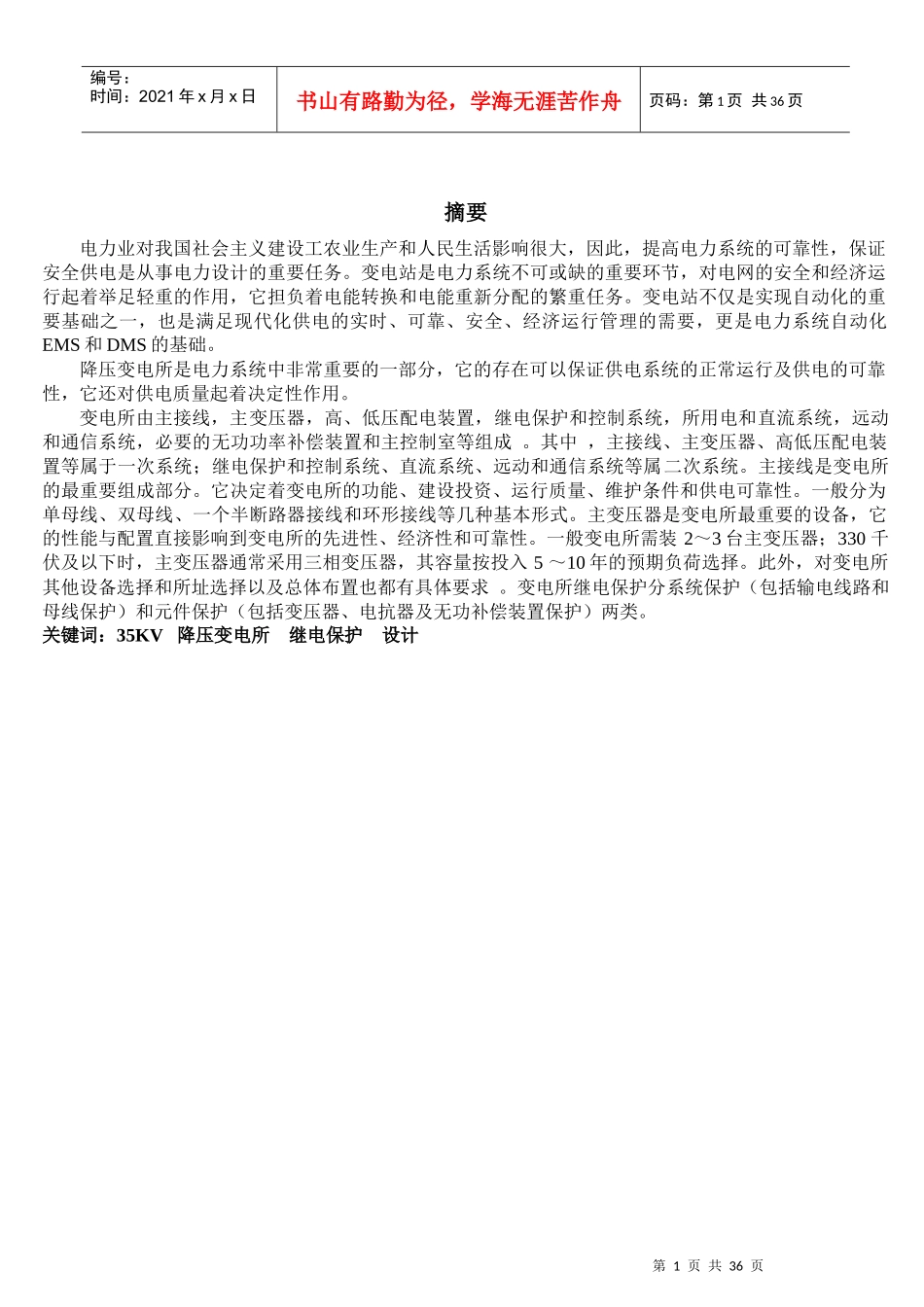

第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共36页摘要电力业对我国社会主义建设工农业生产和人民生活影响很大,因此,提高电力系统的可靠性,保证安全供电是从事电力设计的重要任务。变电站是电力系统不可或缺的重要环节,对电网的安全和经济运行起着举足轻重的作用,它担负着电能转换和电能重新分配的繁重任务。变电站不仅是实现自动化的重要基础之一,也是满足现代化供电的实时、可靠、安全、经济运行管理的需要,更是电力系统自动化EMS和DMS的基础。降压变电所是电力系统中非常重要的一部分,它的存在可以保证供电系统的正常运行及供电的可靠性,它还对供电质量起着决定性作用。变电所由主接线,主变压器,高、低压配电装置,继电保护和控制系统,所用电和直流系统,远动和通信系统,必要的无功功率补偿装置和主控制室等组成。其中,主接线、主变压器、高低压配电装置等属于一次系统;继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。主变压器是变电所最重要的设备,它的性能与配置直接影响到变电所的先进性、经济性和可靠性。一般变电所需装2~3台主变压器;330千伏及以下时,主变压器通常采用三相变压器,其容量按投入5~10年的预期负荷选择。此外,对变电所其他设备选择和所址选择以及总体布置也都有具体要求。变电所继电保护分系统保护(包括输电线路和母线保护)和元件保护(包括变压器、电抗器及无功补偿装置保护)两类。关键词:35KV降压变电所继电保护设计第2页共36页第1页共36页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共36页目录第一章概论............................................................................................................................71.1工厂供电的意义和要求....................................................................................................71.2工厂供电设计的要求和原则............................................................................................71.3设计内容及步骤...................................................................................................................8第二章高压供电系统设计...........................................................................................................9第一节主接线的原则................................................................................................................92.2工厂变电所主接线的基本要求...........................................................................................10第二节铸造厂供用电情况分析...............................................................................................10第三节供电系统方案的选择与确定.......................................................................................102.3.1主接线方案的技术指标.....................................................................................................112.3.2主接线方案的经济指标.....................................................................................................112.3.3供电方案的拟定.................................................................................................................112.3.4技术指标计算:................................................................................................................122.3.5经济计算:........................................................................................................................162.3.6确定方案:....................................
