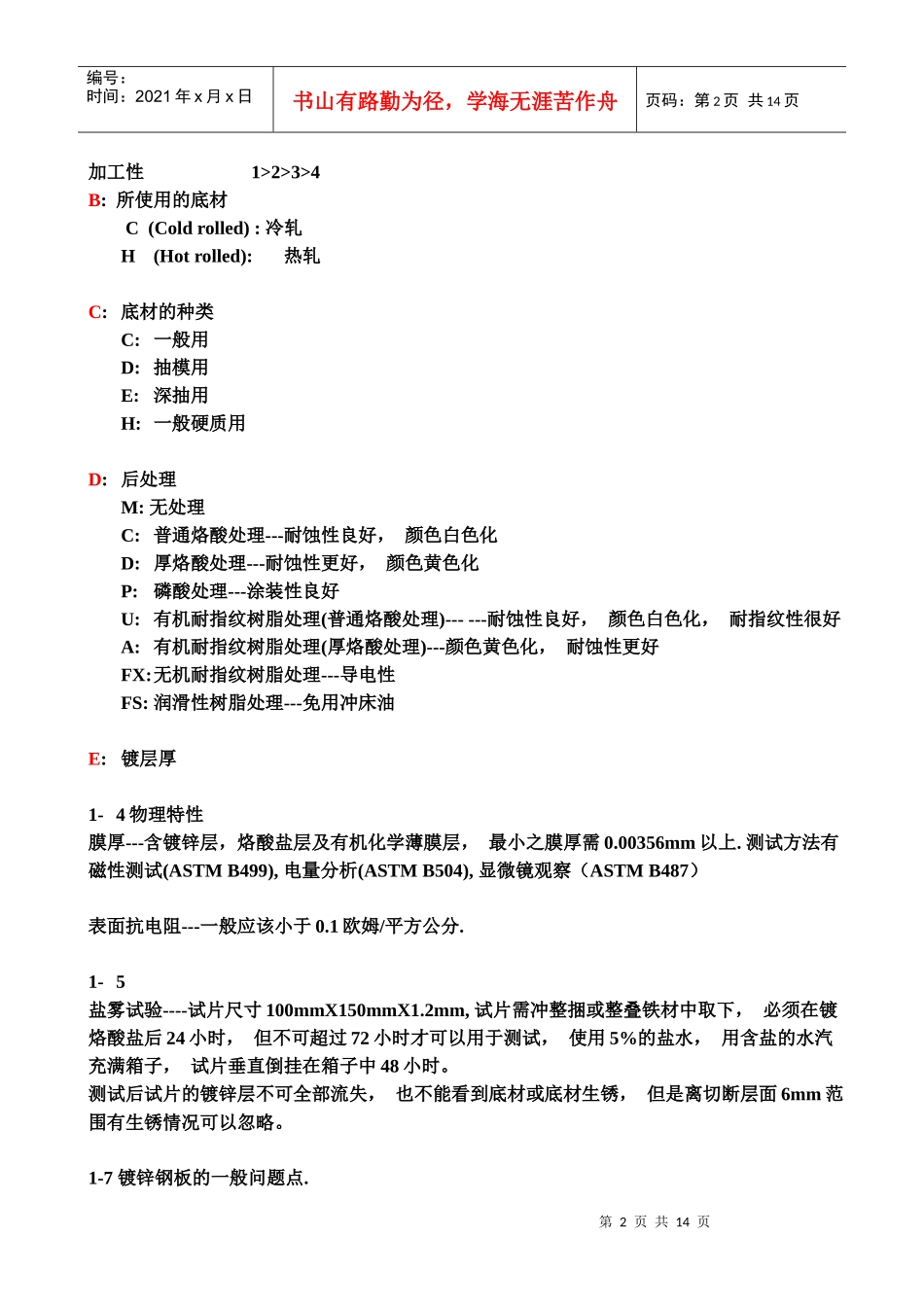

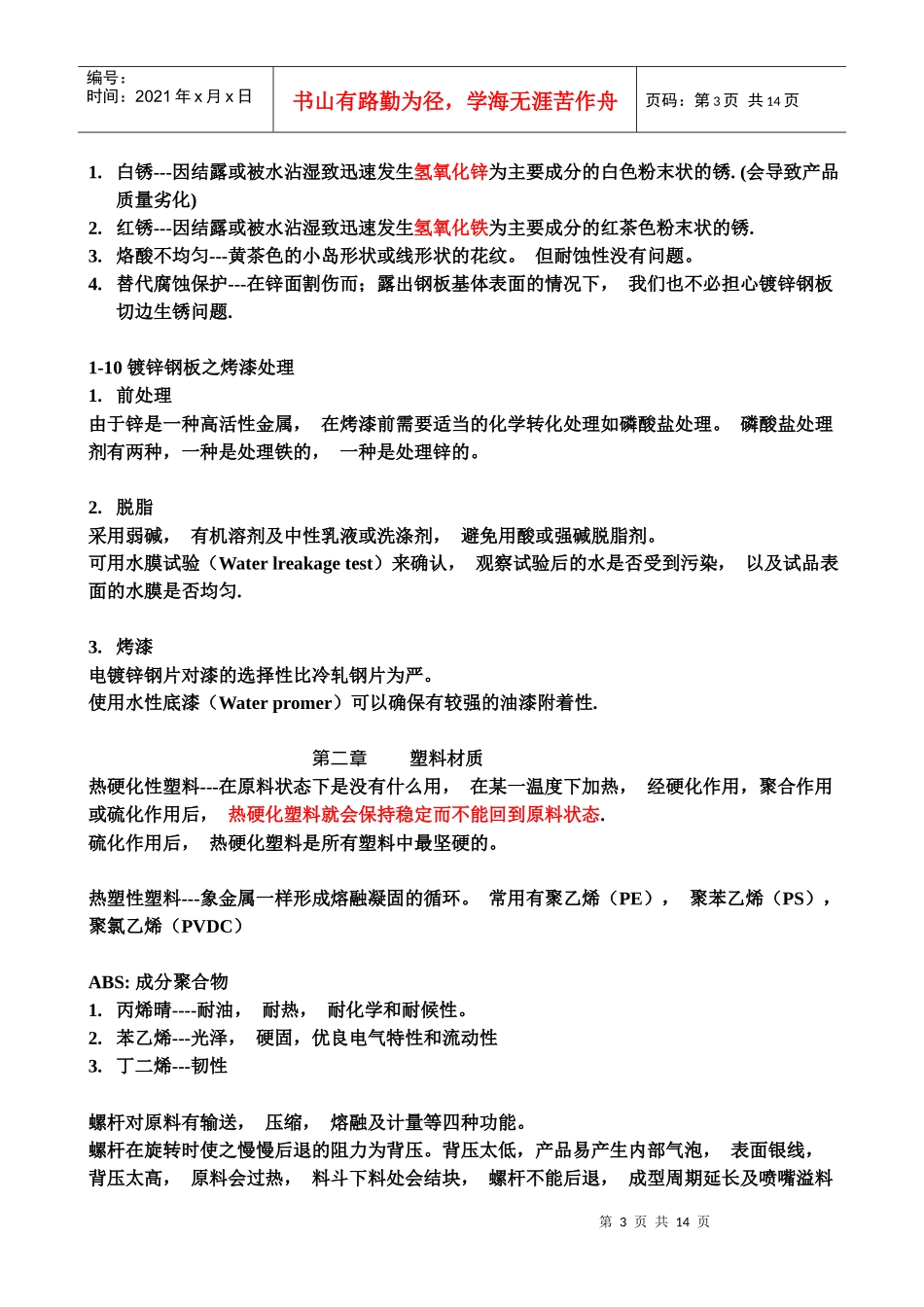

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第一章金属材料SPCC一般用钢板，表面需电镀或涂装处理SECC镀锌钢板，表面已做烙酸盐处理及防指纹处理SUS301弹性不锈钢SUS304不锈钢镀锌钢板表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层.有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性.SECC的镀锌方法热浸镀锌法:连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中板片镀锌法(剪切好的钢板浸在镀槽中，镀好后会有锌花.电镀法:电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极.1-2产品种类介绍1.品名介绍材料规格后处理镀层厚度SABC＊D＊ESforSteelA:EG（ElectroGalvanizedSteel）电气镀锌钢板---电镀锌一般通称JIS镀纯锌EGSECC（1）铅和镍合金合金EGSECC（2）GI(GalvanizedSteel)溶融镀锌钢板------热浸镀锌非合金化GI，LGSGCC（3）铅和镍合金GA，ALLOYSGCC（4）裸露处耐蚀性2>3>4>1熔接性2>4>1>3涂漆性4>2>1>3第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页加工性1>2>3>4B:所使用的底材C(Coldrolled):冷轧H(Hotrolled):热轧C:底材的种类C:一般用D:抽模用E:深抽用H:一般硬质用D:后处理M:无处理C:普通烙酸处理---耐蚀性良好，颜色白色化D:厚烙酸处理---耐蚀性更好，颜色黄色化P:磷酸处理---涂装性良好U:有机耐指纹树脂处理(普通烙酸处理)------耐蚀性良好，颜色白色化，耐指纹性很好A:有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化，耐蚀性更好FX:无机耐指纹树脂处理---导电性FS:润滑性树脂处理---免用冲床油E:镀层厚1-4物理特性膜厚---含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需0.00356mm以上.测试方法有磁性测试(ASTMB499),电量分析(ASTMB504),显微镜观察（ASTMB487）表面抗电阻---一般应该小于0.1欧姆/平方公分.1-5盐雾试验----试片尺寸100mmX150mmX1.2mm,试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后24小时，但不可超过72小时才可以用于测试，使用5%的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中48小时。测试后试片的镀锌层不可全部流失，也不能看到底材或底材生锈，但是离切断层面6mm范围有生锈情况可以忽略。1-7镀锌钢板的一般问题点.第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈.(会导致产品质量劣化)2.红锈---因结露或被水沾湿致迅速发生氢氧化铁为主要成分的红茶色粉末状的锈.3.烙酸不均匀---黄茶色的小岛形状或线形状的花纹。但耐蚀性没有问题。4.替代腐蚀保护---在锌面割伤而；露出钢板基体表面的情况下，我们也不必担心镀锌钢板切边生锈问题.1-10镀锌钢板之烤漆处理1.前处理由于锌是一种高活性金属，在烤漆前需要适当的化学转化处理如磷酸盐处理。磷酸盐处理剂有两种，一种是处理铁的，一种是处理锌的。2.脱脂采用弱碱，有机溶剂及中性乳液或洗涤剂，避免用酸或强碱脱脂剂。可用水膜试验（Waterlreakagetest）来确认，观察试验后的水是否受到污染，以及试品表面的水膜是否均匀.3.烤漆电镀锌钢片对漆的选择性比冷轧钢片为严。使用水性底漆（Waterpromer）可以确保有较强的油漆附着性.第二章塑料材质热硬化性塑料---在原料状态下是没有什么用，在某一温度下加热，经硬化作用，聚合作用或硫化作用后，热硬化塑料就会保持稳定而不能回到原料状态.硫化作用后，热硬化塑料是所有塑料中最坚硬的。热塑性塑料---象金属一样形成熔融凝固的循环。常用有聚乙烯（PE），聚苯乙烯（PS），聚氯乙烯（PVDC）ABS:成分聚合物1.丙烯晴----耐油，耐热，耐化学和耐候性。2.苯乙烯---光泽，硬固，优良电气特性和流动性3.丁二烯---韧性螺杆对原料有输送，压缩，熔融及计量等四种功能。螺杆在旋转时使之慢慢后退的阻力为背压。背压太低，产品易产生内部气泡，表面银线，背压太高，原料会过热，料斗下料处会结块，螺杆不能后退，成型周期延长及喷嘴溢料第4页共14页第3页共14页编号：时间：...
