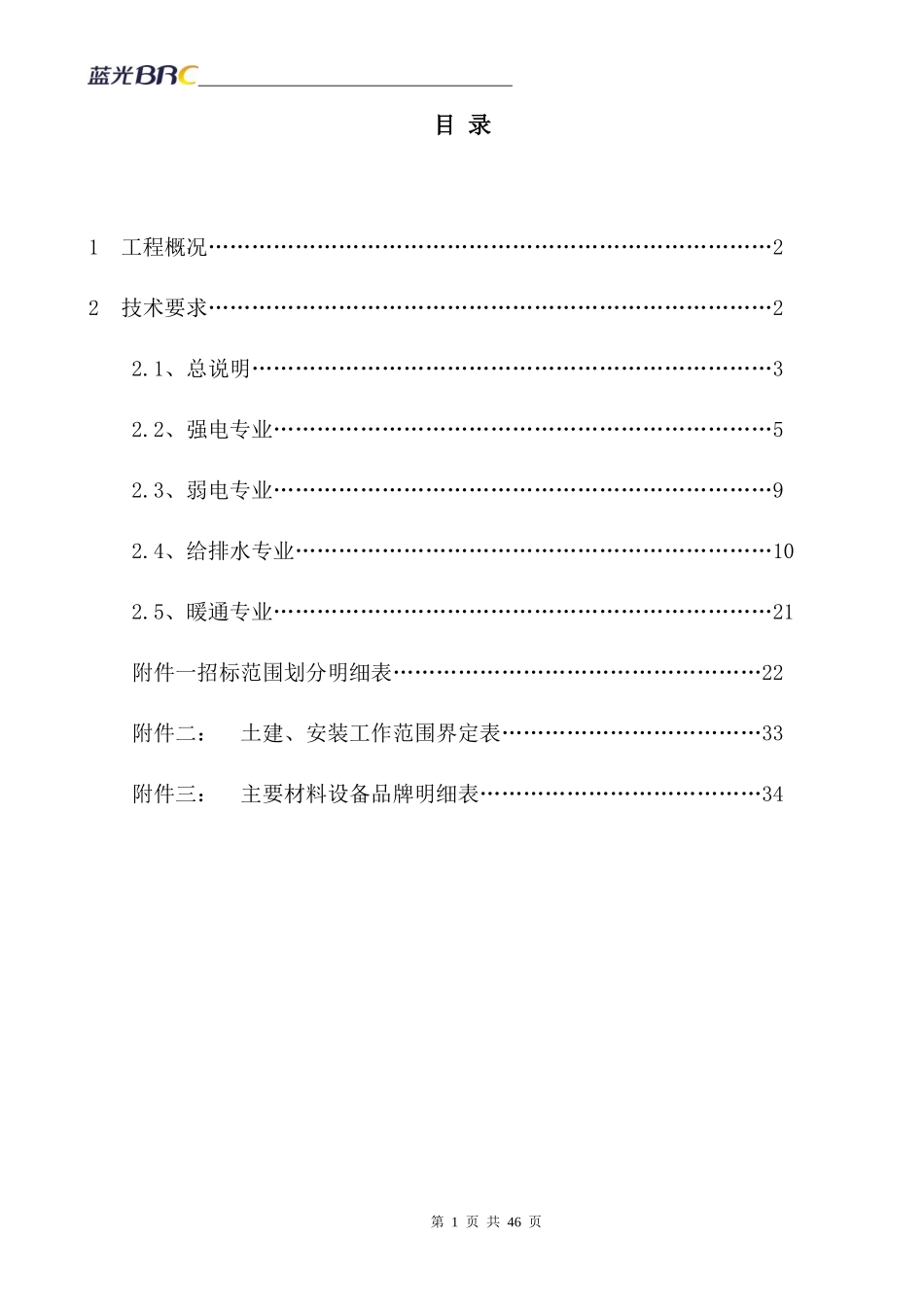

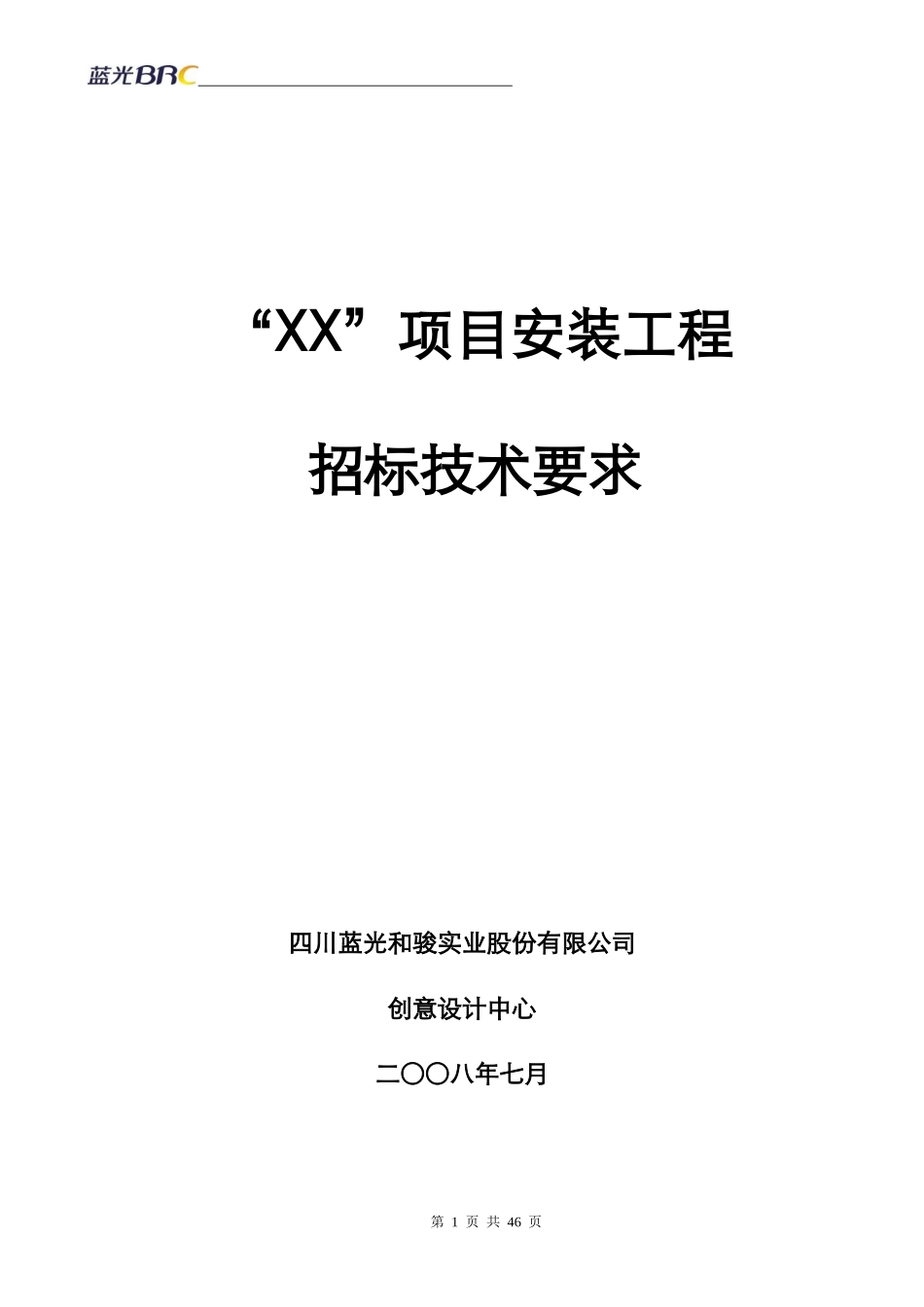

“XX”项目安装工程招标技术要求四川蓝光和骏实业股份有限公司创意设计中心二○○八年七月第1页共46页目录1工程概况……………………………………………………………………22技术要求……………………………………………………………………22.1、总说明………………………………………………………………32.2、强电专业……………………………………………………………52.3、弱电专业……………………………………………………………92.4、给排水专业…………………………………………………………102.5、暖通专业……………………………………………………………21附件一招标范围划分明细表……………………………………………22附件二：土建、安装工作范围界定表………………………………33附件三：主要材料设备品牌明细表…………………………………34第1页共46页1工程概况1.1、工程地址：本项目位于，场地及周边道路情况请投标单位自行踏勘。1.2、建筑面积：分类建筑面积（平方米）总建筑面积栋高层层栋层栋层栋层栋栋多层栋商业层地下室1.3、标段划分：标段名称标段范围地下室标段楼上一标段楼上二标段消防标段该项目所有消防系统安装（含防火卷帘）详见附件一：《招标范围划分明细表》2招标技术要求2.1、总说明2.1.1凡本技术要求与施工图设计相冲突的地方，以本技术要求为准；本技术要求未作特别要求的，以施工图设计为准。2.1.2投标单位在投标及施工过程中，除应满足本技术要求和施工图设计要求外，还必须符合现行相关规范、标准、规程规定。2.1.3投标单位在投标前须对安装各专业及安装与土建专业图纸上的错漏碰缺，进行充分第2页共46页消化，并考虑相应变更成本，实施过程中，除建设方因功能改变提出的设计变更外，均不予办理签证。为满足验收要求做出的局部调整，由投标单位承担相应变更成本。2.1.4施工过程中，招标单位对工序效果要求实行样板制的，投标单位必须执行；样板工程未经监理和招标单位相关人员书面认可，不得大面积展开施工。2.1.5合理综合布置各种管线、桥架的安装位置，尽量提高安装高度，确保安装完成后地下室净高不小于2.4米，局部净高不小于2.2米（需征得招标方同意）；地上公共区域净高不小于2.3米，局部净高不小于2.2米。2.1.6电缆桥架的接地采用BVR-4mm2接地线跨接，不设通长接地扁钢，但桥架全长不得少于两处与接地装置可靠联结，跨接线接线螺栓由电缆桥架供货商在生产桥架时实施，必须确保电气联结可靠。2.1.7当避雷带为暗敷时，应在屋角、檐角等部位设避雷针加以保护，避雷针采用ø12热镀锌圆钢，长度300mm。2.1.8所有与设备或刚性导管连接的柔性导管选用覆塑金属软管，并采用相匹配的专用卡子连接。2.1.9地下室区域所有给、排水管道和消防管道禁止穿越地下室防火卷帘门包箱部位。2.1.10.地下室所有电缆、电线保护管，强弱电电缆桥架禁止穿越地下室防火卷帘门包箱部位。2.1.11客厅柜式空调插座选用AC250V16A带安全门三孔插座，安装高度0.3米，距侧墙0.2米；壁挂式空调插座选用AC250V16A带安全门三孔插座，设在空调穿墙洞正上方150mm处。所有空调穿墙套管不得与排水立管等冲突。煤气报警器插座选用AC250V10A带安全门五孔插座，安装高度2.3米，距烟道水平距离为0.3米；抽油烟机插座选用AC250V10A带安全门三孔插座，安装高度2.3米，距烟道的水平距离为0.1米；除煤气报警器插座、抽油烟机插座之外的厨房、卫生间插座选用AC250V10A五孔插座，带防溅盒，安装高度为1.3米；洗衣机插座选用AC250V10A带安全门三孔插座，带开关及防溅盒，安装高度为1.3米，且必须位于洗衣机配水点同侧墙上相应位置。2.1.12预留的冷热水接口，在热水器处用一根DN15的300mm长的金属软管（1.0MP）将冷热水管连通，预留洗衣机冷水接口安装DN15铸铁龙头（1.0MP）,其余均用DN15的铁堵头封堵。2.1.13.住宅套内生活阳台燃气热水器、气表、天然气立管、洗衣机配水点、洗衣机插座、燃气热水器插座、排水立管等设备的布置，施工单位在施工之前须进行优化，并须绘制第3页共46页1:50放大平面，经招标方相关人员书面签字认可后方可进行样板施工。样板施工完毕，经招标方相关人员书面确认后...
