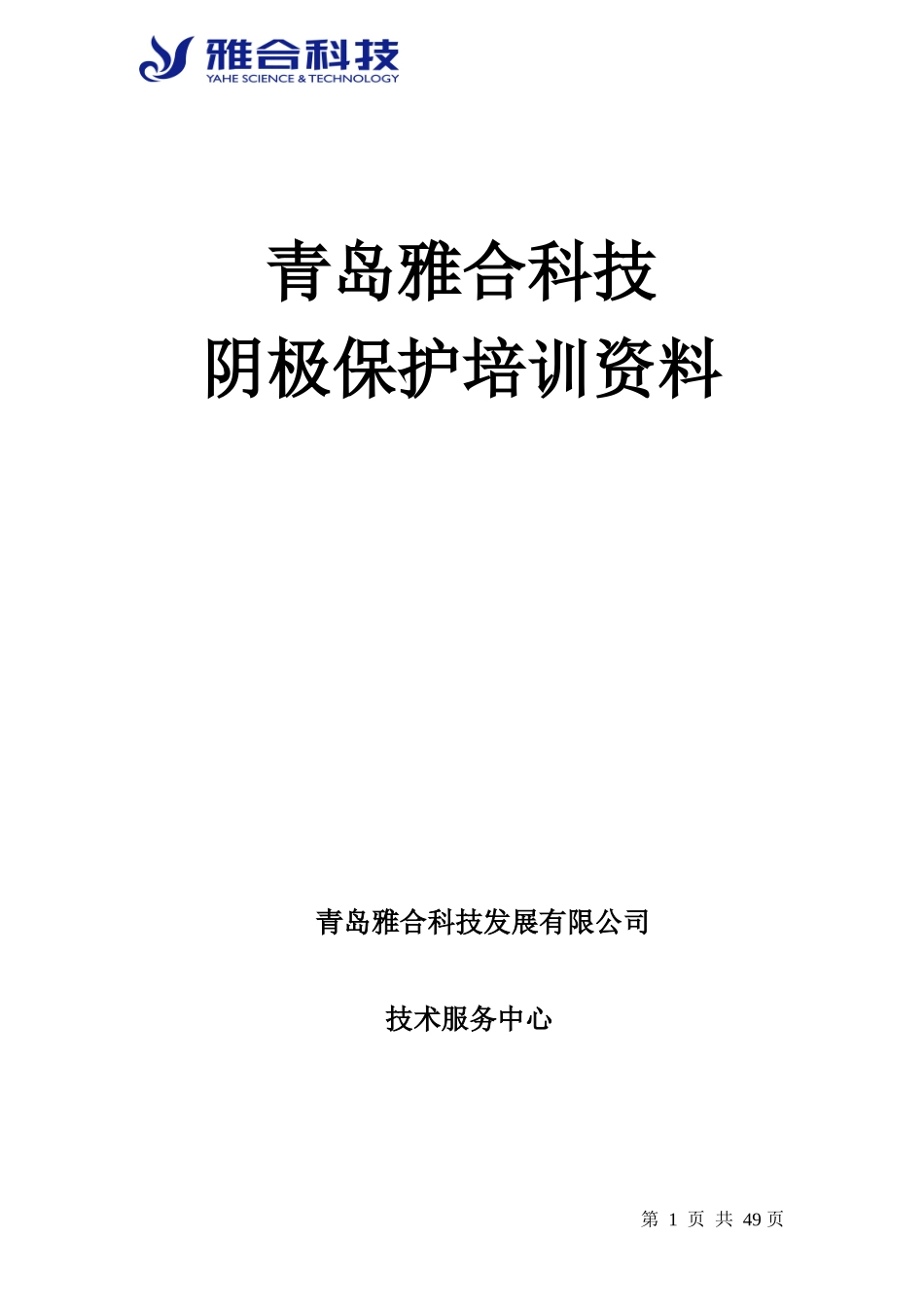

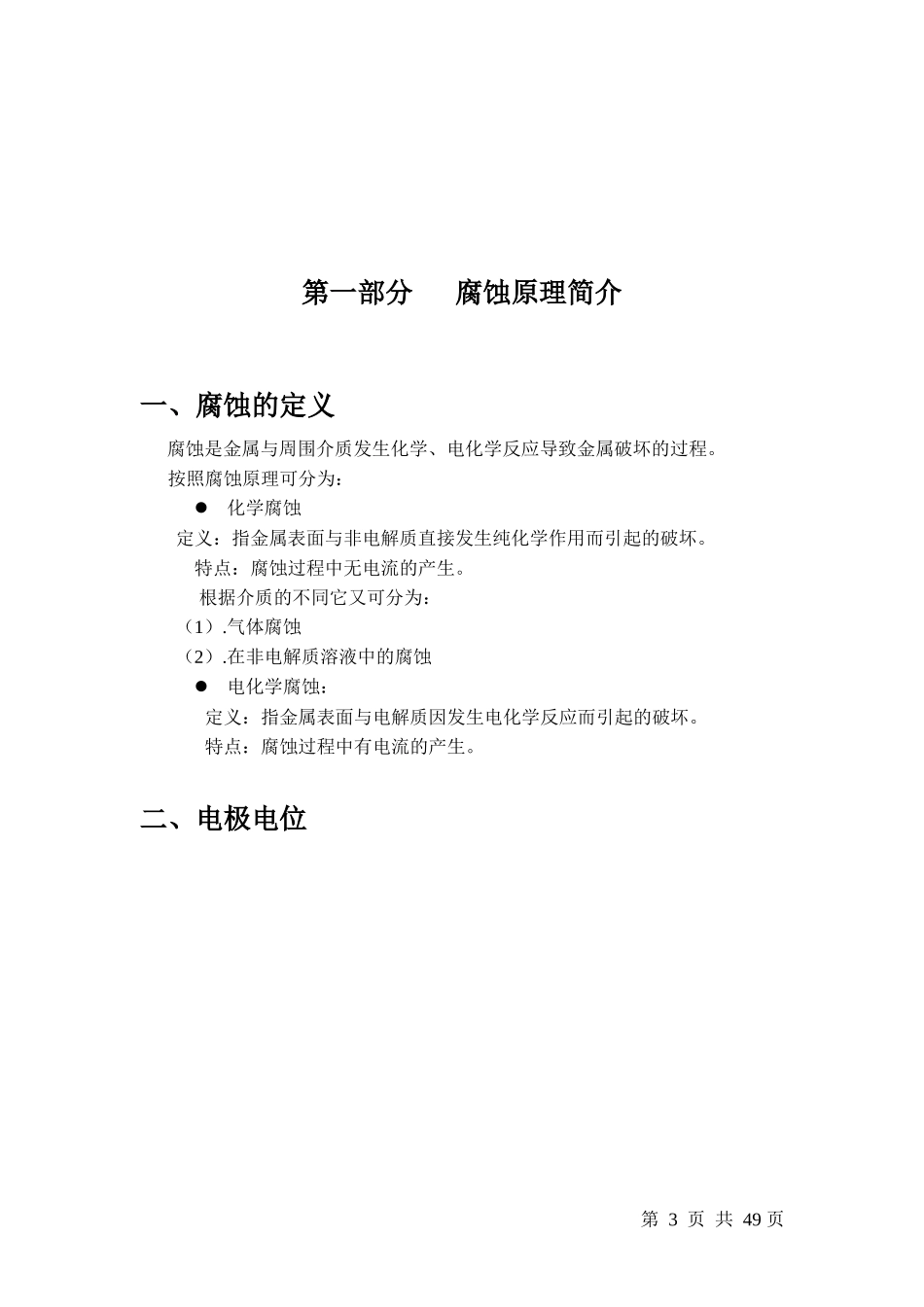

青岛雅合科技阴极保护培训资料青岛雅合科技发展有限公司技术服务中心第1页共49页阴极保护培训资料目录第一部分腐蚀原理简介第二部分阴极保护简介第三部分强制电流阴极保护系统构成及故障分析第四部分IHF数控高频开关恒电位仪及YHS-1控制柜操作规程第五部分IHF数控高频开关恒电位仪内部结构及工作原理说明第六部分恒电位仪参数调整与维修说明第七部分恒电位仪常见故障与维修方法第2页共49页第一部分腐蚀原理简介一、腐蚀的定义腐蚀是金属与周围介质发生化学、电化学反应导致金属破坏的过程。按照腐蚀原理可分为：化学腐蚀定义：指金属表面与非电解质直接发生纯化学作用而引起的破坏。特点：腐蚀过程中无电流的产生。根据介质的不同它又可分为：（1）.气体腐蚀（2）.在非电解质溶液中的腐蚀电化学腐蚀：定义：指金属表面与电解质因发生电化学反应而引起的破坏。特点：腐蚀过程中有电流的产生。二、电极电位第3页共49页第4页共49页三、发生腐蚀的原因在电解质中，金属的不同部位，电极电位是不同的，从而形成腐蚀电池。而电极电位的差异是金属自身或环境状况不同所引起的。1.微电池的形成（1）化学反应的不均匀性、金属组织的不均匀性、表面物理状态的不均匀性等，都可引起电化学腐蚀。（2）金属表面有扎屑、有划痕、受应力。（3）此时金属表面形成了无数个微阴极和微阳极，构成了微观腐蚀电池。2.宏电池四、腐蚀发生的过程金属的腐蚀大多为电化学过程，金属表面与电介质接触，如：在大气的环境下，含盐的水蒸气，当金属浸在淡水、海水或埋在土壤中时，电介质是含盐的水份，形成腐蚀电池。阴、阳极在金属表面的分布取决于金属各点的内部结构及外部环境。电极电位较低的为阳极、电位较高的为阴极，电子将离开阳极向阴极移动，而位于阳极区的金属原子由于失去电子而呈微带正电的离子、进入电解质。带正电的金属离子与周围电介质中的负离子发生反应而形成的腐蚀产物，金属发生腐蚀。在阴极区，由于存在多余的电子，金属不会发生腐蚀，化学反应在电介质中发生，如（OH）--析氢第5页共49页第6页共49页五、发生腐蚀的必要条件六、腐蚀发生的不同类型1．管道防腐层破损引起的腐蚀漏点2．金属成分、构造不同引起的腐蚀3．氧浓差引起的腐蚀在通气条件差（氧含量低）的环境下，钢结构对低电位较低。如埋设在道路下的管道，对地电位较低，为阳极，首先发生腐蚀。对于大直径管道，由于其顶部相对干燥，通气较好，所以，其底部通气较差，较容易发生腐蚀。第7页共49页钢制管道（阳极）铜质接头（阴极）防腐层阴极区阳极区阴极区管壁4．硫酸盐还原菌腐蚀当通气条件差时（如在黏土中、或潮湿环境下），硫酸盐还原菌可能会活跃，发生如下反应：由于氢原子不断被消耗，需要更多的电子来产生氢原子，因此，腐蚀加剧。腐蚀特点是金属表面光亮并伴有臭鸡蛋味。PH值对于评价土壤的腐蚀性没有太大意义，但当怀疑有酸性污染时，应当对其进行测量。采用一般的试纸就可以满足精度要求。5．新旧管道腐蚀如果在旧管道中换掉上一段新管道，新换的管道要比预期寿命短。低碳钢（锈）：-0.2V—-0.5V低碳钢（光亮）：-0.5V—-0.8V第8页共49页新管道（阳极）旧管道（阴极）6．环境不同引起的腐蚀管道经过不同性质土壤时，将形成腐蚀电池，阳极段发生腐蚀。混凝土的包裹将产生腐蚀电池，混凝土外面的管道为阳极发生腐蚀。7．杂散电流腐蚀腐蚀干扰：由于杂散电流的影响而产生的金属结构电位的波动。杂散电流：沿规定路径之外的路径流动的电流。杂散电流腐蚀：由于杂散电流流动而引起的腐蚀。直流电车系统以及阴极保护系统经常成为杂散电流源。当管道防腐层较差时，杂散电流从管道的一个部位进入管道，沿管道流动一段距离后，在涂层缺陷处离开管道。在电流进入的部位，管道得到保护；在电流离开的部位，管道发生腐蚀。第9页共49页第二部分阴极保护简介一、阴极保护原理阴极保护定义：通过采取措施，使被保护金属表面在电化学电池中为阴极而减缓其腐蚀的技术。强制电流从周围电介质中流向被保护结构表面，使金属表面全部处于阴极状态，就可抑制阴极区金属表面电子释放。施加的电流越大，产生的阴极极化越强，直到腐蚀原电...
