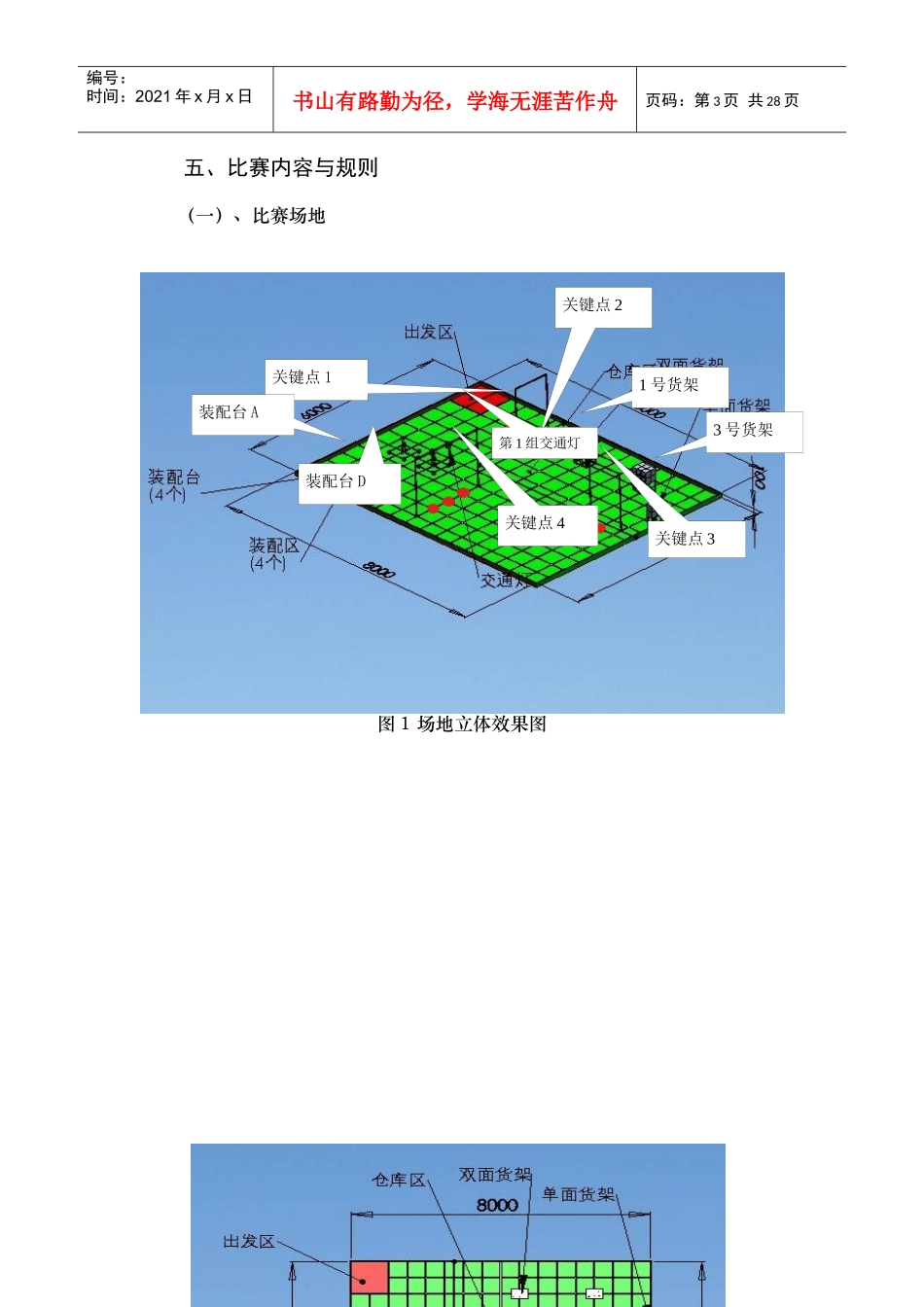

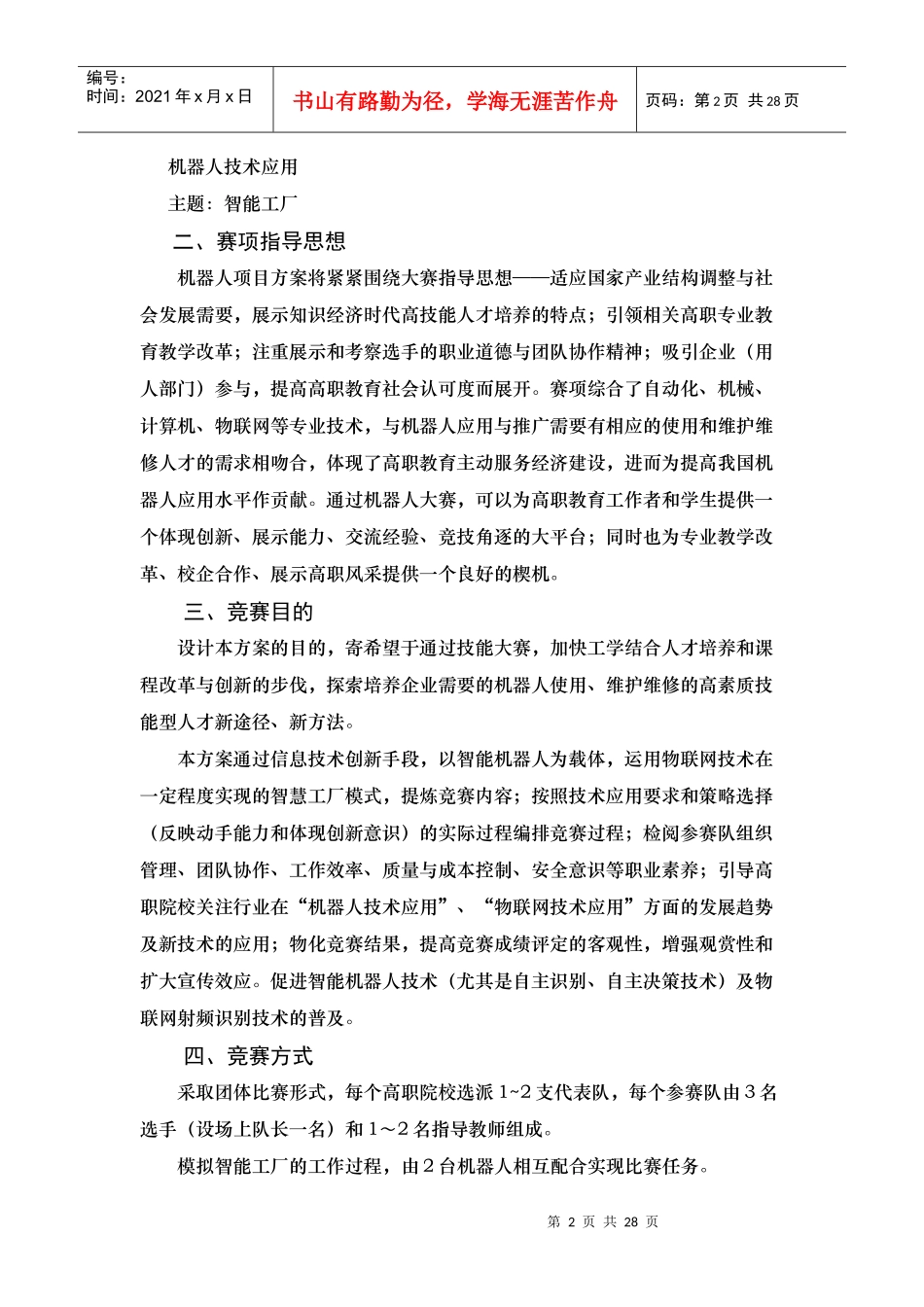

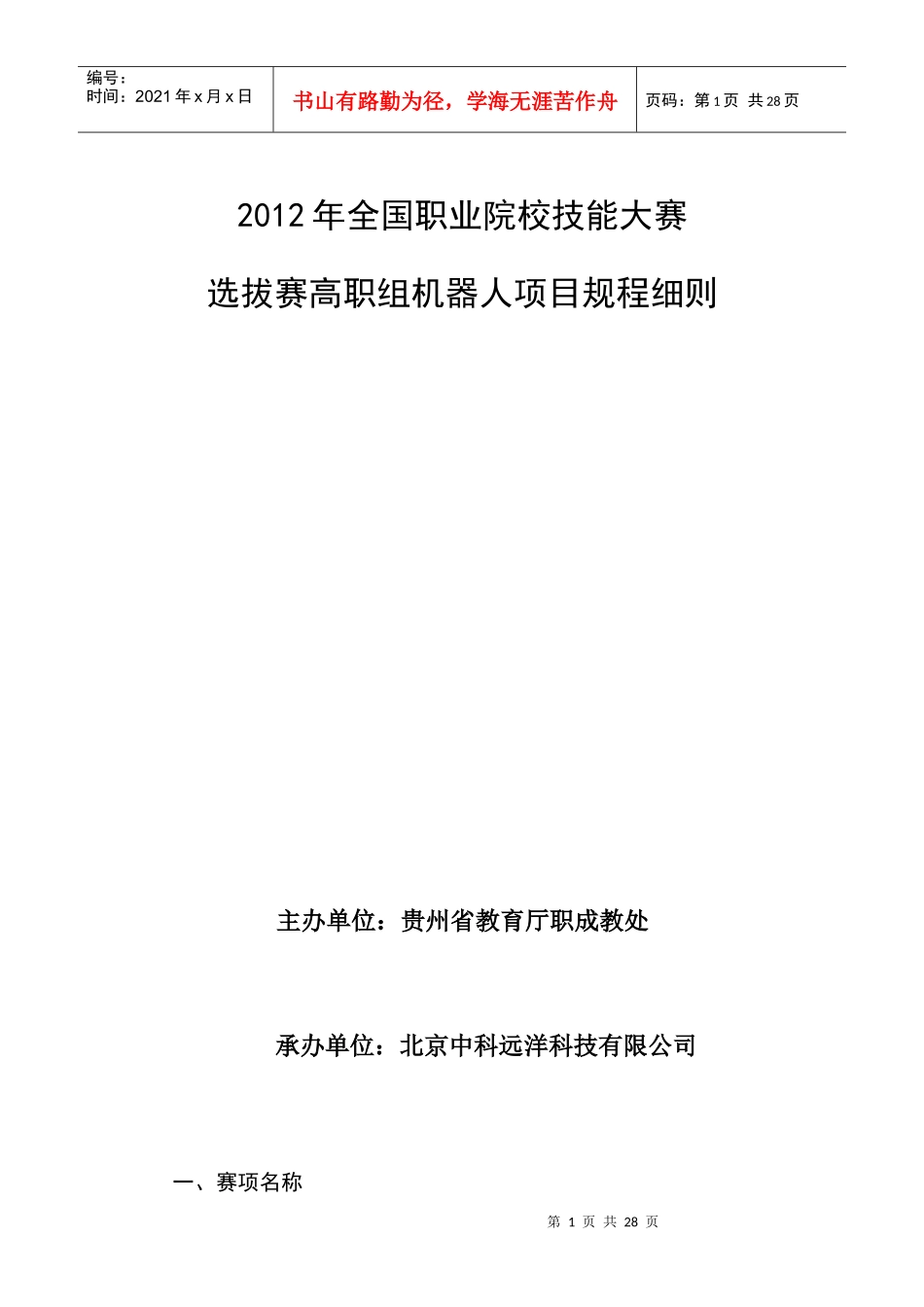

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页2012年全国职业院校技能大赛选拔赛高职组机器人项目规程细则主办单位：贵州省教育厅职成教处承办单位：北京中科远洋科技有限公司一、赛项名称第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页机器人技术应用主题：智能工厂二、赛项指导思想机器人项目方案将紧紧围绕大赛指导思想——适应国家产业结构调整与社会发展需要，展示知识经济时代高技能人才培养的特点；引领相关高职专业教育教学改革；注重展示和考察选手的职业道德与团队协作精神；吸引企业（用人部门）参与，提高高职教育社会认可度而展开。赛项综合了自动化、机械、计算机、物联网等专业技术，与机器人应用与推广需要有相应的使用和维护维修人才的需求相吻合，体现了高职教育主动服务经济建设，进而为提高我国机器人应用水平作贡献。通过机器人大赛，可以为高职教育工作者和学生提供一个体现创新、展示能力、交流经验、竞技角逐的大平台；同时也为专业教学改革、校企合作、展示高职风采提供一个良好的楔机。三、竞赛目的设计本方案的目的，寄希望于通过技能大赛，加快工学结合人才培养和课程改革与创新的步伐，探索培养企业需要的机器人使用、维护维修的高素质技能型人才新途径、新方法。本方案通过信息技术创新手段，以智能机器人为载体，运用物联网技术在一定程度实现的智慧工厂模式，提炼竞赛内容；按照技术应用要求和策略选择（反映动手能力和体现创新意识）的实际过程编排竞赛过程；检阅参赛队组织管理、团队协作、工作效率、质量与成本控制、安全意识等职业素养；引导高职院校关注行业在“机器人技术应用”、“物联网技术应用”方面的发展趋势及新技术的应用；物化竞赛结果，提高竞赛成绩评定的客观性，增强观赏性和扩大宣传效应。促进智能机器人技术（尤其是自主识别、自主决策技术）及物联网射频识别技术的普及。四、竞赛方式采取团体比赛形式，每个高职院校选派1~2支代表队，每个参赛队由3名选手（设场上队长一名）和1～2名指导教师组成。模拟智能工厂的工作过程，由2台机器人相互配合实现比赛任务。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页五、比赛内容与规则（一）、比赛场地图1场地立体效果图关键点4关键点3关键点1关键点2装配台A装配台D1号货架3号货架第1组交通灯第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页图2场地俯视图本场地模拟了一个智能工厂的布局。1、尺寸：大小为8米*6米。其中外围档板高10cm，材质为木工板。2、货架：分为单面货架1个（3号货架，上下2层，可以存放6个工件）；双面货架2个（1号和2号货架，上下2层，分别可以存放12个工件）；1号货架存放位置编号A1-A6、B1-B6，2号货架存放位置编号C1-C6、D1-D6，3号货架存放位置编号E1-E6。3、出发区：机器人正式启动前所停泊的区域，大小为1000mm*1000mm。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页4、交通灯：3组交通灯，每一组交通灯有红绿2盏交通灯。比赛时，2组亮红灯，1组亮绿灯，机器人必须从绿灯下的道路通过。比赛开始后，安装在框架上的交通灯控制器将3组交通灯亮灯情况以无线通讯方式发送给机器人。5、装配台：共有4个装配台，编号从0A-0D，在场地上按照顺时针摆放，机器人在此处将携带的工件根据任务中规定的要求进行堆放。每个装配台周围有一个500mm*500mm的装配区。6、工件：使用尼龙，30个工件，每个工件均贴有RFID标签，RFID标签符合ISO18000-6C标准，内储存该工件的编号及工件名称、重量、基本尺寸等信息。工件分为4种，形状均如图3所示，直径有80mm和60mm两种，每一种分为红蓝两色，具体为红色大直径工件9个（编号1-9）、红色小直径工件9个（编号10-18）、蓝色大直径工件6个（编号19-24）、蓝色小直径工件6个（编号25-30）。每个工件底部均开有圆孔，小直径工件可以叠加在大直径工件上。图3工件第6页共28页第5页共28...
