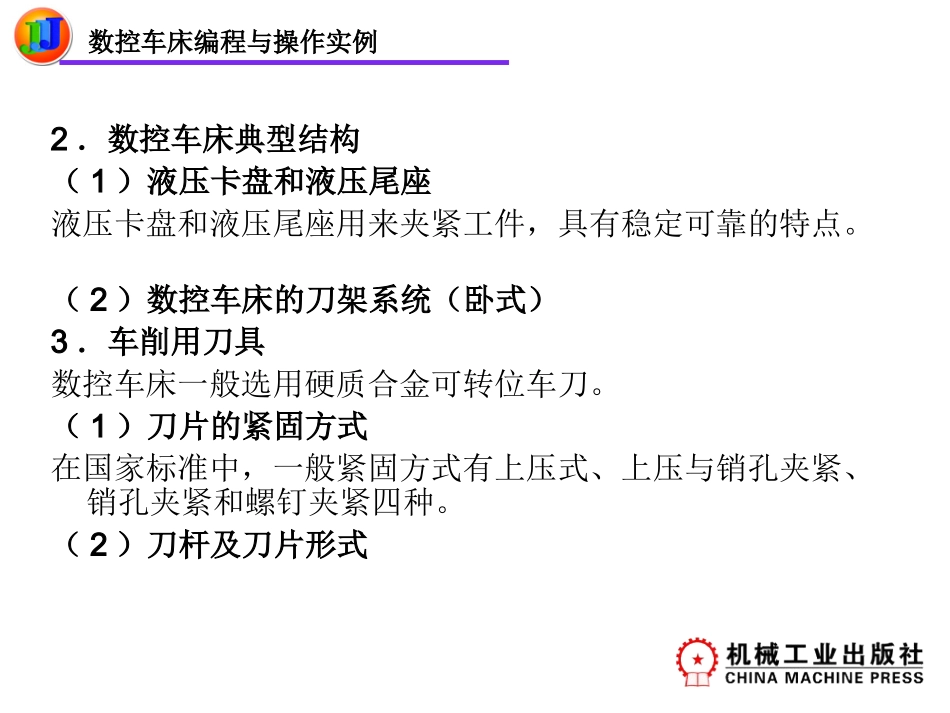

数控车床编程与操作实例数控车床及坐标系数控车床常用指令常用指令的综合应用典型零件加工宏程序的应用数控车床操作教学内容：数控车床编程与操作实例第一节数控车床及坐标系一、数控车床概述1．数控车床种类（1）按主轴配置形式分类1)立式数控车床2)卧式数控车床（2）按刀架数量分类1）单刀架单刀架数控车床多采用水平床身，两坐标控制。2）双刀架双刀架数控车床多采用倾斜床身，四坐标控制。（3）按数控车床控制系统和机械结构的不同分类可分为经济型数控车床、全功能数控车床和数控车削中心。数控车床编程与操作实例2．数控车床典型结构（1）液压卡盘和液压尾座液压卡盘和液压尾座用来夹紧工件，具有稳定可靠的特点。（2）数控车床的刀架系统（卧式）3．车削用刀具数控车床一般选用硬质合金可转位车刀。（1）刀片的紧固方式在国家标准中，一般紧固方式有上压式、上压与销孔夹紧、销孔夹紧和螺钉夹紧四种。（2）刀杆及刀片形式数控车床编程与操作实例1．坐标系的确定数控车床的坐标系是以径向为X轴方向，轴向为Z轴方向，以刀具远离工件的方向为坐标轴正向。刀架前置时＋X向前；刀架后置时＋X向后。2．机床原点（机械原点）机床原点一般设置在机床移动部件沿其坐标轴正向的极限位置。机床原点也可设置在卡盘端面与主轴轴线的交点处。3．机床参考点机床参考点一般不同于机床原点。二、数控车床的坐标系三、工作坐标系工作坐标系是编程人员在编程和加工时使用的坐标系，设置时一般用G54～G59和G92等指令。编程人员以工件图样上某点为工作坐标系的原点，称工作原点。工作原点一般设在工件的设计工艺基准处，便于尺寸计算。数控车床编程与操作实例第二节FANUC系统的常用指令1.绝对值编程和增量值编程绝对值编程时，用X、Z表示X轴与Z轴的坐标值；增量值编程时，用U、W表示X轴与Z轴的移动量。2.直径编程和半径编程3.车削固定循环功能4.刀具位置补偿一、数控车床的编程特点数控车床编程与操作实例1.快速定位指令G00指令格式：G00X（U）＿Z（W）＿；2.直线插补指令G01指令格式：G01X（U）＿Z（W）＿F＿；使用G01指令可以实现纵向切削、横向切削、锥度切削等形式的直线插补运动，如图1-14所示。二、数控车床常用各种指令图1-14直线插补指令G01数控车床编程与操作实例a）图G01Z-10.0F0.2；或G01W-15.0F0.2；b）图G01X0F0.2；或G01U-65.0F0.2；c）图G01X60.0Z-40.0F0.2；或G01U30.0W-40.0F0.2；数控车床编程与操作实例G01指令在数控车床编程中，还可以直接用来进行倒角（C指令）、倒圆角（R指令）。如图1-15、图1-16所示。图1-15倒角例1：倒角G01Z-35.0C4.0F0.2；X80.0C-3.0；Z-60.0；注：C4.0倒角，因为Z轴切削向X轴正向倒角，所以为C4.0；C-3.0倒角，因为X轴切削向Z轴负向倒角，所以为C-3.0；数控车床编程与操作实例图1-16倒圆例2：倒圆G01Z-35.0R5.0F0.2；X80.0R-4.0；Z-60.0；数控车床编程与操作实例3.圆弧插补指令G02、G03该指令使刀具从圆弧起点，沿圆弧移动到圆弧终点。指令格式：G02/G03X（U）＿Z（W）＿R＿F＿；或:G02/G03X（U）＿Z（W）＿I＿K＿F＿；例3：图1-18a）（1）G02X80.0Z－10.0R10.0；或G02U20.0W－10.0R10.0；（2）G02X80.0Z－10.0I10.0K0；或G02U20.0W－10.0I10.0K0；例4：图1-18b）（1）G03X45.0Z－35.9R25.0；或G03U45.0W－35.9R25.0；（2）G03X45.0Z－35.9I0K－25.0；或G03U45.0W－35.9I0K－25.0；数控车床编程与操作实例图1-18圆弧插补举例数控车床编程与操作实例4.主轴转速设置S指令和转速控制指令G96、G97、G50（1）主轴线速度恒定指令G96格式：G96S＿；S的单位为m/min（2）直接设定主轴转速指令G97格式：G97S＿；S的单位为r/min5.每转进给指令G99；每分钟进给指令G98指令格式：G99F＿；F单位mm/rG98F＿；F单位mm/minG98、G99均为模态指令，机床初始状态默认G99；数控车床编程与操作实例6.暂停指令G04该指令可以使刀具作短时间的无进给光整加工，用于切槽、钻镗孔、自动加工螺纹，也可用于拐角轨迹控制等场合。格式：G04P＿；U＿；数控车床编程与操作实例7.工作坐标系的原点设置指令G50格式：G50X＿Z＿；数车亦可进行设置刀具数据来确定工作坐标系原...
