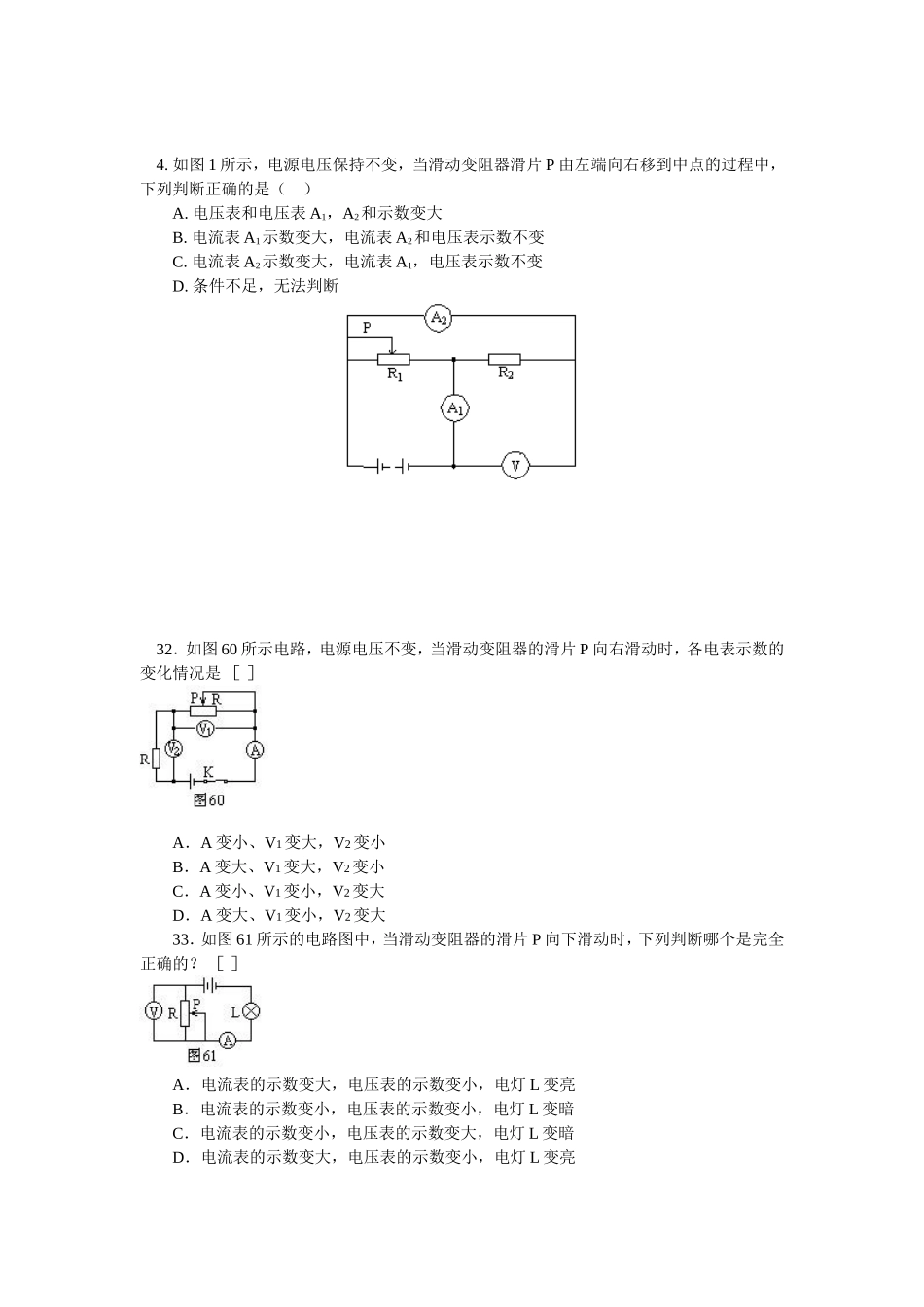

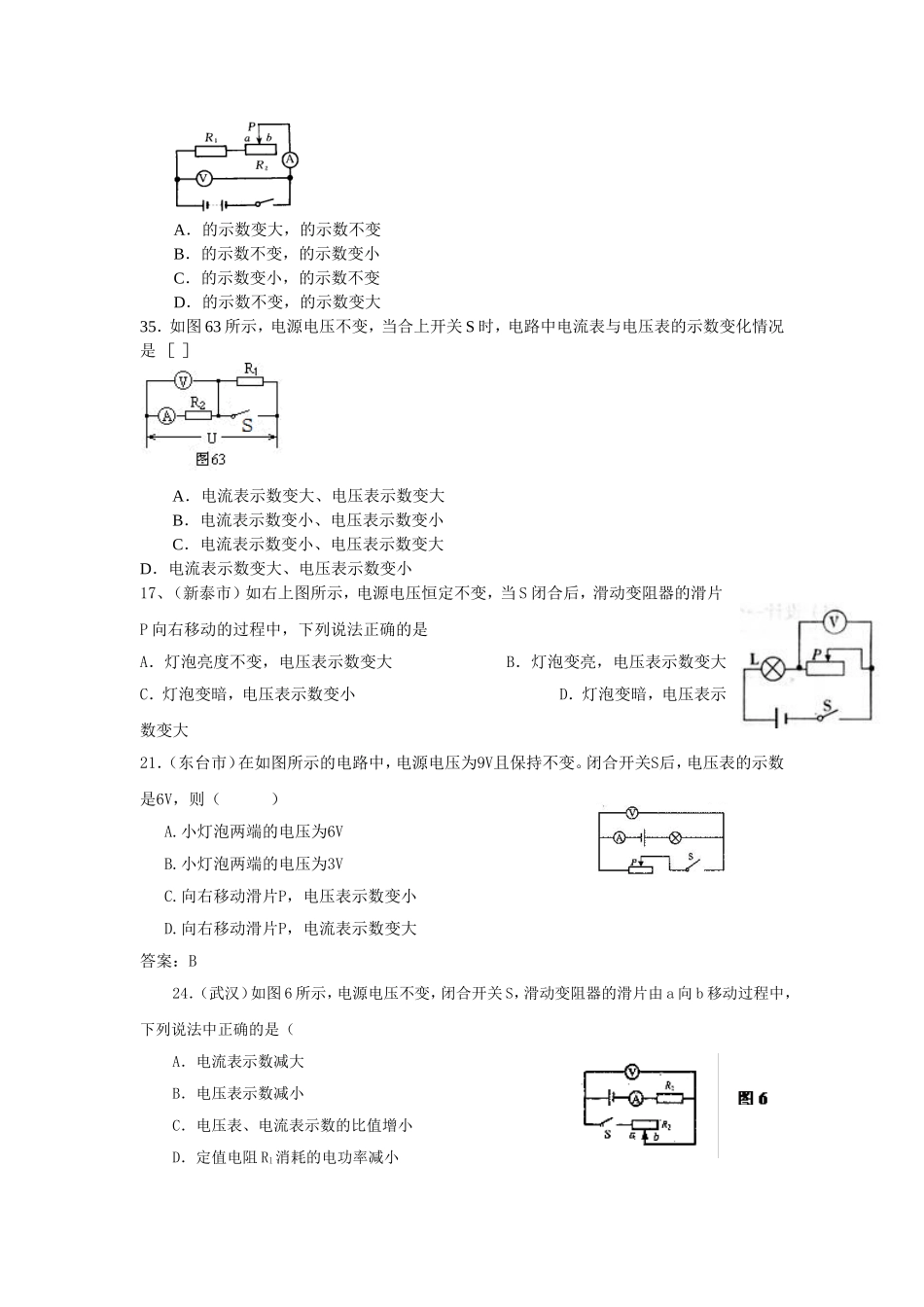

动态电路2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（）A．、都断开B．断开，闭合C．闭合，断开D．、都闭合5．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动过程中，电流表和，电压表V的示数变化情况是（）A．示数变小，示数变小，V示数不变B．示数未变，示数变小，V示数不变C．示数不变，示数变大，V示数变小D．示数变小，示数变大，V示数变小5．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（）．A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小8．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大5．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（）．A．的示数变大，的示数不变B．的示数不变，的示数变小C．的示数变小，的示数不变D．的示数不变，的示数变大35．如图63所示，电源电压不变，当合上开关S时，电路中电流表与电压表的示数变化情况是［］A．电流表示数变大、电压表示数变大B．电流表示数变小、电压表示数变小C．电流表示数变小、电压表示数变大D．电流表示数变大、电压表示数变小17、（新泰市）如右上图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A．灯泡亮度不变，电压表示数变大B．灯泡变亮，电压表示数变大C．灯泡变暗，电压表示数变小D．灯泡变暗，电压表示数变大21．（东台市）在如图所示的电路中，电源电压为9V且保持不变。闭合开关S后，电压表的示数是6V，则（）A.小灯泡两端的电压为6VB.小灯泡两端的电压为3VC.向右移动滑片P，电压表示数变小D.向右移动滑片P，电流表示数变大答案：B24．（武汉）如图6所示，电源电压不变，闭合开关S，滑动变阻器的滑片由a向b移动过程中，下列说法中正确的是（A．电流表示数减大B．电压表示数减小C．电压表、电流表示数的比值增小D．定值电阻Rl消耗的电功率减小4.如图1所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，下列判断正确的是（）A.电压表和电压表A1，A2和示数变大B.电流表A1示数变大，电流表A2和电压表示数不变C.电流表A2示数变大，电流表A1，电压表示数不变D.条件不足，无法判断32．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大33．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的？［］A．电流表的示数变大，电压表的示数变小，电灯L变亮B．电流表的示数变小，电压表的示数变小，电灯L变暗C．电流表的示数变小，电压表的示数变大，电灯L变暗D．电流表的示数变大，电压表的示数变小，电灯L变亮8．如右图所示电路中，电源电压保持不变，滑动变阻器接入电路中的是________．段．当闭合开关S，滑片P由a端向b端滑动时，电路中电阻变________，电流表的示数变________，灯L的亮度变________．25．如图53所示，R1=R2时，电源电压不变，当开关由闭合变为断开时，电流表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判【例6】如图7所示的电路，电源电压不变。当开关S由闭合变为断开时，关于各电流表示数变化的正确说法是[]
