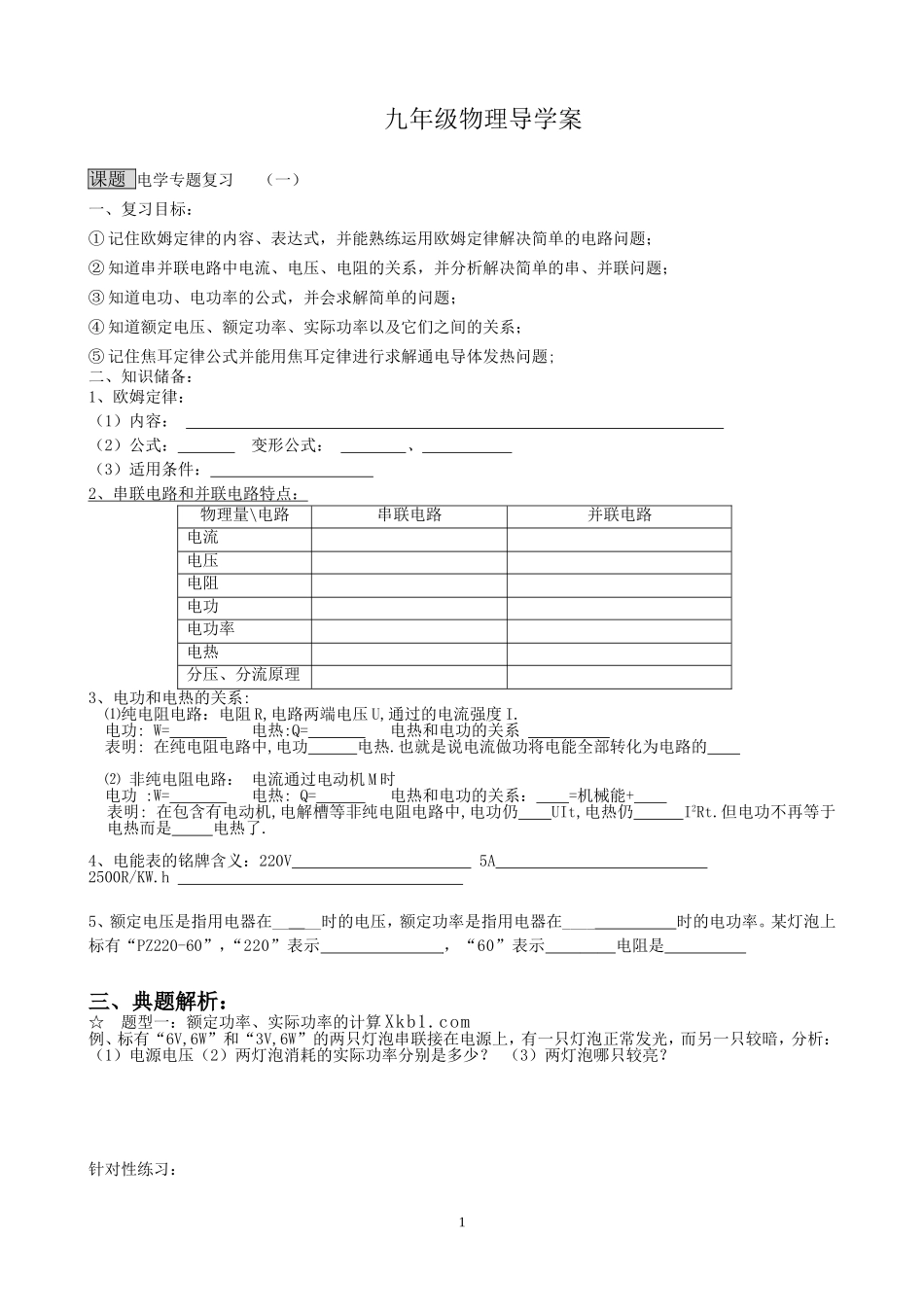

九年级物理导学案课题电学专题复习（一）一、复习目标：①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律解决简单的电路问题；②知道串并联电路中电流、电压、电阻的关系，并分析解决简单的串、并联问题；③知道电功、电功率的公式，并会求解简单的问题；④知道额定电压、额定功率、实际功率以及它们之间的关系；⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题;二、知识储备：1、欧姆定律：（1）内容：（2）公式：变形公式：、（3）适用条件：2、串联电路和并联电路特点：物理量\电路串联电路并联电路电流电压电阻电功电功率电热分压、分流原理3、电功和电热的关系:⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.电功:W=电热:Q=电热和电功的关系表明:在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路：电流通过电动机M时电功:W=电热:Q=电热和电功的关系：=机械能+表明:在包含有电动机,电解槽等非纯电阻电路中,电功仍UIt,电热仍I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义：220V5A2500R/KW.h5、额定电压是指用电器在____时的电压，额定功率是指用电器在____时的电功率。某灯泡上标有“PZ220-60”，“220”表示，“60”表示电阻是三、典题解析：☆题型一：额定功率、实际功率的计算Xkb1.com例、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？（3）两灯泡哪只较亮？针对性练习：1有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：〈1〉灯泡正常发光时的电阻？<2〉灯泡正常发光时通过它的电流？〈3〉1KW·h电可供此灯泡正常工作长时间？〈4〉若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？☆题型二：电热计算例.一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求：（1）电风扇的输入功率多大？（2）电风扇每分钟消耗电能多少？（3）风扇的电动机每分钟产生的电热多少？产生机械能多少？（4）此电动机的效率为多大？针对性练习：一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？此电动机的效率为多大？例2.热水器中有两根电热丝，其中一根通电时，热水器中的水经15min沸腾，另一根单独通电时，热水器中的水经30min沸腾。如把两根电热丝分别串联和并联，问通电后各需多少时间才能沸腾？（设电热丝电阻不变）。针对性练习：两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。☆题型三：生活用电问题例、小欣家的电冰箱功率是0.2kW。双休日全家外出的两整天里，只有电冰箱在自动间歇工作。这两天前后，电能表示数如图所示。则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？练习：饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻的阻值（不考虑温度对阻值的影响）。☆题型四：电路变化问题2例1.如图所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解：（1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压；（2）当S1、S2都闭合，S3断开时，求电流表示数；（3）开关处于何种情况下，电流表会烧坏？针对性练习：如图所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．（1）当开关S1、S2都闭合时，电流表Ａ１的示数是0.6安，小灯泡Ｌ恰好正常发光，求电源电压和小灯泡的额定电压；（2）当开关S1、S2都断开时，电流表A2的示数是0.2安，求小灯泡的实际功率；（3）小灯泡的额定功率是多少?例2．如图所...
