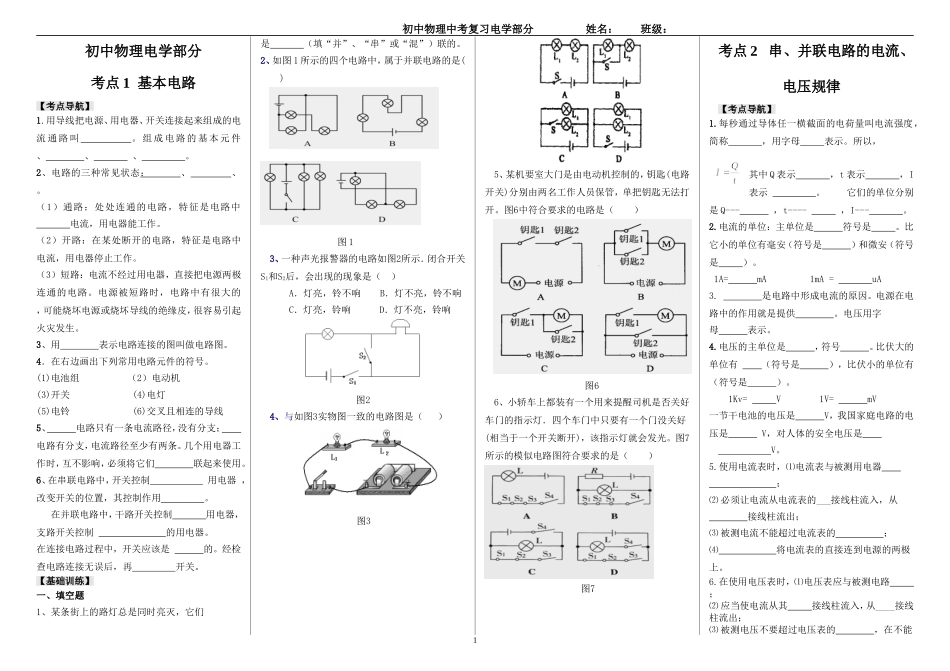

初中物理电学部分_第1页
1/18
初中物理电学部分_第2页
2/18

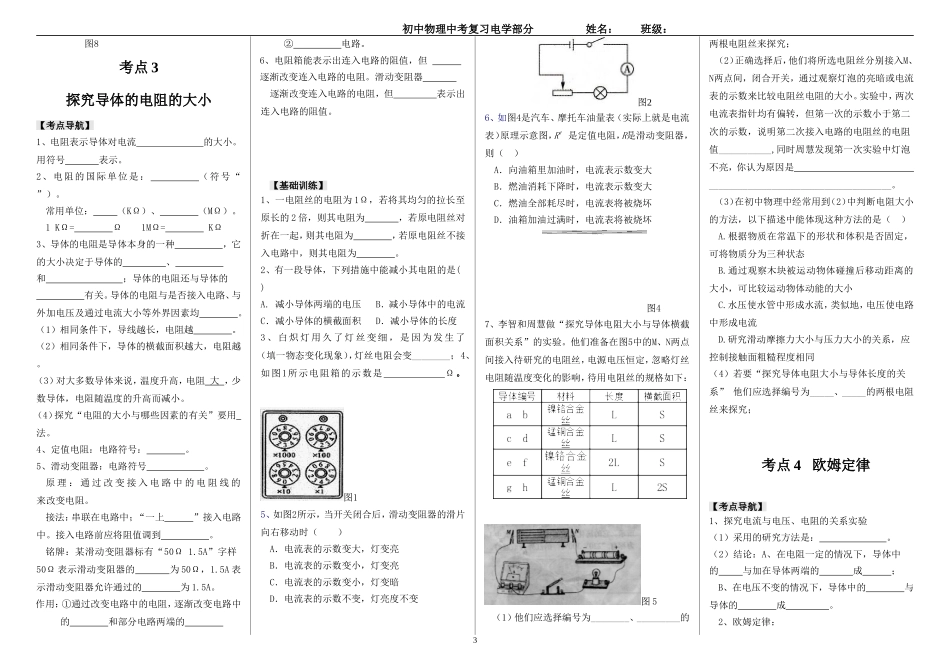

初中物理电学部分_第3页
3/18
1初中物理中考复习电学部分姓名:班级:初中物理电学部分考点1基本电路【考点导航】1.用导线把电源、用电器、开关连接起来组成的电流通路叫。组成电路的基本元件、、、。2、电路的三种常见状态:、、。(1)通路:处处连通的电路,特征是电路中电流,用电器能工作。(2)开路:在某处断开的电路,特征是电路中电流,用电器停止工作。(3)短路:电流不经过用电器,直接把电源两极连通的电路。电源被短路时,电路中有很大的,可能烧坏电源或烧坏导线的绝缘皮,很容易引起火灾发生。3、用表示电路连接的图叫做电路图。4.在右边画出下列常用电路元件的符号。(1)电池组(2)电动机(3)开关(4)电灯(5)电铃(6)交叉且相连的导线5、电路只有一条电流路径,没有分支;电路有分支,电流路径至少有两条。几个用电器工作时,互不影响,必须将它们联起来使用。6、在串联电路中,开关控制用电器,改变开关的位置,其控制作用。在并联电路中,干路开关控制用电器,支路开关控制的用电器。在连接电路过程中,开关应该是的。经检查电路连接无误后,再开关。【基础训练】一、填空题1、某条街上的路灯总是同时亮灭,它们是(填“并”、“串”或“混”)联的。2、如图1所示的四个电路中,属于并联电路的是()图13、一种声光报警器的电路如图2所示.闭合开关S1和S2后,会出现的现象是()A.灯亮,铃不响B.灯不亮,铃不响C.灯亮,铃响D.灯不亮,铃响图24、与如图3实物图一致的电路图是()图35、某机要室大门是由电动机控制的,钥匙(电路开关)分别由两名工作人员保管,单把钥匙无法打开。图6中符合要求的电路是()图66、小轿车上都装有一个用来提醒司机是否关好车门的指示灯.四个车门中只要有一个门没关好(相当于一个开关断开),该指示灯就会发光。图7所示的模似电路图符合要求的是()图7考点2串、并联电路的电流、电压规律【考点导航】1.每秒通过导体任一横截面的电荷量叫电流强度,简称,用字母表示。所以,其中Q表示,t表示,I表示。它们的单位分别是Q---,t----,I---。2.电流的单位:主单位是符号是。比它小的单位有毫安(符号是)和微安(符号是)。1A=mA1mA=uA3.是电路中形成电流的原因。电源在电路中的作用就是提供。电压用字母表示。4.电压的主单位是,符号。比伏大的单位有(符号是),比伏小的单位有(符号是)。1Kv=V1V=mV一节干电池的电压是V,我国家庭电路的电压是V,对人体的安全电压是V。5.使用电流表时,⑴电流表与被测用电器;⑵必须让电流从电流表的___接线柱流入,从接线柱流出;⑶被测电流不能超过电流表的;⑷将电流表的直接连到电源的两极上。6.在使用电压表时,⑴电压表应与被测电路;⑵应当使电流从其接线柱流入,从____接线柱流出;⑶被测电压不要超过电压表的,在不能2初中物理中考复习电学部分姓名:班级:预先估计被测电压的情况下,可以用法来判断被测电压是否超过。⑷将电流表的直接连到电源的两极上,这种连接就是测电压。7.串联电路中各处的电流。即I=.并联电路干路中的电流各支路中的电流。即I=.8.串联电路两端的总电压各部分电路的电压。即U=.并联电路两端的总电压各支路的电压。即U=.串联电池组的电压等于各节电池的电压。并联电池组的电压每节电池的电压。【基础训练】1、如图1所示,当量程为0~3V时,电压表指针的读数为V;当量程为0~15V时,电压表指针的读数为V。图12、图2示,是实验室中常用的一种仪表的示意图。请写出你从图中得到的两条信息:①________________;②________________。图23、图3所示,当开关闭合后电流表的示数为0.3A,通过灯的电流为____A,电流表的示数为____A。4、如图4的电路中,电流表测量的是()A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流5、在图5电路中,甲、乙两个电表连接方法都正确的是()A.甲、乙都是电压表B.甲、乙都是电流表C.甲是电压表,乙是电流表D.甲是电流表,乙是电压表图56、丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验,他们的实验电路图及数据记录如下所示.(1)根据他们的实验数据可以得到:并联电路中的总...
