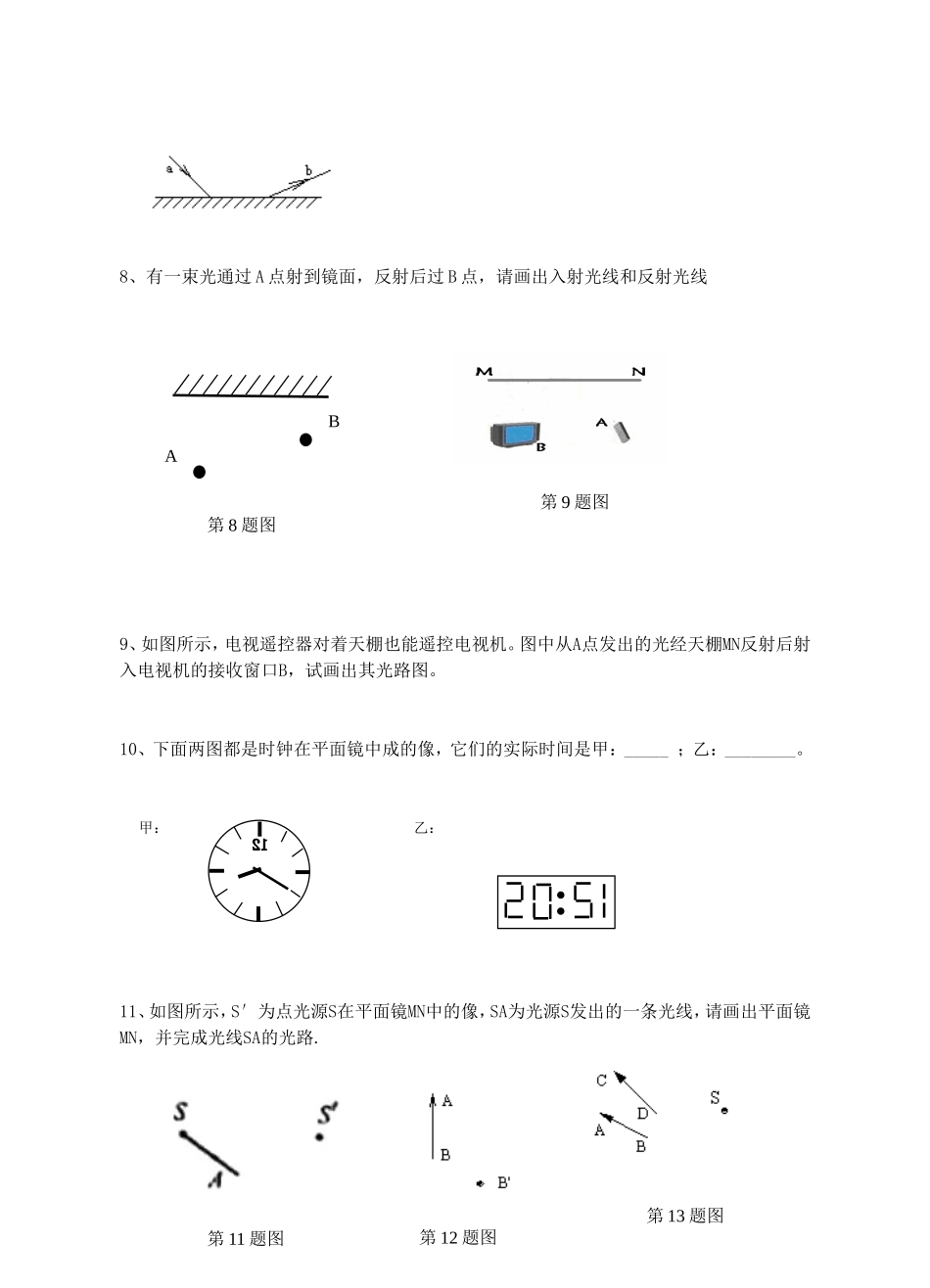

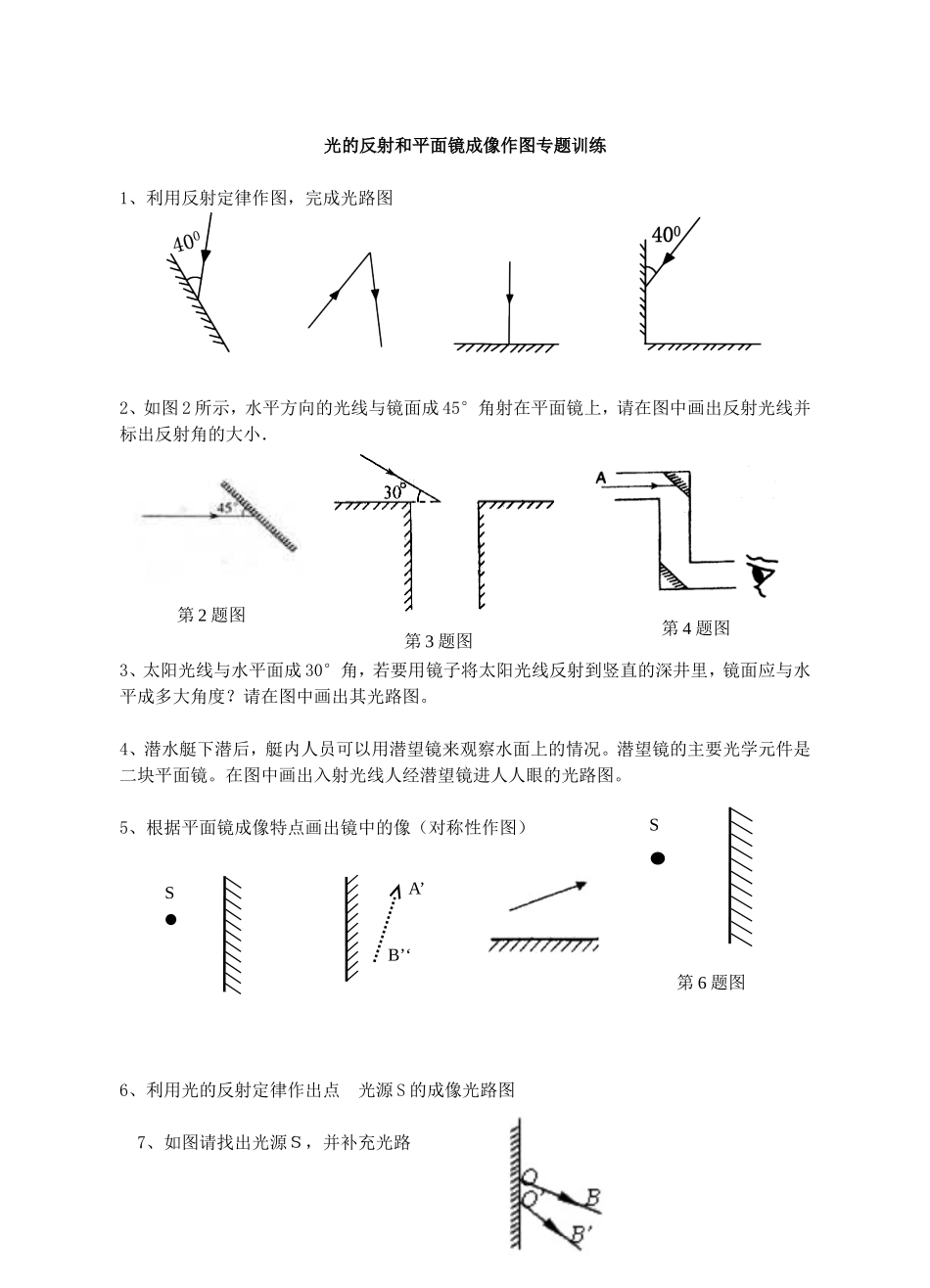

光的反射和平面镜成像作图专题训练1、利用反射定律作图,完成光路图2、如图2所示,水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小.3、太阳光线与水平面成30°角,若要用镜子将太阳光线反射到竖直的深井里,镜面应与水平成多大角度?请在图中画出其光路图。4、潜水艇下潜后,艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在图中画出入射光线人经潜望镜进人人眼的光路图。5、根据平面镜成像特点画出镜中的像(对称性作图)6、利用光的反射定律作出点光源S的成像光路图7、如图请找出光源S,并补充光路第2题图SA’B’‘第3题图第4题图S第6题图8、有一束光通过A点射到镜面,反射后过B点,请画出入射光线和反射光线9、如图所示,电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B,试画出其光路图。10、下面两图都是时钟在平面镜中成的像,它们的实际时间是甲:_____;乙:________。甲:乙:11、如图所示,S′为点光源S在平面镜MN中的像,SA为光源S发出的一条光线,请画出平面镜MN,并完成光线SA的光路.第9题图AB第8题图第11题图第12题图第13题图12、如图所示,物体AB上的B点在平面镜里所成的像点为B',在图中画出平面镜的位置和物体AB在平面镜中的像A'B'.13、如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.14、请画出看见发光点S的像的范围
