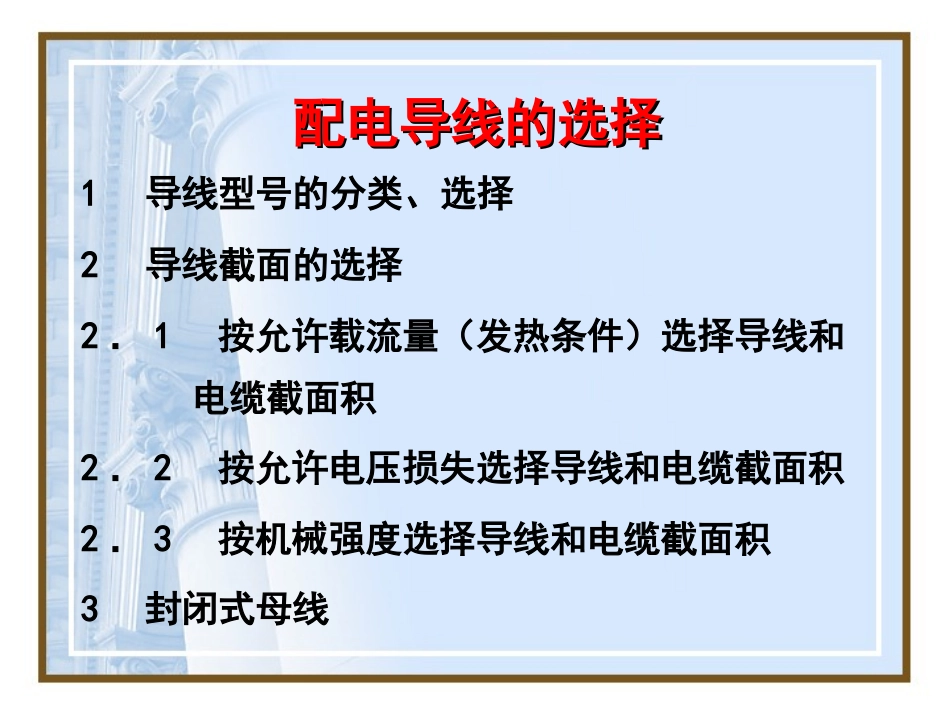

配电导线的选择配电导线的选择江苏省如皋中等专业学校张斯元配电导线的选择配电导线的选择1导线型号的分类、选择2导线截面的选择2．1按允许载流量（发热条件）选择导线和电缆截面积2．2按允许电压损失选择导线和电缆截面积2．3按机械强度选择导线和电缆截面积3封闭式母线材料铜线铝线11．铜线：．铜线：电阻率小，机械强度高。22．铝线：．铝线：电阻率大，机械强度低，焊接性差，但重量轻，价格便宜。11导线型号的分类、选择导线型号的分类、选择铜铝接头线路架空线路电缆线路架空线路的结构1—低压导线2—针式绝缘子3—横担4—低压电杆架空线路11．优点：．优点：投资少、材料容易解决、安装维护方便，便于发现和排除故障。22．缺点：．缺点：占地面积大，影响环境的整齐和美化，易遭雷击、鸟害和机械碰伤。工程图片工程图片工程图片架空线路常用导线的型号及其主要用途电缆线路电缆线路11．电缆的结构．电缆的结构电缆线路与架空线路相比，具有运行可靠，不易受外界影响，不占地面的优点，但同时也具有投资大，敷设维修困难，难于发现和排除故障的缺点。电力电缆由导体、绝缘层、保护层和铠装层和铠装层组成导体一般由多股铜线或铝线绞合而成，便于弯曲。线芯采用扇形，可减小电缆外径。绝缘层用于将导体线芯之间或线芯与大地之间良好地绝缘。保护层是用来保护绝缘层，使其密封，并保持一定的机械强度，以承受电缆在运输和敷设时所受的机械力，并且防止潮气进入。电缆主要由导体、绝缘层、护套层和铠装层组成。电缆主要由导体、绝缘层、护套层和铠装层组成。110kV110kV交联电力电缆交联电力电缆交联电力电缆构造交联电力电缆构造各类电缆各类电缆电缆的敷设路径要求尽量最短，转弯最少，尽量避免电缆的敷设路径要求尽量最短，转弯最少，尽量避免与各种地下管道交叉，散热要好。与各种地下管道交叉，散热要好。22．电缆敷设．电缆敷设电缆敷设方式电缆敷设方式11）直接埋地敷设）直接埋地敷设22）沿竖井敷设）沿竖井敷设33）沿电缆沟敷设）沿电缆沟敷设44）沿电缆桥架敷设）沿电缆桥架敷设另外还有电缆隧道、电缆排管等方式，但较另外还有电缆隧道、电缆排管等方式，但较少使用。少使用。直埋电缆1—保护板(砖)2—砂3—电缆电缆沟1—盖板2—电缆支架3—预埋铁件电缆沿墙敷设1—电缆2—电缆支架3—预埋铁件电缆的敷设方式电缆的敷设方式44）电缆桥架敷设）电缆桥架敷设电缆敷设在电缆桥架内，电缆桥架装置是由支架、盖板、支臂和线槽等组成，电缆桥架示意图。电缆桥架的采用，克服了电缆沟敷设电缆时存在的积水、积灰、易损坏电缆等多种弊病，改善了运行条件，且具有占用空间少、投资省、建设周期短、便于采用全塑电缆和工厂系列化生产等优点，因此在国外已被广泛应用，近年来国内也正在推广采用。明敷暗敷33．室内线路的敷设方式．室内线路的敷设方式室内配线的技术要求室内配线的技术要求(1)电力和照明线路要分开(2)不允许在线管内有接头。(3)管配线时，穿管导线的总截面积（包括外护套）不应大于管内净面积的40%。管内导线一般不得超过8根，都不能有接头。(4)塑料护套线不能埋在建筑物的表面灰层内，也不能在露天场所明敷。22常用配电导线选择常用配电导线选择民用建筑中低压供配电线路的导线和电缆的选择，主要是型号和截面的选择。型号主要根据环境特征环境特征和线路敷设方式线路敷设方式进行选择；截面大小主要根据发热条件发热条件、允许电压损失允许电压损失、机械强机械强度要求度要求进行选择。常用导线和电缆的型号与敷设条件22．．11常用电线和电缆型号的选择原则常用电线和电缆型号的选择原则22．．22常用电线和电缆截面的选择方法常用电线和电缆截面的选择方法11．选择导线截面的步骤．选择导线截面的步骤(1)对于距离L≤100m的线路，一般先按发热条件的计算方法来选择导线截面，然后用电压损失条件和机械强度条件进行校验。对于低压电力线路，因其负载电流大，均可按此方法选择。(2)对于距离L＞100m的线路，一般先按允许电压损失的计算方法来选择截面，然后用发热条件条件和机械强度条件进行校验。对于低压照明线路，因其电压水平要求较高，可按此方法选择。...
