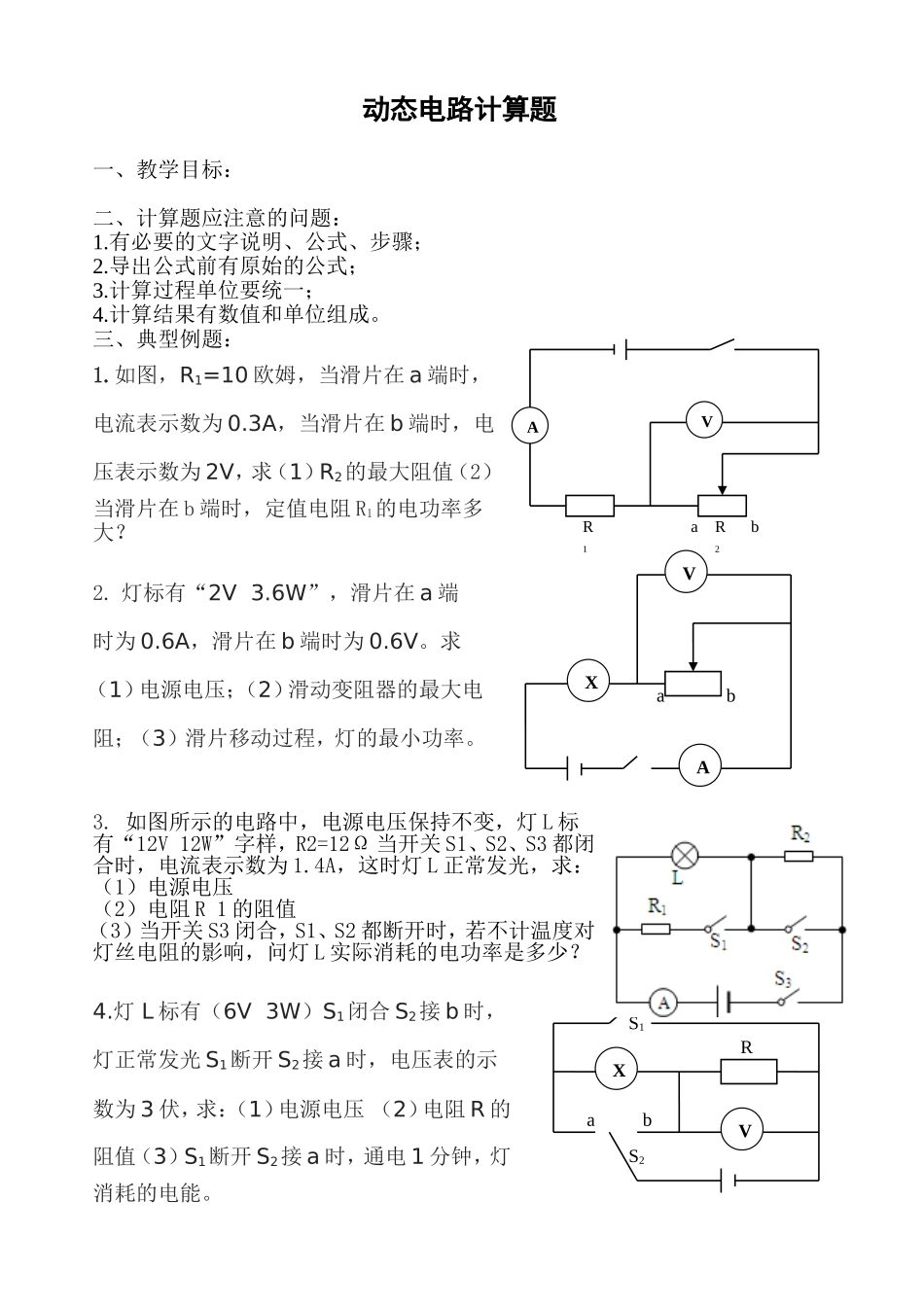

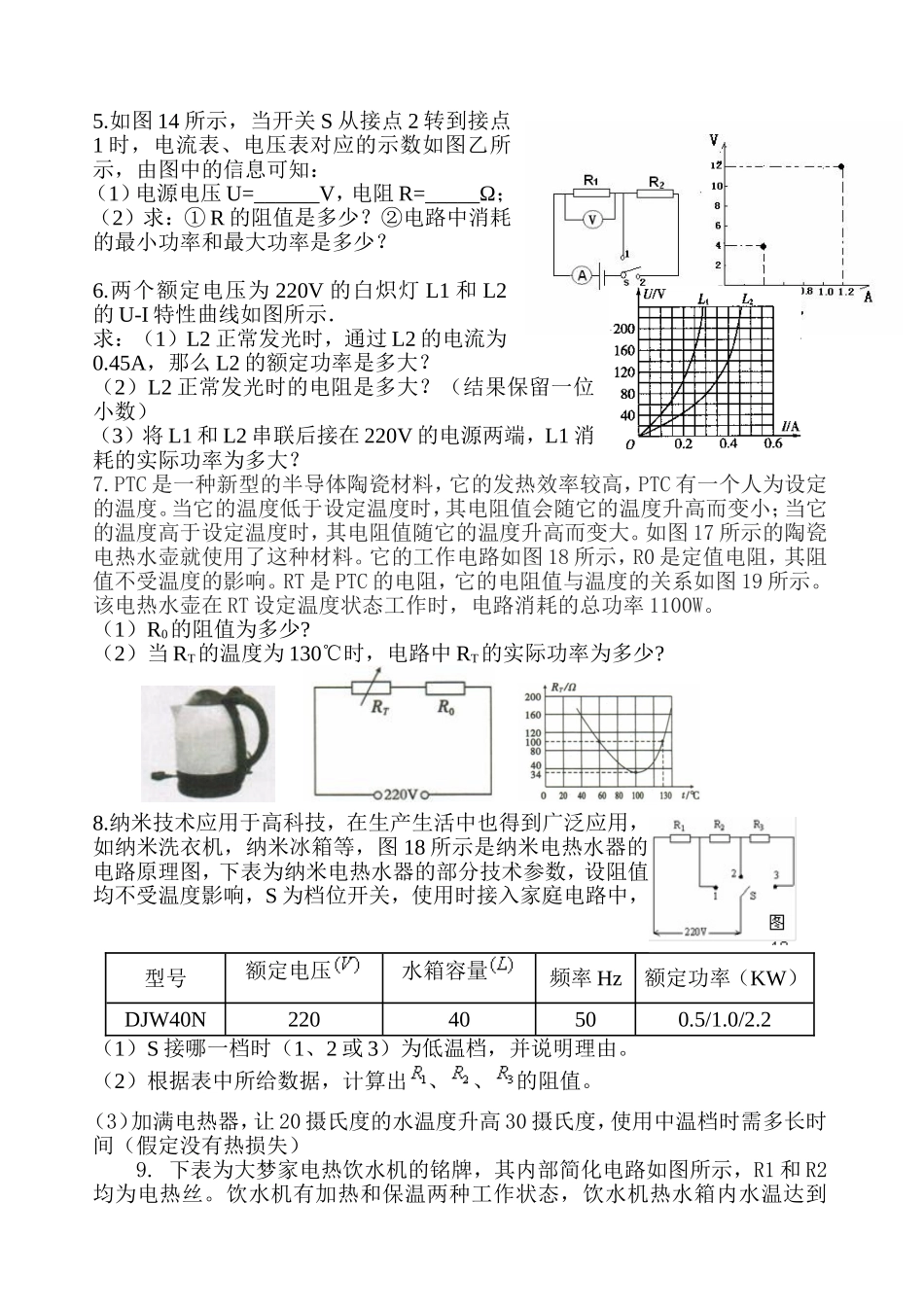

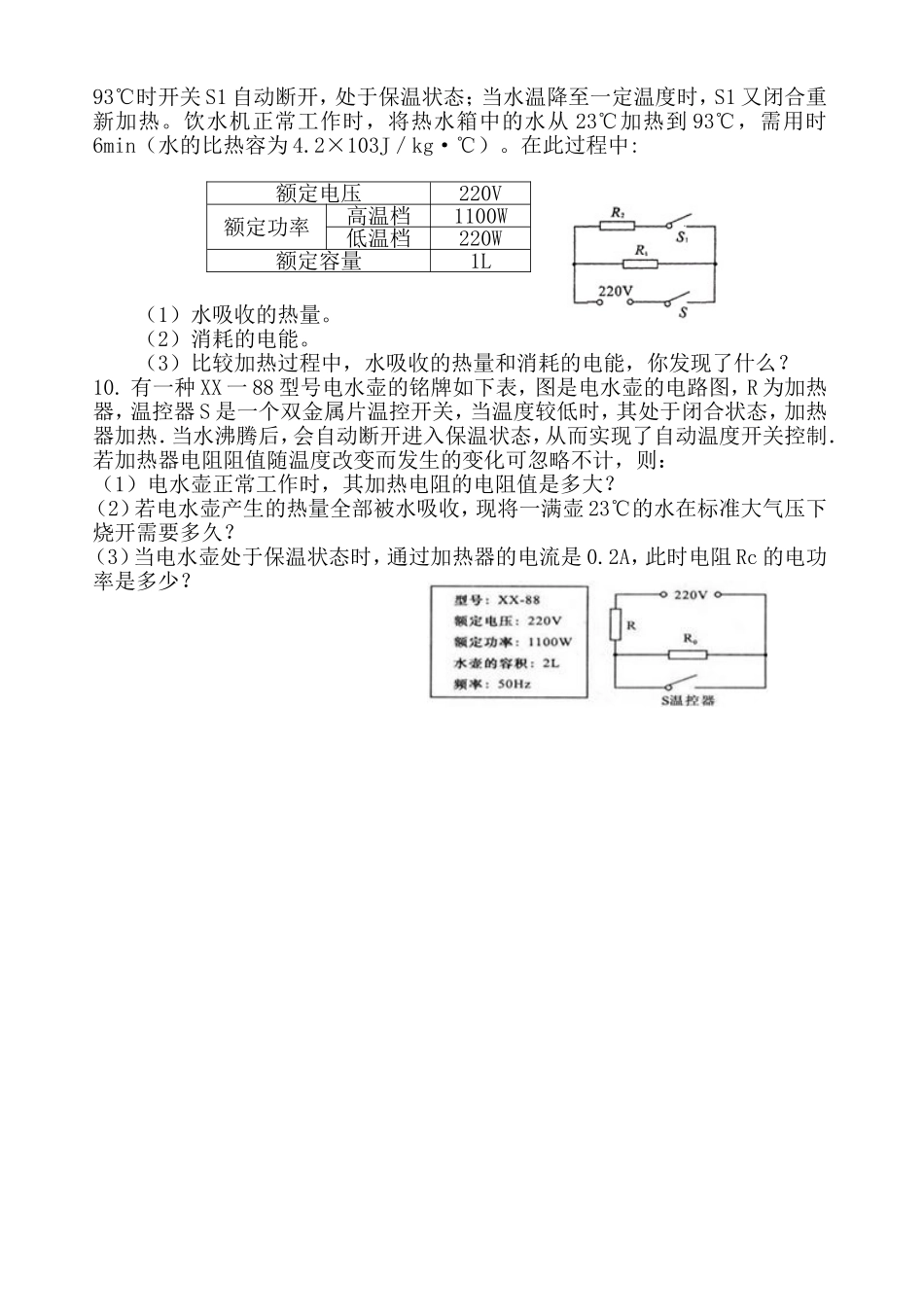

动态电路计算题一、教学目标：二、计算题应注意的问题：1.有必要的文字说明、公式、步骤；2.导出公式前有原始的公式；3.计算过程单位要统一；4.计算结果有数值和单位组成。三、典型例题：1.如图，R1=10欧姆，当滑片在a端时，电流表示数为0.3A，当滑片在b端时，电压表示数为2V，求（1）R2的最大阻值（2）当滑片在b端时，定值电阻R1的电功率多大？2.灯标有“2V3.6W”，滑片在a端时为0.6A，滑片在b端时为0.6V。求（1）电源电压；（2）滑动变阻器的最大电阻；（3）滑片移动过程，灯的最小功率。3.如图所示的电路中，电源电压保持不变，灯L标有“12V12W”字样，R2=12Ω当开关S1、S2、S3都闭合时，电流表示数为1.4A，这时灯L正常发光，求：（1）电源电压（2）电阻R1的阻值（3）当开关S3闭合，S1、S2都断开时，若不计温度对灯丝电阻的影响，问灯L实际消耗的电功率是多少？4.灯L标有（6V3W）S1闭合S2接b时，灯正常发光S1断开S2接a时，电压表的示数为3伏，求：（1）电源电压（2）电阻R的阻值（3）S1断开S2接a时，通电1分钟，灯消耗的电能。AVR1R2abAXabVXVRS1S2ab5.如图14所示，当开关S从接点2转到接点1时，电流表、电压表对应的示数如图乙所示，由图中的信息可知：（1）电源电压U=______V，电阻R=_____Ω；（2）求：①R的阻值是多少？②电路中消耗的最小功率和最大功率是多少？6.两个额定电压为220V的白炽灯L1和L2的U-I特性曲线如图所示．求：（1）L2正常发光时，通过L2的电流为0.45A，那么L2的额定功率是多大？（2）L2正常发光时的电阻是多大？（结果保留一位小数）（3）将L1和L2串联后接在220V的电源两端，L1消耗的实际功率为多大？7.PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值随它的温度升高而变大。如图17所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图18所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC的电阻，它的电阻值与温度的关系如图19所示。该电热水壶在RT设定温度状态工作时，电路消耗的总功率1100W。（1）R0的阻值为多少?（2）当RT的温度为130℃时，电路中RT的实际功率为多少?8.纳米技术应用于高科技，在生产生活中也得到广泛应用，如纳米洗衣机，纳米冰箱等，图18所示是纳米电热水器的电路原理图，下表为纳米电热水器的部分技术参数，设阻值均不受温度影响，S为档位开关，使用时接入家庭电路中，型号额定电压水箱容量频率Hz额定功率（KW）DJW40N22040500.5/1.0/2.2（1）S接哪一档时（1、2或3）为低温档，并说明理由。（2）根据表中所给数据，计算出、、的阻值。（3）加满电热器，让20摄氏度的水温度升高30摄氏度，使用中温档时需多长时间（假定没有热损失）9.下表为大梦家电热饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到93℃时开关S1自动断开，处于保温状态；当水温降至一定温度时，S1又闭合重新加热。饮水机正常工作时，将热水箱中的水从23℃加热到93℃，需用时6min（水的比热容为4.2×103J／kg·℃）。在此过程中:（1）水吸收的热量。（2）消耗的电能。（3）比较加热过程中，水吸收的热量和消耗的电能，你发现了什么？10.有一种XX一88型号电水壶的铭牌如下表，图是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热．当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制．若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：（1）电水壶正常工作时，其加热电阻的电阻值是多大？（2）若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多久？（3）当电水壶处于保温状态时，通过加热器的电流是0.2A，此时电阻Rc的电功率是多少？额定电压220V额定功率高温档1100W低温档220W额定容量1L
