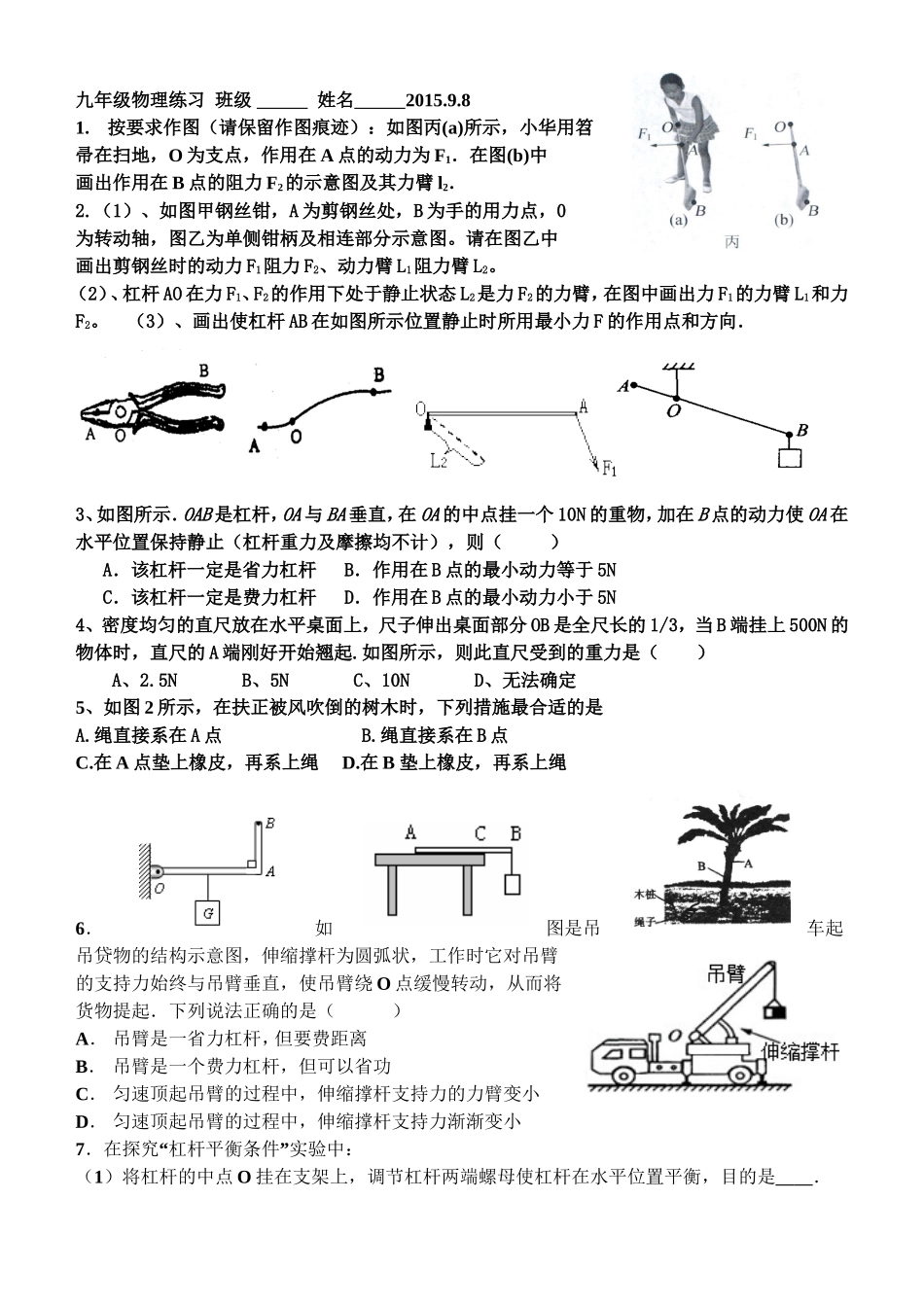

九年级物理练习班级姓名2015.9.81.按要求作图（请保留作图痕迹）：如图丙(a)所示，小华用笤帚在扫地，O为支点，作用在A点的动力为F1．在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2．2.（1）、如图甲钢丝钳，A为剪钢丝处，B为手的用力点，0为转动轴，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1阻力F2、动力臂L1阻力臂L2。（2）、杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图中画出力F1的力臂L1和力F2。（3）、画出使杠杆AB在如图所示位置静止时所用最小力F的作用点和方向．3、如图所示．OAB是杠杆，OA与BA垂直，在OA的中点挂一个10N的重物，加在B点的动力使OA在水平位置保持静止（杠杆重力及摩擦均不计），则（）A．该杠杆一定是省力杠杆B．作用在B点的最小动力等于5NC．该杠杆一定是费力杠杆D．作用在B点的最小动力小于5N4、密度均匀的直尺放在水平桌面上，尺子伸出桌面部分OB是全尺长的1/3，当B端挂上500N的物体时，直尺的A端刚好开始翘起.如图所示，则此直尺受到的重力是（）A、2.5NB、5NC、10ND、无法确定5、如图2所示，在扶正被风吹倒的树木时，下列措施最合适的是A.绳直接系在A点B.绳直接系在B点C.在A点垫上橡皮，再系上绳D.在B垫上橡皮，再系上绳6．如图是吊车起吊贷物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．下列说法正确的是（）A．吊臂是一省力杠杆，但要费距离B．吊臂是一个费力杠杆，但可以省功C．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小D．匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小7“”．在探究杠杆平衡条件实验中：（1）将杠杆的中点O挂在支架上，调节杠杆两端螺母使杠杆在水平位置平衡，目的是．（2）杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上个钩码，使杠杆在水平位置平衡．（3）取下B位置的钩码，改用弹簧测力计拉杠杆的C点，使杠杆在水平位置保持平衡．当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡（如图乙），测力计示数将．（4）完成实验后，小英利用杠杆的平衡条件来测量杠杆的质量①将杠杆的B位置挂在支架上，在B的右侧挂质量为m的钩码，前后移动钩码的位置，使杠杆在水平位置平衡（如图丙）．②用刻度尺测出此时钩码悬挂位置E到B的距离L1和的距离L2．③根据杠杆的平衡条件，可以计算出杠杆的质量m杆=（用题目中所给物理量表示）8．如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，D为支点，A为他的重心，相关长度已在图中标明，已知他的质量m=60kg,g=l0N/kg。（1)求小华受到的重力G；（2)求图示时刻地面对双手支持力F的力臂l1，并在答题卷的图中画出此力臂；（3)求图示时刻地面对双手的支持力F。9、如图所示，重力不计的一木板可绕O点无摩擦转动，在A端挂一边长为50cm的正方体P，一个体重为500N的中学生站在B点时，P对地面的压强刚好为零，且OA=1m，OB=3m，则物体P的重力为N，当人向左走1m时，P对地面的压强为Pa。10、下表给出了水面上方气体压强与沸点的对应关系．技术员设计了如图8-16所示的锅炉水温控制装置，图中OC为一可绕O点旋转的横杆（质量不计），在横杆上的B点下方连接着阀门S，阀门的底面积为3cm2，OB长度为20cm，横杆A点处挂着重物G，OA长度为60cm．对水加热时，随着水温升高，水面上方气体压强增大。当压强增大到一定值时，阀门S被打开，使锅炉内气体压强减小，POAB以保证安全。当重物G挂在不同位置时，锅炉内水面上方气体压强可达到的最大值不同，从而控制锅炉内水的最高温度。（1）当锅炉内水的温度达到120℃沸腾时，锅炉内气体的压强是多少？（2）当外界大气压强为1．0×105Pa时，将G挂在A位置，锅炉内水沸腾的温度为120℃。求此时阀门底部受到的气体压力和上部受到的大气压力的差值是多少？（计算时可认为阀门上、下底面积相等）压强（Pa）1．0×1051．4×1052．0×1052．7×105沸点（℃）100110120130
