家庭电路中电流过大的原因(实中吴赛飞)VIP免费

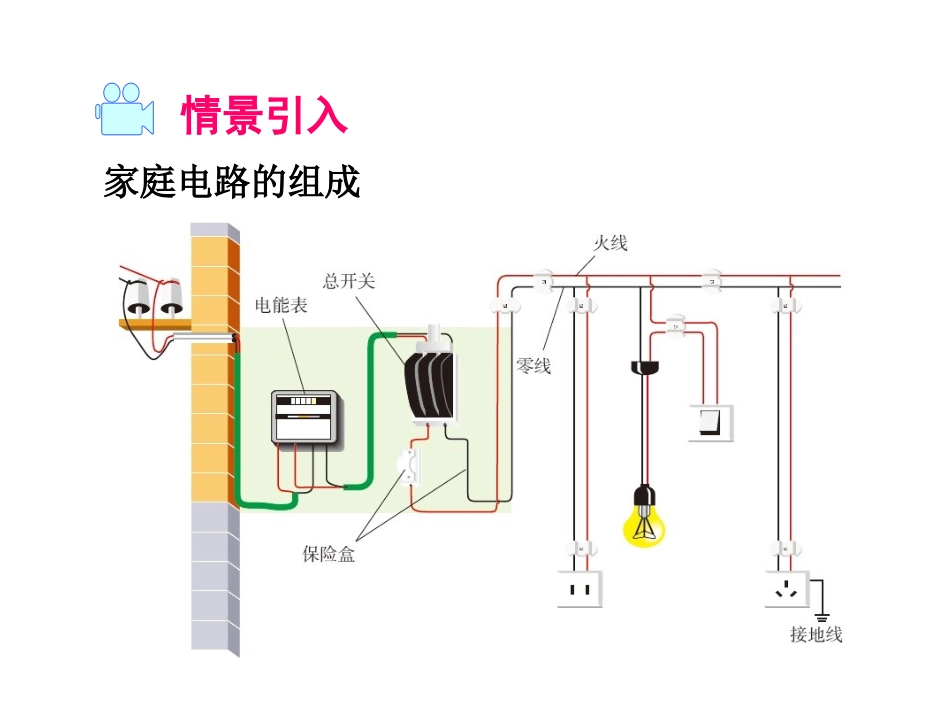

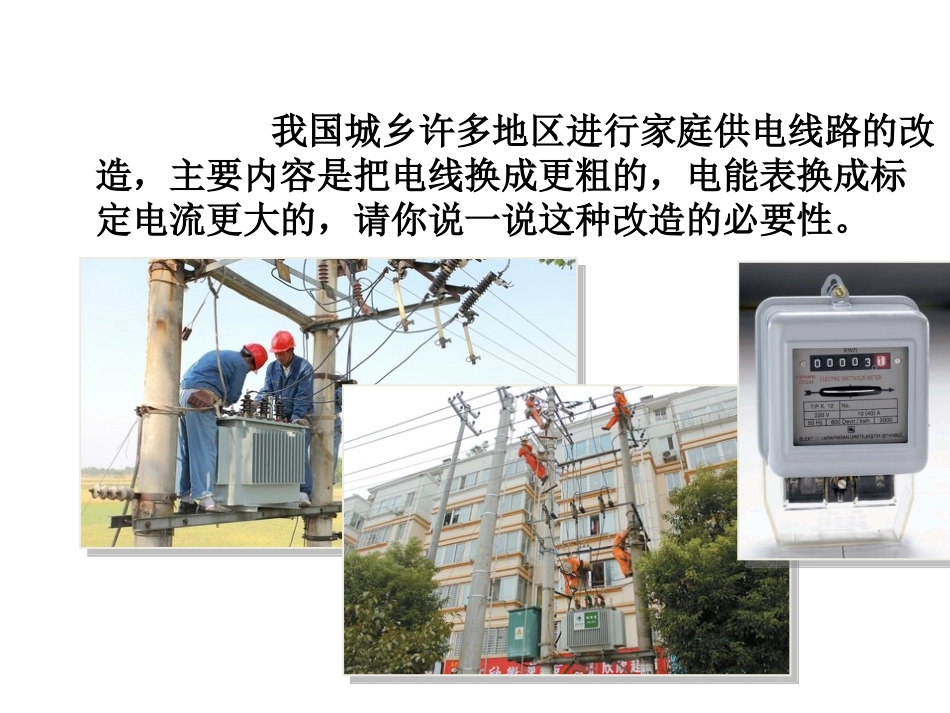

第2节家庭电路中电流过大的原因第十九章生活用电情景引入合作探究课堂小结随堂训练家庭电路的组成情景引入我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。根据P=UI，可以得到家庭电路中的电压是一定的，U=220V，所以用电器总电功率P越大，电路中的电流I就越大。UPI1．家庭电路中的总功率：P=P1+P2+…+Pn2．用电器的总功率过大是家庭电路中电流过大的原因之一。探究点一家用电器的总功率对家庭电路的影响3．用电器的总功率过大的危害根据焦耳定律可知，电流过大，产生的热量容易引发火灾。×。。ABA保险丝。猜想:开关闭合后会看到什么现象？探究点二短路对家庭电路的影响有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？短路是家庭电路中电流过大的另一个原因。你知道形成家庭电路中短路的原因是什么吗？家庭电路中短路很容易造成火灾。由于改装电路时不小心或绝缘皮破损或老化等原因使火线和零线直接连通。为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。各种保险丝探究点三保险丝的作用1.材料：铅锑合金保险丝的电阻比较大，熔点比较低观察保险盒和闸刀开关上的保险丝。你知道保险丝是如何起到“保险”作用的吗？演示实验2.电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。3.保险丝应串联在电路中注意：不能用铁丝或铜丝作保险丝。注意：不能用铁丝或铜丝作保险丝。保险丝的规格是用额定电流表示的。保险丝越粗，其额定电流越大。一般，保险丝的熔断电流是其额定电流的2倍。保险丝的选用原则：应使其额定电流等于或略大于电路中的最大正常工作电流。应使其额定电流等于或略大于电路中的最大正常工作电流。4.如何选择合适的保险丝？5.现在家庭中常用空气开关代替保险丝当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。空气开关住宅配电箱家庭电路中电流过大的原因有两个：一是电路发生短路，二是电路中用电器的总功率过大。保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。课堂小结1.电路中电流过大的原因是（）或（）1.电路中电流过大的原因是（）或（）短路短路用电器的总功率过大用电器的总功率过大2.家庭电路中引起保险丝熔断的原因是（）A．保险丝太粗不合格B．所有用电器同时工作C．一定是短路造成的D．可能接入了大功率电热器D随堂训练3.家庭电路中保险丝断了，以下原因不可能的是（）A.家庭中用电器的功率过大B.拉线开关中的两根导线头相C.保险丝的规格不合适，熔断电流太小D.插头中的两根导线头相碰B４．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样。请你通过计算说明：（1）使用这台空调时，通过它的电流是多少？（2）从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？解:（1）空调接入家庭电路使用，电压为220V。I1==≈4.55AP1U103W220VI=I1+I2=4.55A+4.64A=9.19A<10A>2020WP=P1+P2=1000W+1020W=2020W②计算用电器的总功率是否超过电能表允许使用的最大功率（2）多种解题方法：①计算同时使用所有用电器时的总电流是否超过10A。P0=UI0=220V×10A=2200WI2==≈4.64AP2U1020W220V所以，从安全用电的角度考虑，可以安装这样一台空调。
