第九章章末达标验收VIP免费

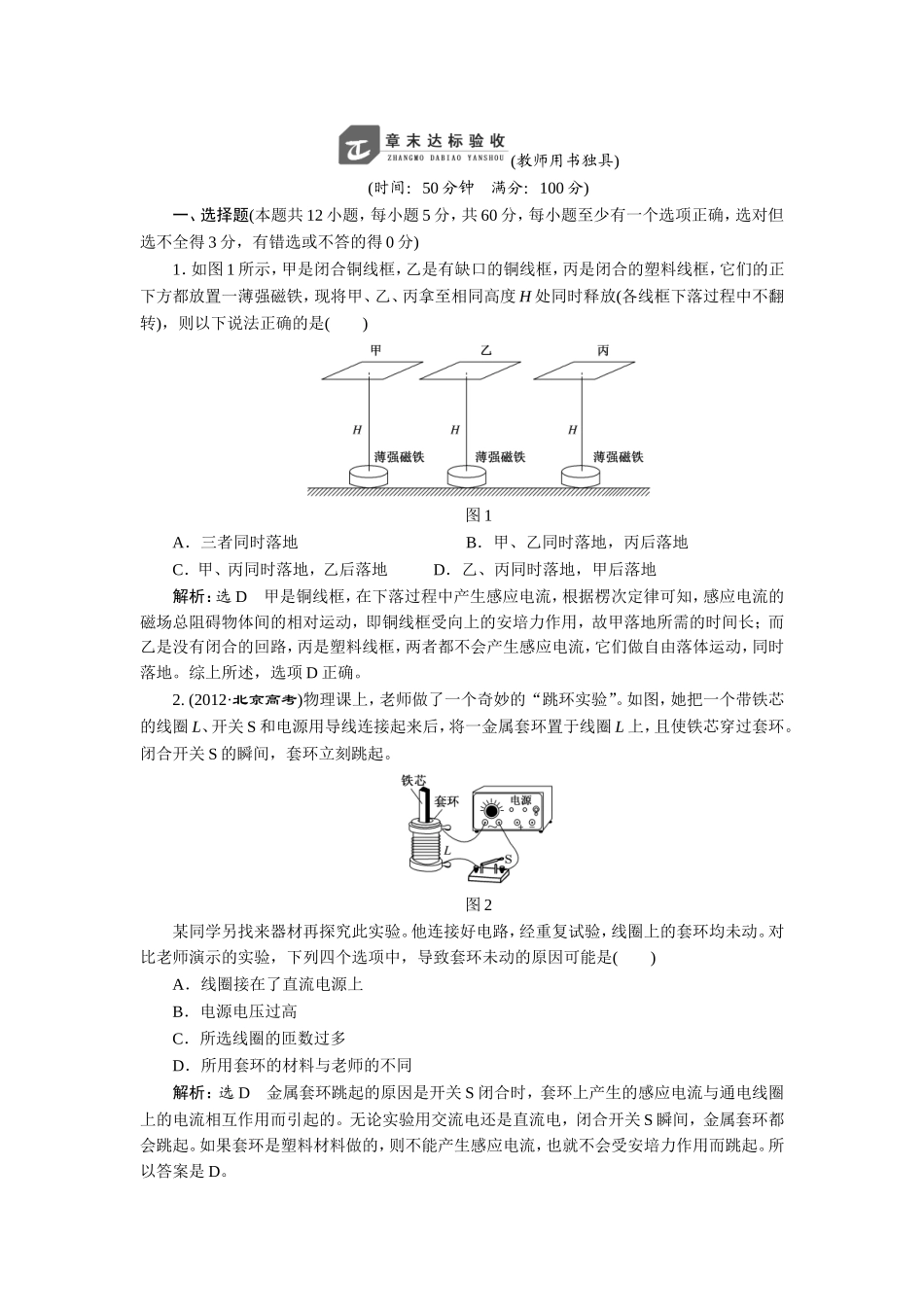

(教师用书独具)(时间：50分钟满分：100分)一、选择题(本题共12小题，每小题5分，共60分，每小题至少有一个选项正确，选对但选不全得3分，有错选或不答的得0分)1．如图1所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H处同时释放(各线框下落过程中不翻转)，则以下说法正确的是()图1A．三者同时落地B．甲、乙同时落地，丙后落地C．甲、丙同时落地，乙后落地D．乙、丙同时落地，甲后落地解析：选D甲是铜线框，在下落过程中产生感应电流，根据楞次定律可知，感应电流的磁场总阻碍物体间的相对运动，即铜线框受向上的安培力作用，故甲落地所需的时间长；而乙是没有闭合的回路，丙是塑料线框，两者都不会产生感应电流，它们做自由落体运动，同时落地。综上所述，选项D正确。2.(2012·北京高考)物理课上，老师做了一个奇妙的“跳环实验”。如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。图2某同学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均未动。对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是()A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：选D金属套环跳起的原因是开关S闭合时，套环上产生的感应电流与通电线圈上的电流相互作用而引起的。无论实验用交流电还是直流电，闭合开关S瞬间，金属套环都会跳起。如果套环是塑料材料做的，则不能产生感应电流，也就不会受安培力作用而跳起。所以答案是D。3．(2012·河南焦作一模)如图3所示，两根足够长的光滑金属导轨水平平行放置，间距为l＝1m，cd间、de间、cf间分别接着阻值为R＝10Ω的电阻。一阻值为R＝10Ω的导体棒ab以速度v＝4m/s匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小B＝0.5T，方向竖直向下的匀强磁场。下列说法中正确的是()图3A．导体棒ab中电流的流向为由b到aB．cd两端的电压为1VC．de两端的电压为1VD．fe两端的电压为1V解析：选BD由右手定则可知ab中电流方向为a→b，A错误；导体棒ab切割磁感线产生的感应电动势E＝Blv，ab为电源，cd间电阻R为外电路负载，de和cf间电阻中无电流，de间无电压，因此cd和fe两端电压相等，即U＝×R＝＝1V，B、D正确，C错误。4.图4中EF、GH为平行的金属导轨，其电阻可不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆，有匀强磁场垂直于导轨平面。若用I1和I2分别表示图中该处导线中的电流，则当横杆AB()图4A．匀速滑动时，I1＝0，I2＝0B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0D．加速滑动时，I1≠0，I2≠0解析：选D当横杆AB匀速滑动时，回路中产生恒定的感应电动势，即回路中I1≠0，I2＝0，A、B错误；当横杆AB加速滑动时，根据法拉第电磁感应定律，回路中产生的感应电动势在持续增大，电容器不断充电，I1≠0，I2≠0，C错误，D正确。5.如图5所示，ab和cd是位于水平面内的平行金属轨道，轨道间距为l，其电阻可忽略不计。ac之间连接一阻值为R的电阻，ef为一垂直于ab和cd的金属杆，它与ab和cd接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B。当施外力使杆ef以速度v向右匀速运动时，杆ef所受的安培力为()图5A.B.C.D.解析：选A金属杆以速度v运动，电动势E＝Blv，回路电流I＝＝，由F＝BIl得F＝，A正确。6.(2012·南京二模)在竖直方向的匀强磁场中，水平放置一圆形导体环。规定导体环中电流的正方向如图6(a)所示，磁场方向向上为正。当磁感应强度B随时间t按图(b)变化时，下列能正确表示导体环中感应电流变化情况的是()图6图7解析：选D在0～1s时间内，原磁场方向向下且在均匀减小，根据楞次定律可判断，导体环中产生的感应电流方向是正方向，且大小恒定，同理可判断在1～2s时间内与在0～1s时间内情况一致，在2～4s时间内与在0～2s时间内感应电流大小相同，方向相反。结合上述分析，对照四个选项所给的图象，可...
