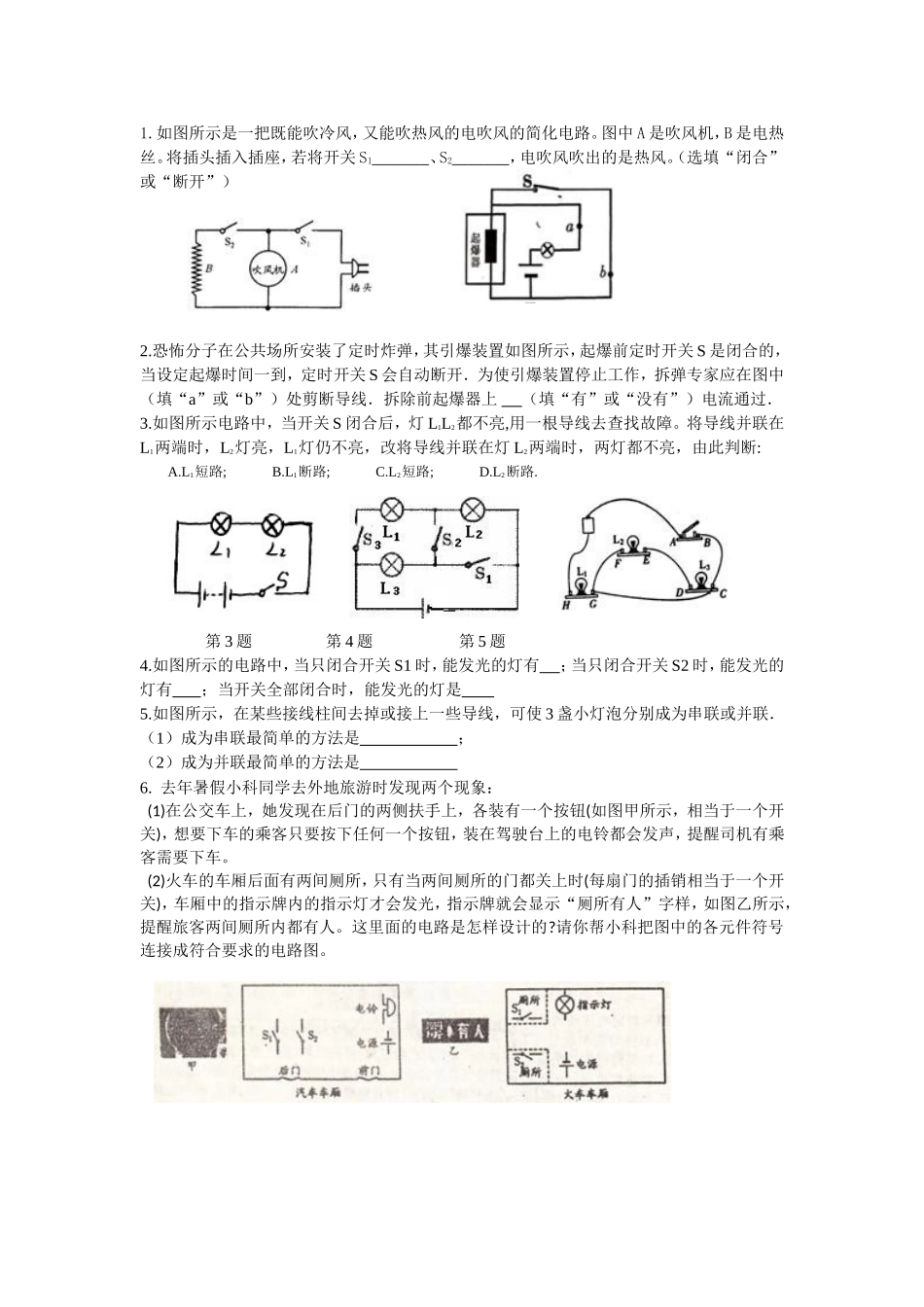

1.如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路。图中A是吹风机，B是电热丝。将插头插入插座，若将开关S1、S2，电吹风吹出的是热风。（选填“闭合”或“断开”）2.恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中（填“a”或“b”）处剪断导线．拆除前起爆器上（填“有”或“没有”）电流通过．3.如图所示电路中，当开关S闭合后，灯L1L2都不亮,用一根导线去查找故障。将导线并联在L1两端时，L2灯亮，L1灯仍不亮，改将导线并联在灯L2两端时，两灯都不亮，由此判断:A.L1短路;B.L1断路;C.L2短路;D.L2断路.第3题第4题第5题4.如图所示的电路中，当只闭合开关S1时，能发光的灯有；当只闭合开关S2时，能发光的灯有；当开关全部闭合时，能发光的灯是5.如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联．（1）成为串联最简单的方法是；（2）成为并联最简单的方法是6.去年暑假小科同学去外地旅游时发现两个现象：(1)在公交车上，她发现在后门的两侧扶手上，各装有一个按钮(如图甲所示，相当于一个开关)，想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。(2)火车的车厢后面有两间厕所，只有当两间厕所的门都关上时(每扇门的插销相当于一个开关)，车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，如图乙所示，提醒旅客两间厕所内都有人。这里面的电路是怎样设计的?请你帮小科把图中的各元件符号连接成符合要求的电路图。7.某大型宾馆设有地下停车场，如图所示，地下值班室的工作人员可以通过操纵室内的开关，使想存车的司机通过入口处的红绿灯便可知停车场内是否有空车位：红灯亮，无车位；绿灯亮，有车位．请你设计满足上述要求的电路。（电源用电池组）8.某电路中有一个封闭的电路盒(图13)，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图9.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在左下虚线框内设计此投票机的电路（请在开关旁注明控制的人）．第9题第10题10.有一个电池组,一个红灯，一个绿灯，两个开关。只闭合S1，红灯绿灯都亮；只闭合S2，两灯都不亮；两个开关都闭合，只有绿灯亮。请在上面右图虚线内画出电路图。11.如图所示的电路盒，面板上有红、绿灯各一盏，三只拨动开关S1、S2、S3．为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表：
