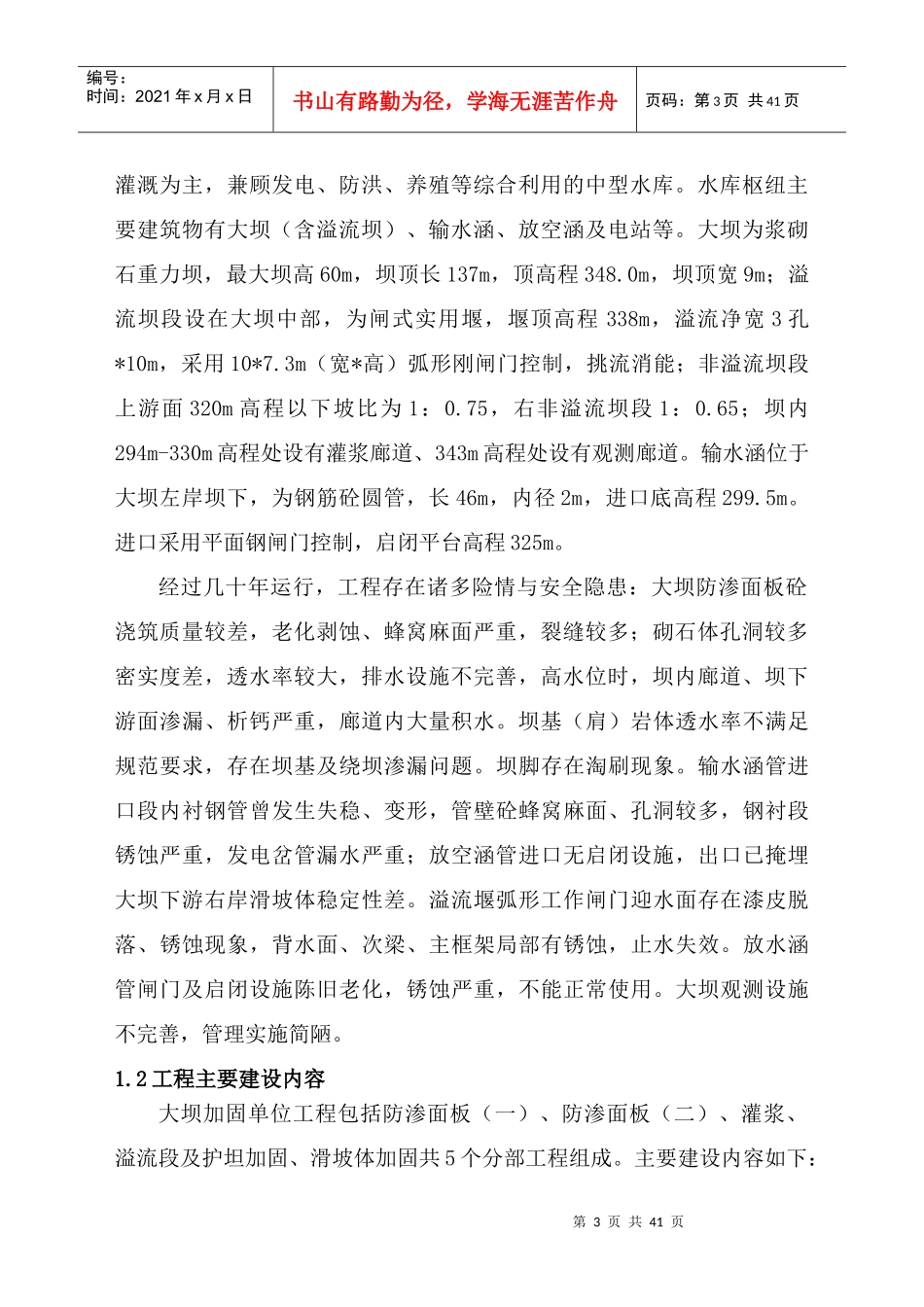

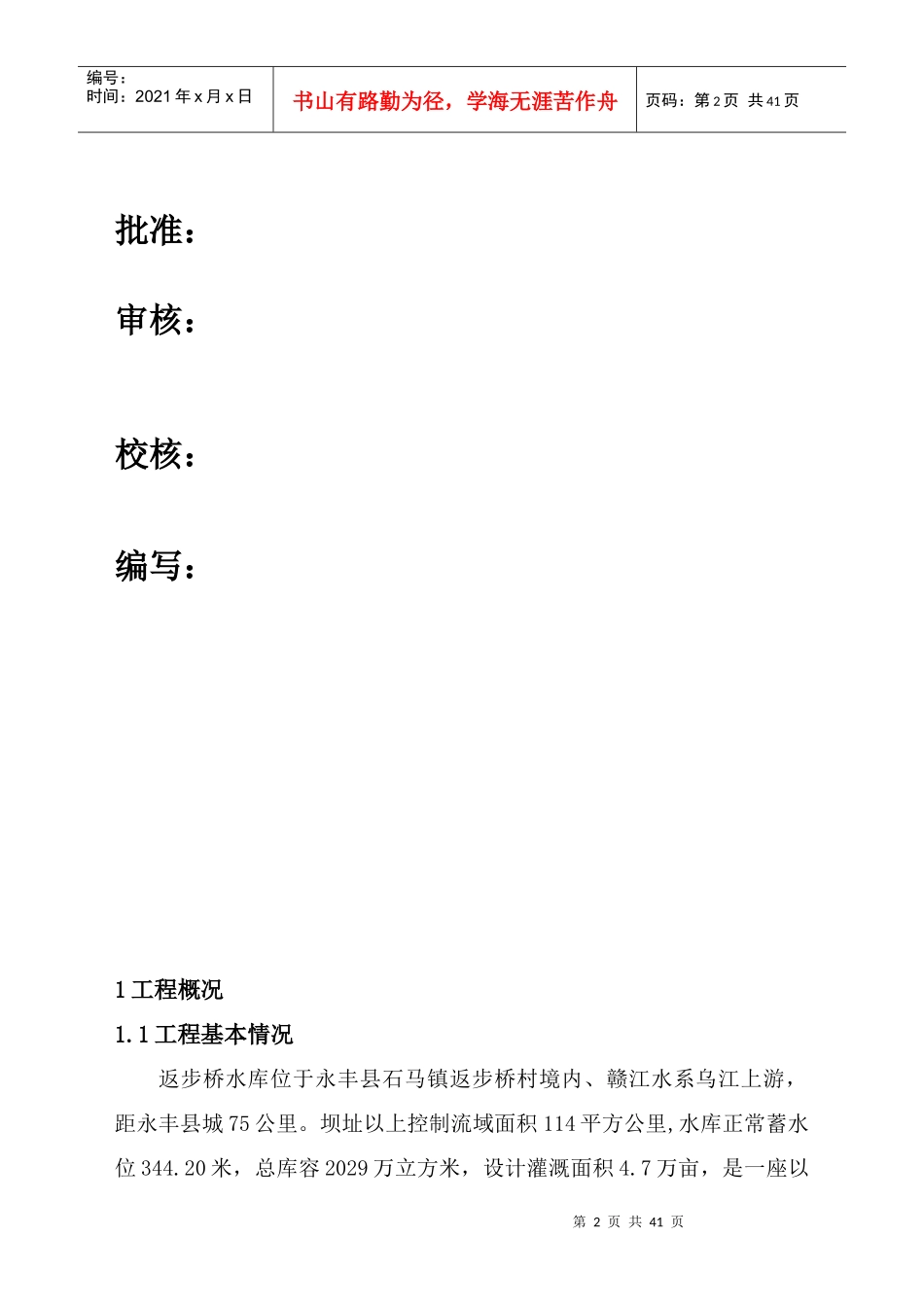

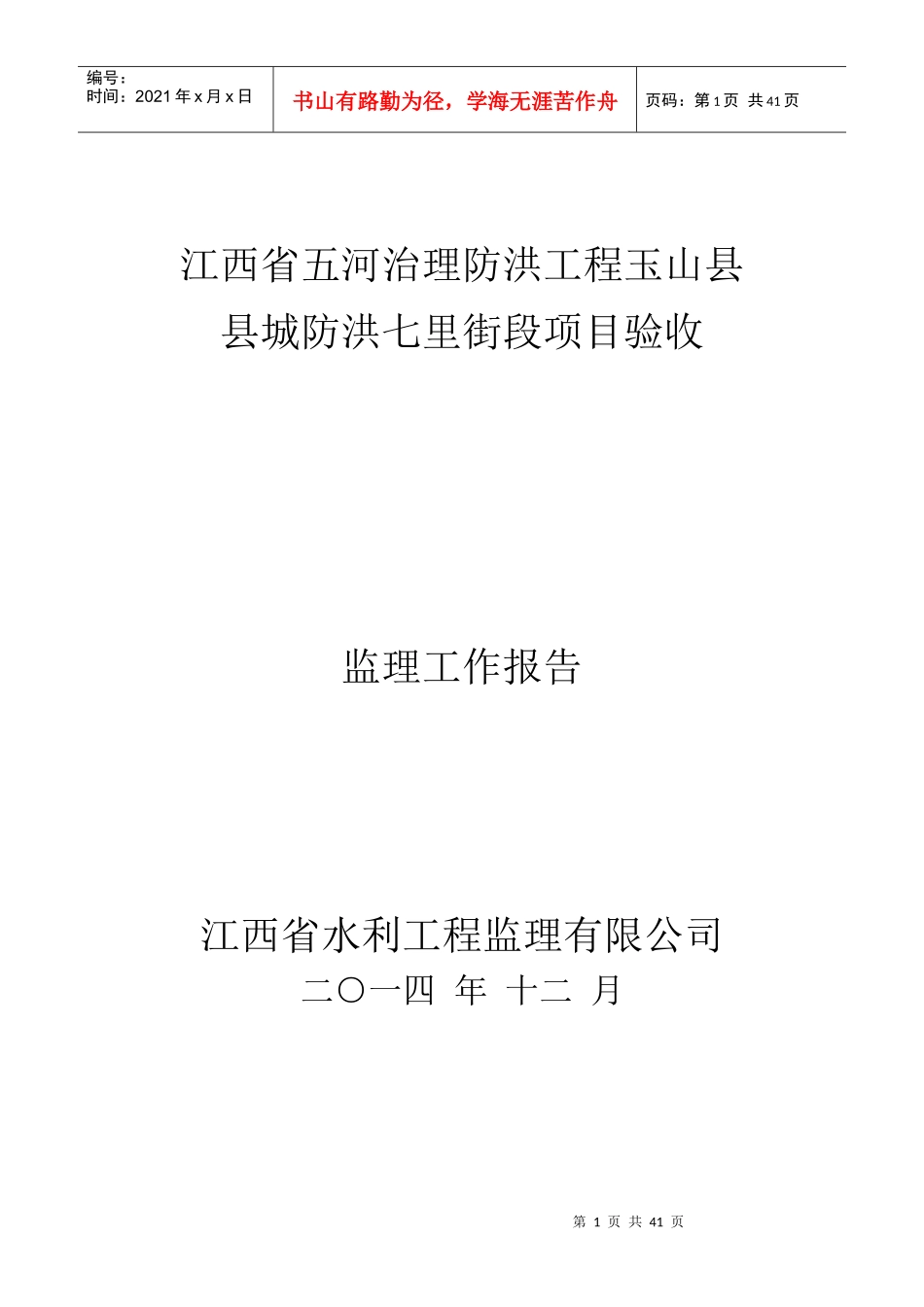

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页江西省五河治理防洪工程玉山县县城防洪七里街段项目验收监理工作报告江西省水利工程监理有限公司二○一四年十二月第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页批准：审核：校核：编写：1工程概况1.1工程基本情况返步桥水库位于永丰县石马镇返步桥村境内、赣江水系乌江上游，距永丰县城75公里。坝址以上控制流域面积114平方公里,水库正常蓄水位344.20米，总库容2029万立方米，设计灌溉面积4.7万亩，是一座以第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页灌溉为主，兼顾发电、防洪、养殖等综合利用的中型水库。水库枢纽主要建筑物有大坝（含溢流坝）、输水涵、放空涵及电站等。大坝为浆砌石重力坝，最大坝高60m，坝顶长137m，顶高程348.0m，坝顶宽9m；溢流坝段设在大坝中部，为闸式实用堰，堰顶高程338m，溢流净宽3孔*10m，采用10*7.3m（宽*高）弧形刚闸门控制，挑流消能；非溢流坝段上游面320m高程以下坡比为1：0.75，右非溢流坝段1：0.65；坝内294m-330m高程处设有灌浆廊道、343m高程处设有观测廊道。输水涵位于大坝左岸坝下，为钢筋砼圆管，长46m，内径2m，进口底高程299.5m。进口采用平面钢闸门控制，启闭平台高程325m。经过几十年运行，工程存在诸多险情与安全隐患：大坝防渗面板砼浇筑质量较差，老化剥蚀、蜂窝麻面严重，裂缝较多；砌石体孔洞较多密实度差，透水率较大，排水设施不完善，高水位时，坝内廊道、坝下游面渗漏、析钙严重，廊道内大量积水。坝基（肩）岩体透水率不满足规范要求，存在坝基及绕坝渗漏问题。坝脚存在淘刷现象。输水涵管进口段内衬钢管曾发生失稳、变形，管壁砼蜂窝麻面、孔洞较多，钢衬段锈蚀严重，发电岔管漏水严重；放空涵管进口无启闭设施，出口已掩埋大坝下游右岸滑坡体稳定性差。溢流堰弧形工作闸门迎水面存在漆皮脱落、锈蚀现象，背水面、次梁、主框架局部有锈蚀，止水失效。放水涵管闸门及启闭设施陈旧老化，锈蚀严重，不能正常使用。大坝观测设施不完善，管理实施简陋。1.2工程主要建设内容大坝加固单位工程包括防渗面板（一）、防渗面板（二）、灌浆、溢流段及护坦加固、滑坡体加固共5个分部工程组成。主要建设内容如下：第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页1.2.1防渗面板：在原防渗面板前加设厚1～3.5m的C25W6砼防渗面板，面板嵌入基岩1m，并设置锚筋与原坝体连接。1.2.2溢流段及护坦加固：对原溢流堰面凿除30cm，重新浇筑30cm厚C30砼，新老砼采用锚筋连接，对闸墩、边墙剥落处采用丙乳砂浆修补；更换弧形闸门及其启闭设施；溢流坝下游新增C20砼护坦，河道两侧新建C20砼挡墙。1.2.3灌浆：对坝基、坝肩采用帷幕灌浆防渗，按单排、III序布置，共59个孔，孔距3m，帷幕底部深入相对不透水层顶部（q≤3lu）以下5m。对坝体局部进行充填灌浆，在坝顶布置两排共16个充填灌浆孔，下游孔深入原浆砌体▽318m高程，上游孔深入▽333m高程1.2.4滑坡体加固：对右岸滑坡体表层挖除清理后，进行喷C15砼支护和C20砼挡墙加固；左岸滑坡体采用高性能防护网支护。1.3工程主要设计变更本单位工程无重大设计变更，但在工程建设过程中，根据实际情况，对部分项目进行了变更设计（变更原因详见设计院提供的设计工作报告），主要设计变更见表-1：表-1设计变更文号变更内容01工程防渗面板、溢流堰面、护坦锚筋的单根抗拔力设计值为：按锚筋28天抗拔力不小于30KN。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页02大坝充填灌浆以容重为控制指标，要求充填灌浆后坝体容重不小于20.8KN/m3。1.4工程主要设计技术指标1.4.1坝体防渗面板防渗面板厚度为1~3.5m，即灌浆平台高程305.0m以下面板厚度为3.5m，高程305.0~320.0m面板设计厚度为2.0~1.0m，320.0m高程以上为1.0m；面板砼抗渗标号为W6，抗压强度为C25；面板面层配φ12@160*160mm钢筋网；防渗面板必须嵌入基岩...
