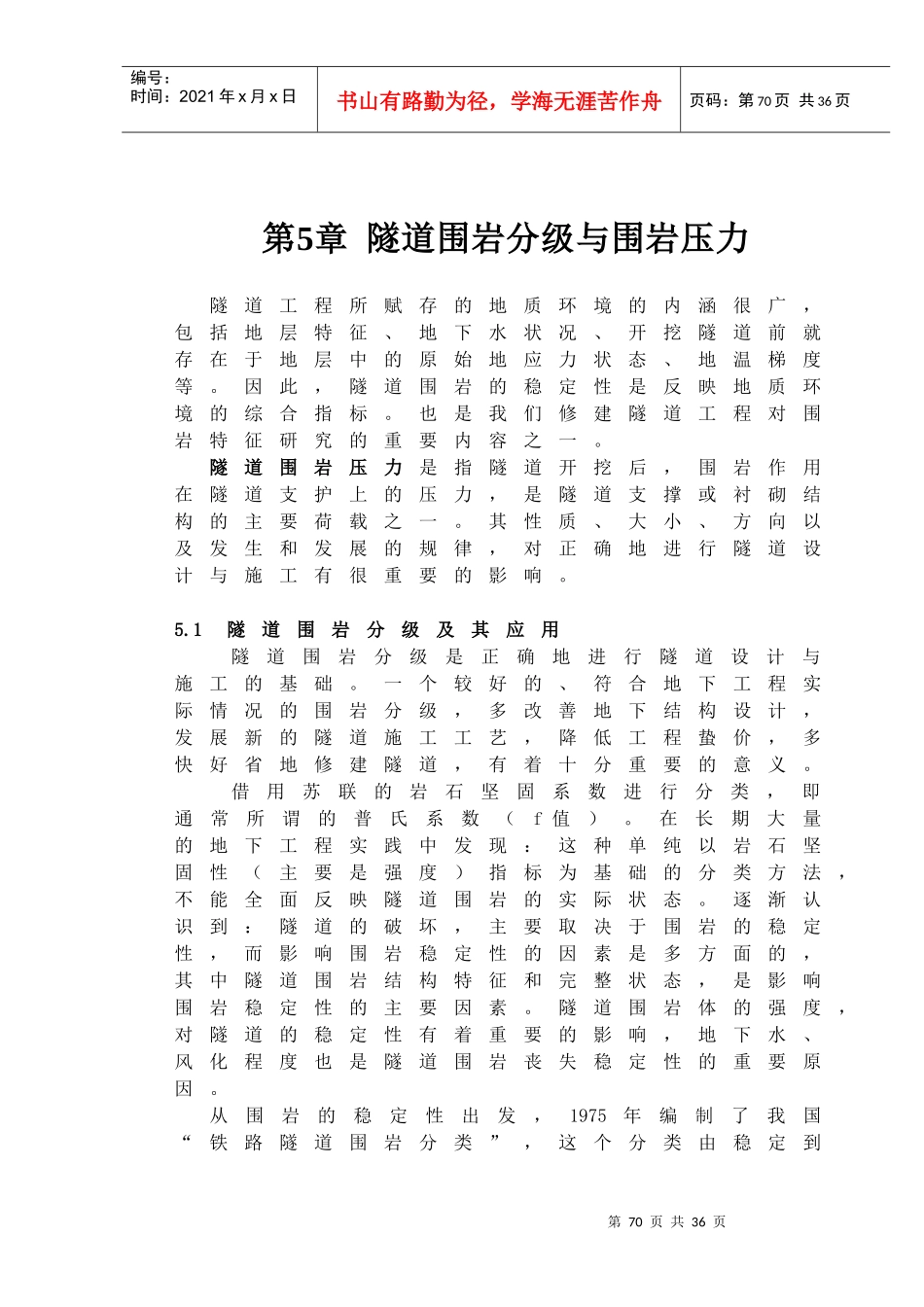

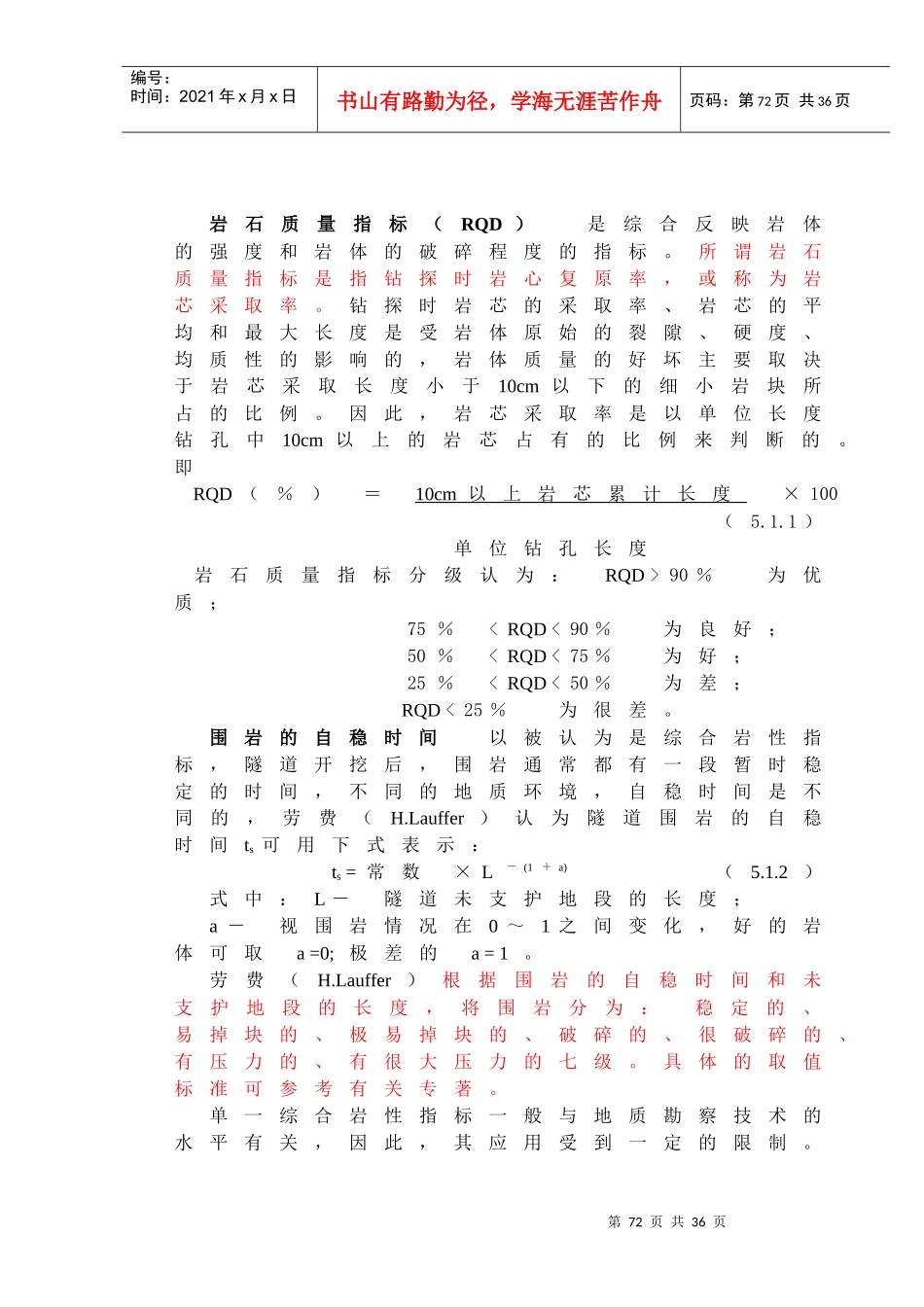

第70页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第70页共36页第5章隧道围岩分级与围岩压力隧道工程所赋存的地质环境的内涵很广，包括地层特征、地下水状况、开挖隧道前就存在于地层中的原始地应力状态、地温梯度等。因此，隧道围岩的稳定性是反映地质环境的综合指标。也是我们修建隧道工程对围岩特征研究的重要内容之一。隧道围岩压力是指隧道开挖后，围岩作用在隧道支护上的压力，是隧道支撑或衬砌结构的主要荷载之一。其性质、大小、方向以及发生和发展的规律，对正确地进行隧道设计与施工有很重要的影响。5.1隧道围岩分级及其应用隧道围岩分级是正确地进行隧道设计与施工的基础。一个较好的、符合地下工程实际情况的围岩分级，多改善地下结构设计，发展新的隧道施工工艺，降低工程蛰价，多快好省地修建隧道，有着十分重要的意义。借用苏联的岩石坚固系数进行分类，即通常所谓的普氏系数（f值）。在长期大量的地下工程实践中发现：这种单纯以岩石坚固性（主要是强度）指标为基础的分类方法，不能全面反映隧道围岩的实际状态。逐渐认识到：隧道的破坏，主要取决于围岩的稳定性，而影响围岩稳定性的因素是多方面的，其中隧道围岩结构特征和完整状态，是影响围岩稳定性的主要因素。隧道围岩体的强度，对隧道的稳定性有着重要的影响，地下水、风化程度也是隧道围岩丧失稳定性的重要原因。从围岩的稳定性出发，1975年编制了我国“铁路隧道围岩分类”，这个分类由稳定到第71页共36页第70页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第71页共36页不稳定共分六类，代替了多年沿用的从岩石坚固性系数来分级的方法。我国公路隧道围岩分级起步较晚，随着我国经济的发展，公路交通得到较大的发展，大量的公路隧道修建，需要有一个适合我国工期的公路隧道围岩分级，于1990年，根据我国铁路隧道的围岩分级为基础，编制了我国“公路隧道围岩分级”。从国内外的发展中可以看出，以隧道围岩的稳定性为基础进行分级是总的趋势。但分级指标方面，大多数正在从定性描述、经验判断向定量描述发展。5.1.1隧道围岩分级的因素指标及其选择围岩分级的指标，主要考虑影响围岩稳定性的因素或其组合的因素，大体有以下几种：1．单一的岩性指标一般有岩石的抗压和抗拉强度、弹性模量等物理力学参数；岩石的抗钻性、抗爆性等工程指标。在一些特定的分级中，如确定钻眼功效、炸药消耗量等，土石方工程中划分岩石的软硬、开挖的难易，均可采用岩石的单一岩性指标进行分级。一般多采用岩石的单轴饱和极限抗压强度作为基本的分级指标，具有试验简单，数据可靠的优点。但单一岩性指标只能表达岩体特征的一个方面，用来作为分级的唯一指标是不合适的。如老黄土地层，在无水的条件下，强度虽然低，但稳定性却很高。2．单一的综合岩性指标以单一的指标，反映岩体的综合因素。这些指标有岩体的弹性波传播速度弹性波传播速度与岩体的强度和完整性成正比，其指标反映了岩石的力学性质和岩体的破碎程度的综合因素。第72页共36页第71页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第72页共36页岩石质量指标（RQD）是综合反映岩体的强度和岩体的破碎程度的指标。所谓岩石质量指标是指钻探时岩心复原率，或称为岩芯采取率。钻探时岩芯的采取率、岩芯的平均和最大长度是受岩体原始的裂隙、硬度、均质性的影响的，岩体质量的好坏主要取决于岩芯采取长度小于10cm以下的细小岩块所占的比例。因此，岩芯采取率是以单位长度钻孔中10cm以上的岩芯占有的比例来判断的。即RQD（％）＝10cm以上岩芯累计长度×100（5.1.1）单位钻孔长度岩石质量指标分级认为：RQD>90％为优质；75％
