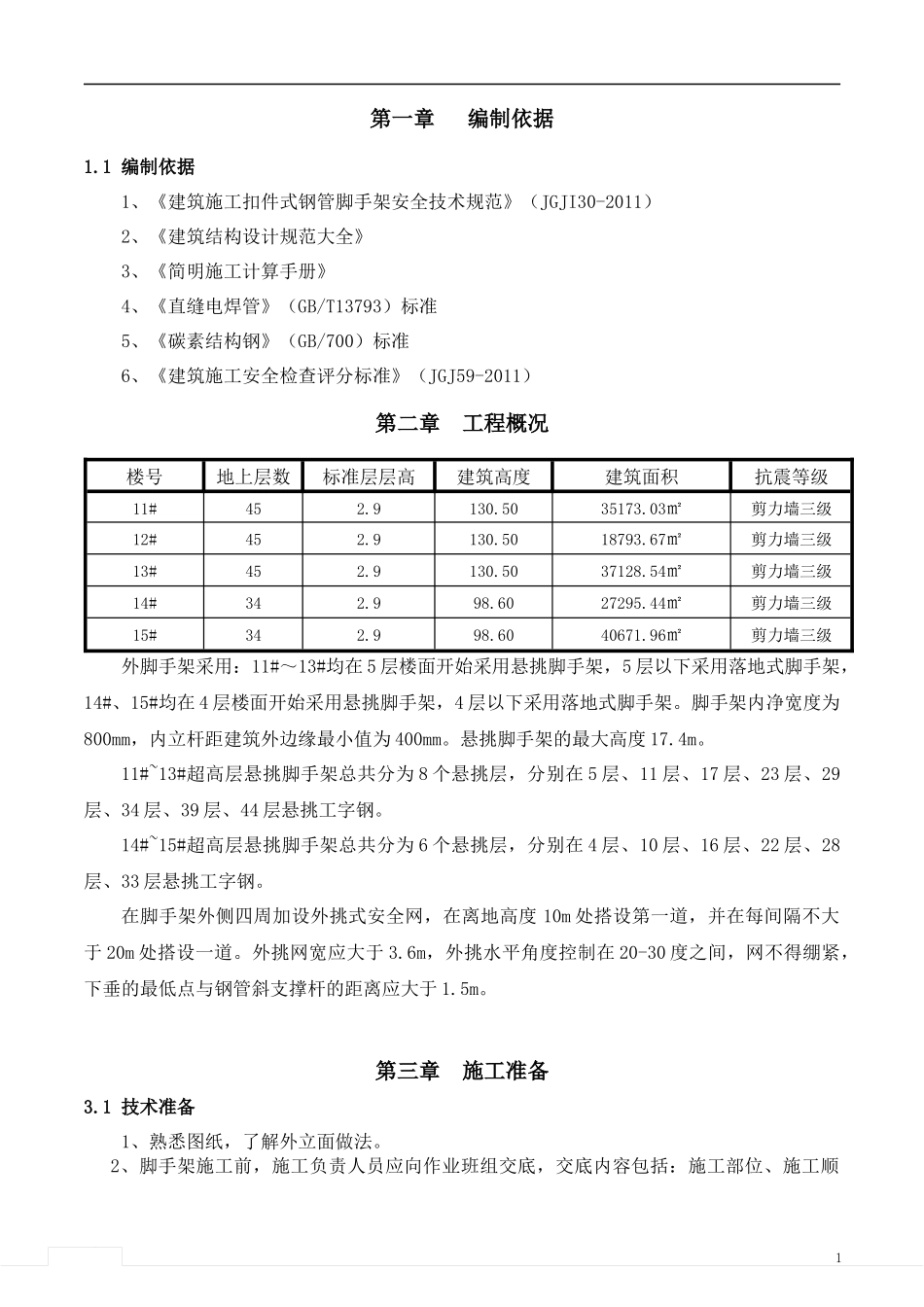

1第一章编制依据1.1编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJI30-2011）2、《建筑结构设计规范大全》3、《简明施工计算手册》4、《直缝电焊管》（GB/T13793）标准5、《碳素结构钢》（GB/700）标准6、《建筑施工安全检查评分标准》（JGJ59-2011）第二章工程概况楼号地上层数标准层层高建筑高度建筑面积抗震等级11#452.9130.5035173.03㎡剪力墙三级12#452.9130.5018793.67㎡剪力墙三级13#452.9130.5037128.54㎡剪力墙三级14#342.998.6027295.44㎡剪力墙三级15#342.998.6040671.96㎡剪力墙三级外脚手架采用：11#～13#均在5层楼面开始采用悬挑脚手架，5层以下采用落地式脚手架，14#、15#均在4层楼面开始采用悬挑脚手架，4层以下采用落地式脚手架。脚手架内净宽度为800mm，内立杆距建筑外边缘最小值为400mm。悬挑脚手架的最大高度17.4m。11#~13#超高层悬挑脚手架总共分为8个悬挑层，分别在5层、11层、17层、23层、29层、34层、39层、44层悬挑工字钢。14#~15#超高层悬挑脚手架总共分为6个悬挑层，分别在4层、10层、16层、22层、28层、33层悬挑工字钢。在脚手架外侧四周加设外挑式安全网，在离地高度10m处搭设第一道，并在每间隔不大于20m处搭设一道。外挑网宽应大于3.6m，外挑水平角度控制在20-30度之间，网不得绷紧，下垂的最低点与钢管斜支撑杆的距离应大于1.5m。第三章施工准备3.1技术准备1、熟悉图纸，了解外立面做法。2、脚手架施工前，施工负责人员应向作业班组交底，交底内容包括：施工部位、施工顺57序、施工工艺、构造层次、节点设防方法、增强部位及做法，安全检查的标准和施工中的安全注意事项等。3.2材料准备3.2.1钢管1、脚手架钢管选用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢要求。钢管尺寸选用φ48×2.75mm，表面锈蚀深度Δ≤0.5mm，长度小于1.5m的各种杆件钢管端部弯曲偏差Δ≤5mm，当4m
