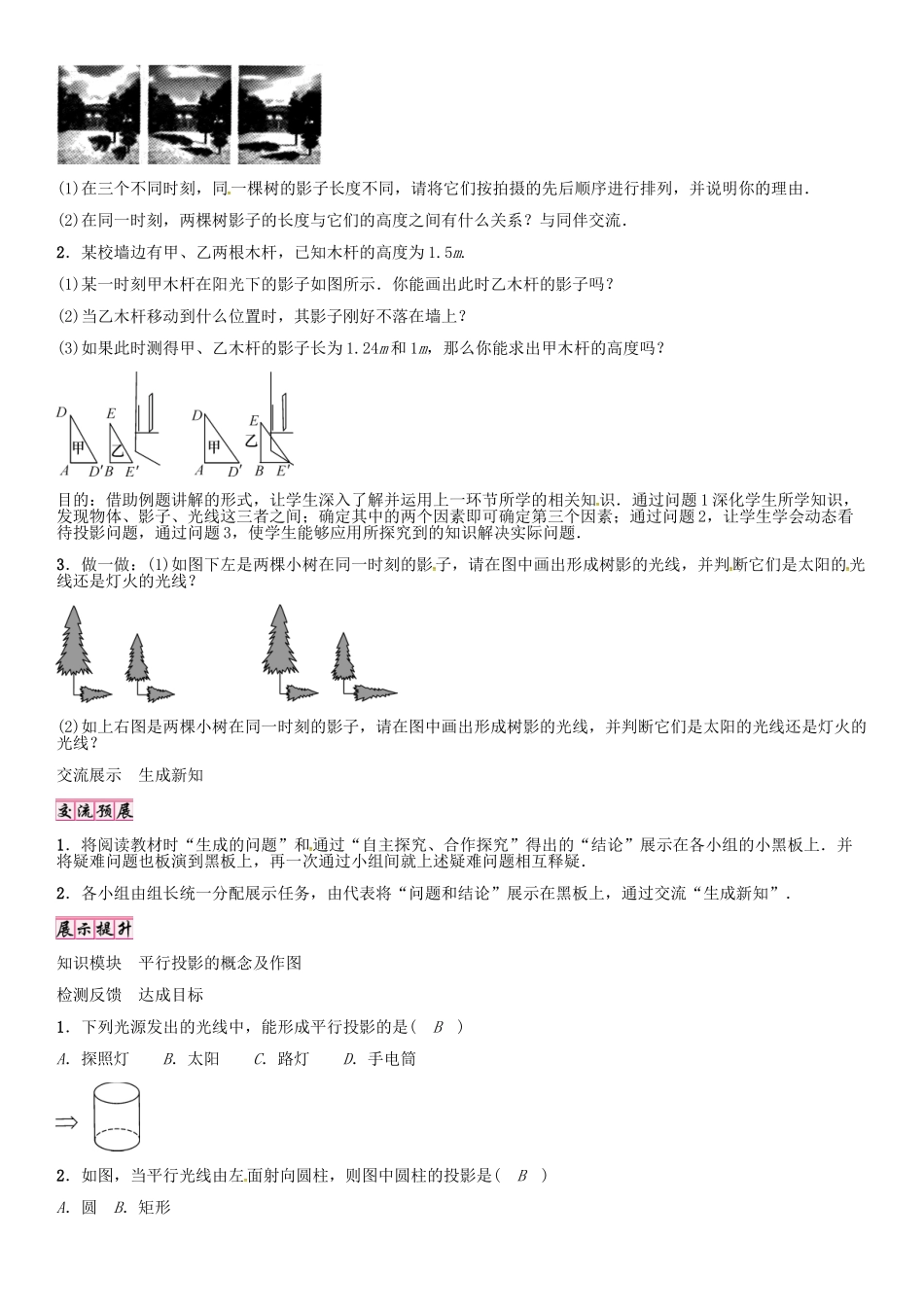

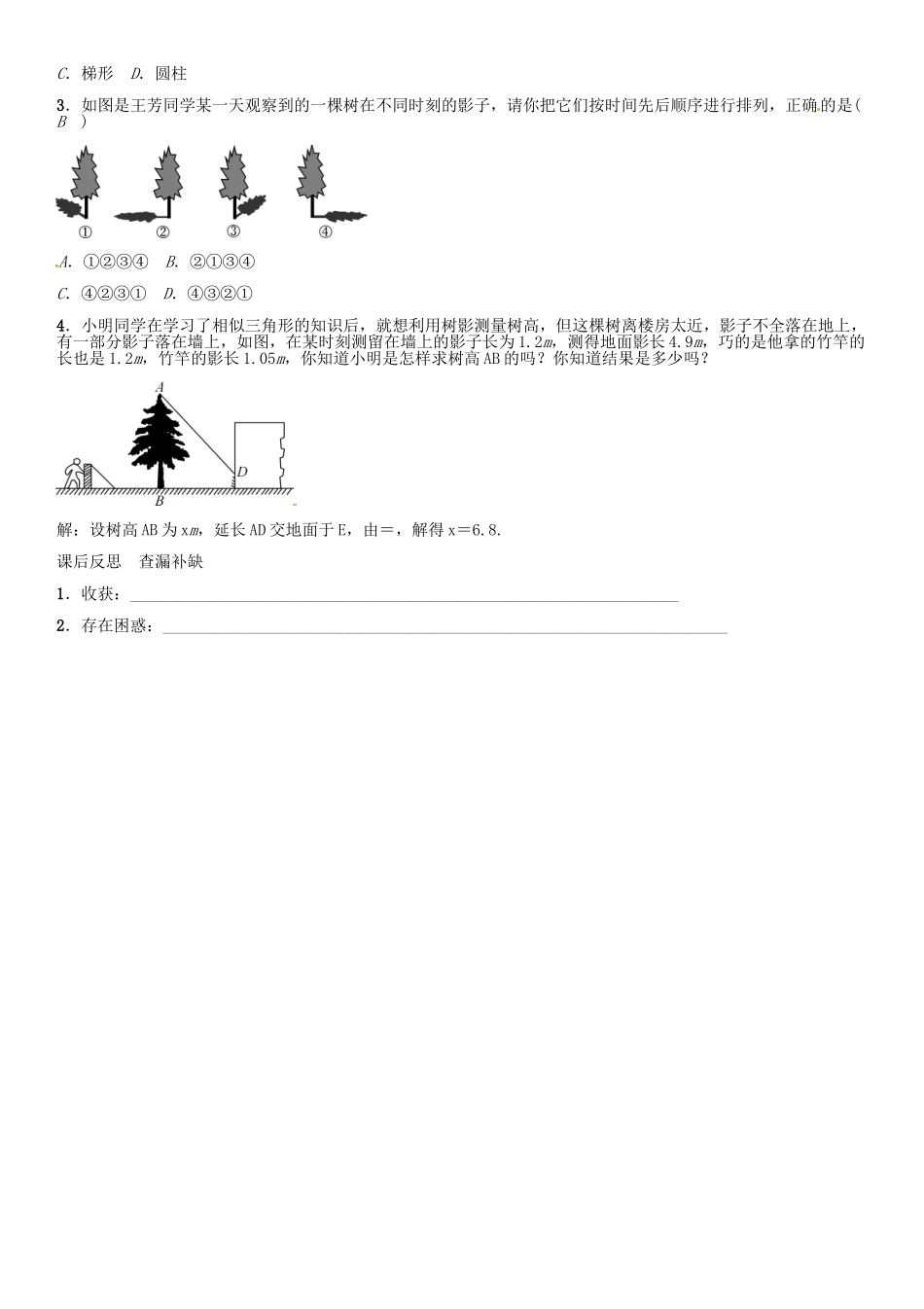

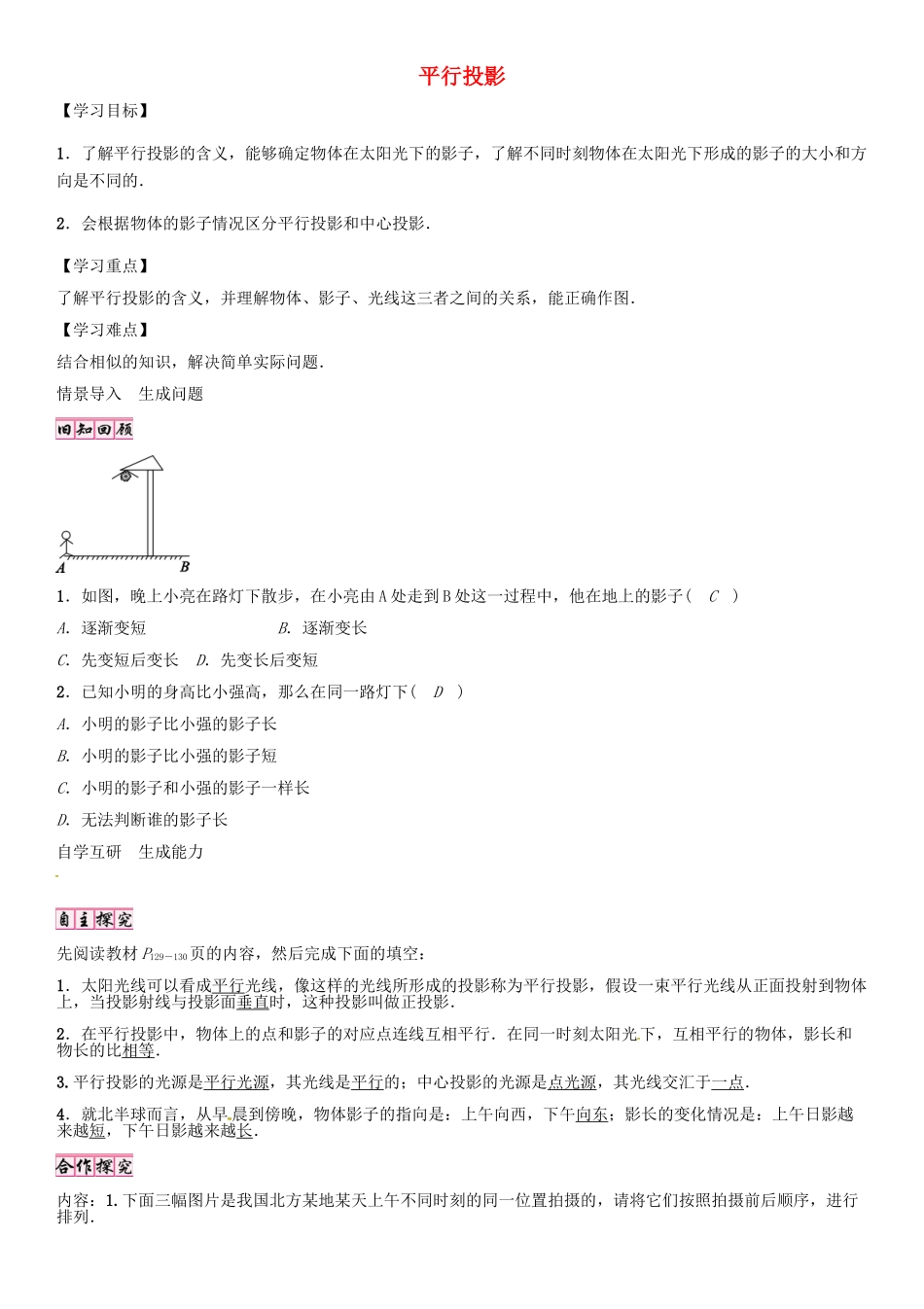

平行投影【学习目标】1．了解平行投影的含义，能够确定物体在太阳光下的影子，了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的．2．会根据物体的影子情况区分平行投影和中心投影．【学习重点】了解平行投影的含义，并理解物体、影子、光线这三者之间的关系，能正确作图．【学习难点】结合相似的知识，解决简单实际问题．情景导入生成问题1．如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子(C)A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短2．已知小明的身高比小强高，那么在同一路灯下(D)A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．无法判断谁的影子长自学互研生成能力先阅读教材P129－130页的内容，然后完成下面的填空：1．太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影，假设一束平行光线从正面投射到物体上，当投影射线与投影面垂直时，这种投影叫做正投影．2．在平行投影中，物体上的点和影子的对应点连线互相平行．在同一时刻太阳光下，互相平行的物体，影长和物长的比相等．3.平行投影的光源是平行光源，其光线是平行的；中心投影的光源是点光源，其光线交汇于一点．4．就北半球而言，从早晨到傍晚，物体影子的指向是：上午向西，下午向东；影长的变化情况是：上午日影越来越短，下午日影越来越长．内容：1.下面三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的，请将它们按照拍摄前后顺序，进行排列．(1)在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由．(2)在同一时刻，两棵树影子的长度与它们的高度之间有什么关系？与同伴交流．2．某校墙边有甲、乙两根木杆，已知木杆的高度为1.5m.(1)某一时刻甲木杆在阳光下的影子如图所示．你能画出此时乙木杆的影子吗？(2)当乙木杆移动到什么位置时，其影子刚好不落在墙上？(3)如果此时测得甲、乙木杆的影子长为1.24m和1m，那么你能求出甲木杆的高度吗？目的：借助例题讲解的形式，让学生深入了解并运用上一环节所学的相关知识．通过问题1深化学生所学知识，发现物体、影子、光线这三者之间；确定其中的两个因素即可确定第三个因素；通过问题2，让学生学会动态看待投影问题，通过问题3，使学生能够应用所探究到的知识解决实际问题．3．做一做：(1)如图下左是两棵小树在同一时刻的影子，请在图中画出形成树影的光线，并判断它们是太阳的光线还是灯火的光线？(2)如上右图是两棵小树在同一时刻的影子，请在图中画出形成树影的光线，并判断它们是太阳的光线还是灯火的光线？交流展示生成新知1．将阅读教材时“生成的问题”和通过“自主探究、合作探究”得出的“结论”展示在各小组的小黑板上．并将疑难问题也板演到黑板上，再一次通过小组间就上述疑难问题相互释疑．2．各小组由组长统一分配展示任务，由代表将“问题和结论”展示在黑板上，通过交流“生成新知”．知识模块平行投影的概念及作图检测反馈达成目标1．下列光源发出的光线中，能形成平行投影的是(B)A．探照灯B．太阳C．路灯D．手电筒2．如图，当平行光线由左面射向圆柱，则图中圆柱的投影是(B)A．圆B．矩形C．梯形D．圆柱3．如图是王芳同学某一天观察到的一棵树在不同时刻的影子，请你把它们按时间先后顺序进行排列，正确的是(B)A．①②③④B．②①③④C．④②③①D．④③②①4．小明同学在学习了相似三角形的知识后，就想利用树影测量树高，但这棵树离楼房太近，影子不全落在地上，有一部分影子落在墙上，如图，在某时刻测留在墙上的影子长为1.2m，测得地面影长4.9m，巧的是他拿的竹竿的长也是1.2m，竹竿的影长1.05m，你知道小明是怎样求树高AB的吗？你知道结果是多少吗？解：设树高AB为xm，延长AD交地面于E，由＝，解得x＝6.8.课后反思查漏补缺1．收获：___________________________________________________________________2．存在困惑：_____________________________________________________________________
