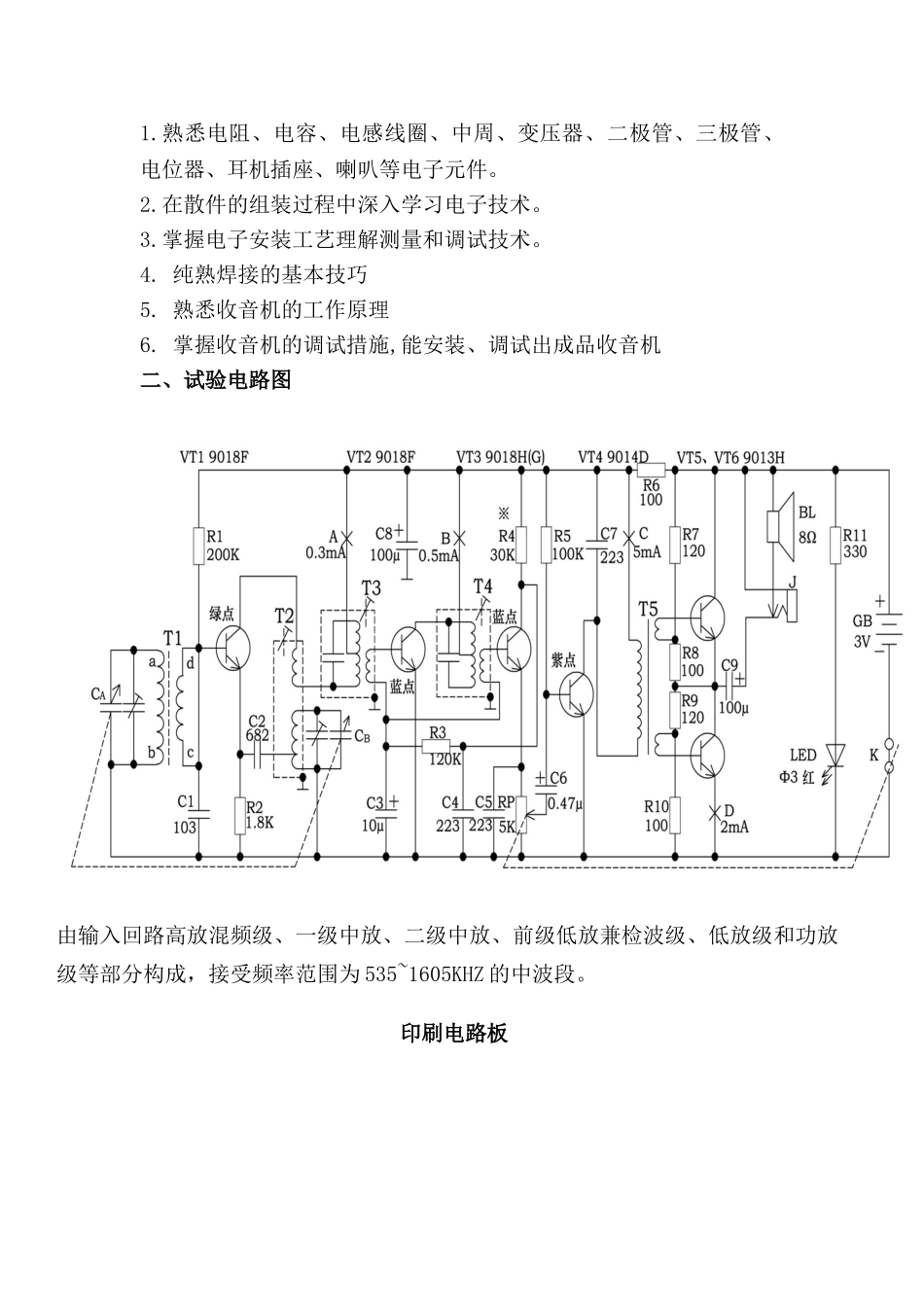

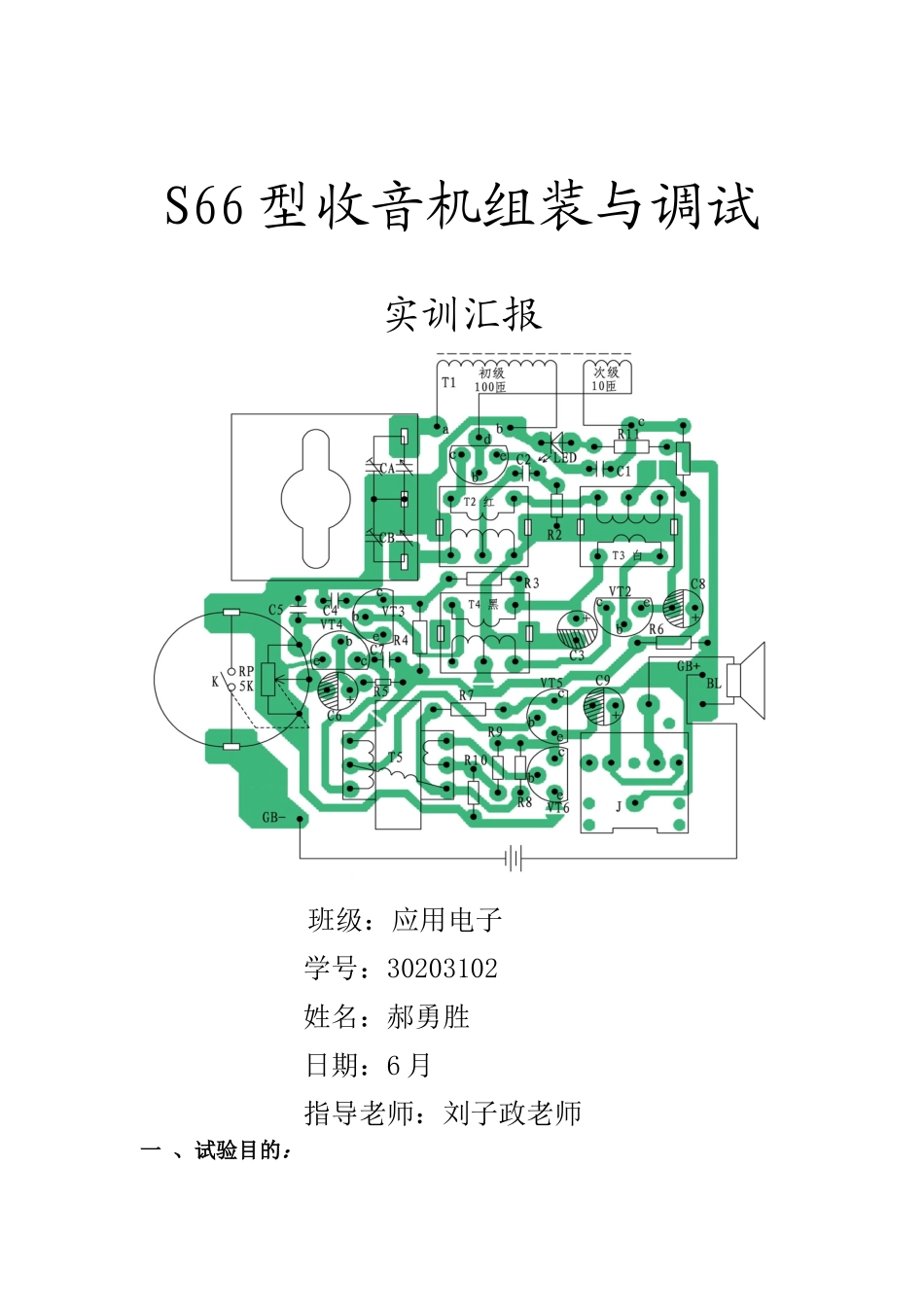

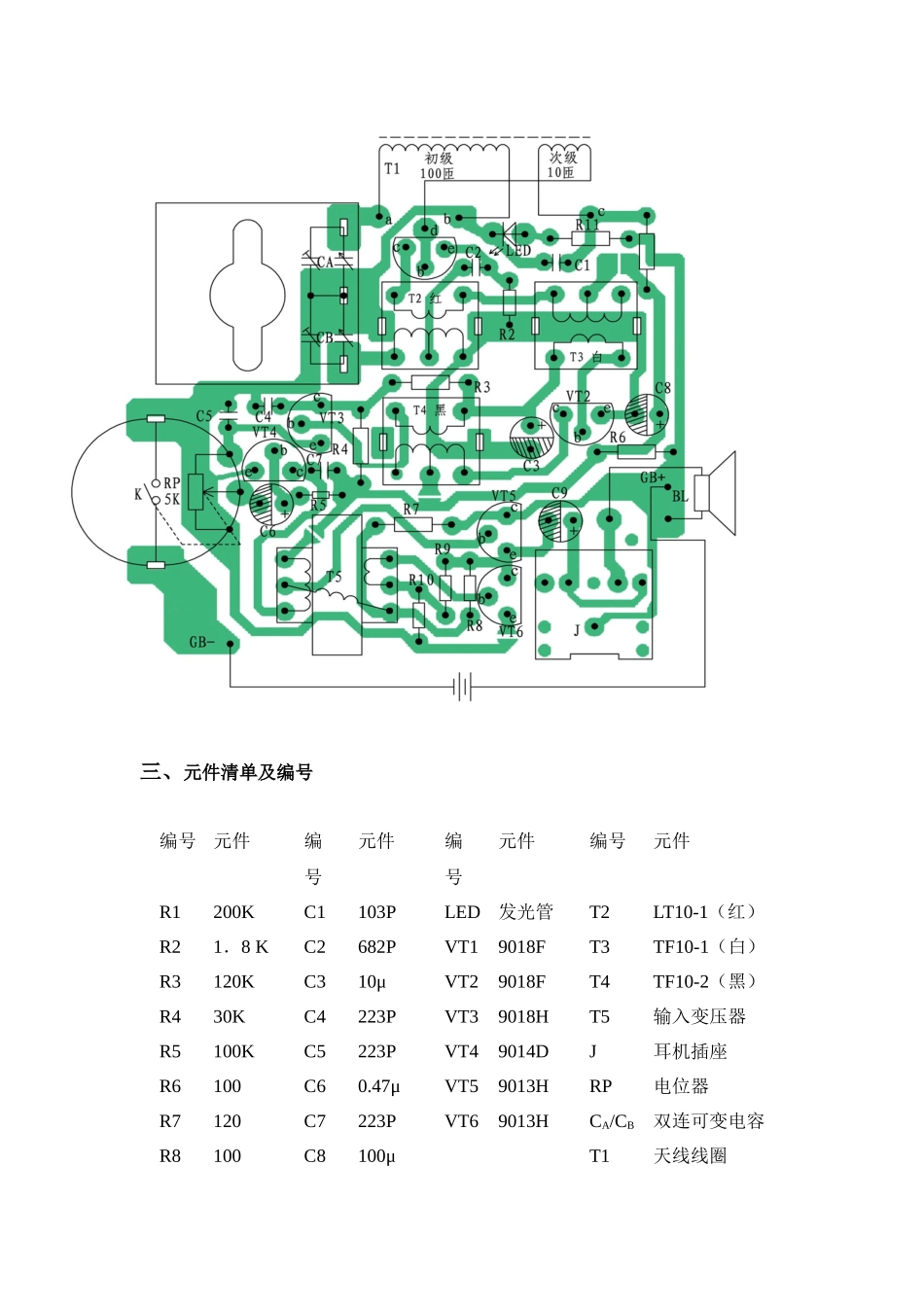

S66型收音机组装与调试实训汇报班级：应用电子学号：30203102姓名：郝勇胜日期：6月指导老师：刘子政老师一、试验目的：1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。2.在散件的组装过程中深入学习电子技术。3.掌握电子安装工艺理解测量和调试技术。4.纯熟焊接的基本技巧5.熟悉收音机的工作原理6.掌握收音机的调试措施,能安装、调试出成品收音机二、试验电路图由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分构成，接受频率范围为535~1605KHZ的中波段。印刷电路板三、元件清单及编号编号元件编号元件编号元件编号元件R1200KC1103PLED发光管T2LT10-1（红）R21．8KC2682PVT19018FT3TF10-1（白）R3120KC310μVT29018FT4TF10-2（黑）R430KC4223PVT39018HT5输入变压器R5100KC5223PVT49014DJ耳机插座R6100C60.47μVT59013HRP电位器R7120C7223PVT69013HCA/CB双连可变电容R8100C8100μT1天线线圈R9120C9100μBL扬声器R10100R11330元件清单名称型号规格数量名称型号规格数量名称型号规格数量电阻100Ω3二极管LED1电路板S66E1120Ω2三极管9013H2连接线4330Ω19014D1电池簧正、负、双连各11K819018F2螺丝自攻2×5130K19018H1沉头2.5×53100K1电位器5K带开关1半圆头1.6×51120K1可变电容CBM-223P1标签PVC刻度盘1200K1磁棒5×13×551电容旋钮不干胶1瓷片电容682P1天线线圈100T/10T1塑料件外壳1套103P1中周LF10-1（红）1磁棒支架1223P3TF10-1（白）1可变电容拨盘1电解电容0.47μ1TF10-2（黑）1电位器拨盘110μ1输入变压器E14-1101100μ2耳机插座CKX-3.5-071扬声器Φ578Ω0.5W1四、试验原理天线收到电磁波信号，通过调谐器选频后，选出要接受的电台信号。同步，在收音机中，有一种当地振荡器，产生一种跟接受频率差不多的本振信号，它跟接受信号混频，产生差频，这个差频就是中频信号。中频信号再通过中频选频放大，然后再检波，就得到了本来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接受到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一种固定中频，我国中频原则规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一种新频率即通过差频产生的中频，中频只变化了载波的频率，本来的音频包络线并没有变化，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推进扬声器发出声音。五、试验过程①焊接电阻，测好电阻的阻值然后别在纸上，按次序焊接，以免遗漏电阻，焊接完电阻之后用万用表检查一下各电阻与否还和此前的值是同样（检查与否有虚焊）。②焊接电容，先焊接瓷介电容，要注意上面的读数，接着焊电解电容了，尤其要注意长脚是＂+＂极，短脚是＂—＂极。③焊接二极管，红端为＂+＂，黑端为＂—＂。④焊接三极管，—定要认清＂e＂，＂b＂，＂c＂三管脚。⑤焊接中周及变压器，为了使印刷电路板保持平衡，我门需要先焊两个对角的中周，再焊接之前—定要识别好中周的颜色，以免焊错，⑥焊接天线线圈时，四根线一定要按照电路图精确无误的焊接好。最终焊接喇叭和电池座．按照图纸并按以上次序有条不紊地进行焊接工作，所需时间很短，和同组同学协调工作，两个便可顺利的焊接好。六、安装调试1.检测先检查各电阻阻值与否与图纸相似，各三极管、二极管与否有极性焊错，位置装错以及电路板铜箔线条有无断线或短路，焊接时有无焊锡导致电路短路现象或有无虚焊，电源得引出线的正负极与否对的．2、错误及调试①收音机通电后，发既有声音，不过声音很小。检查出是调频的旋钮没有安装好，用螺丝拧紧后，调频以便，并且声音大些了。②做出来的收音机有声音，能收到广播电台，不过频道很少。通过查资料，我明白本来收音机组装好了后来，尚有一种最重要的环节就是“统调”，收音机的敏捷度重要取决于“统调”技术：第一，调频率覆盖，保证收音机能接受到整个波段的信号；第二，调中周，即中频频率，所有精确的调整到465KHz。高放调整好了，敏捷度就上去了。能收到更多的台。七、试验心得及总结1、对电...
