2024年一级注册建筑师资格考试建筑结构历年真题解析VIP免费

2024年一级注册建筑师资格考试建筑结构历年真题解析_第1页
1/32
2024年一级注册建筑师资格考试建筑结构历年真题解析_第2页
2/32
2024年一级注册建筑师资格考试建筑结构历年真题解析_第3页
3/32

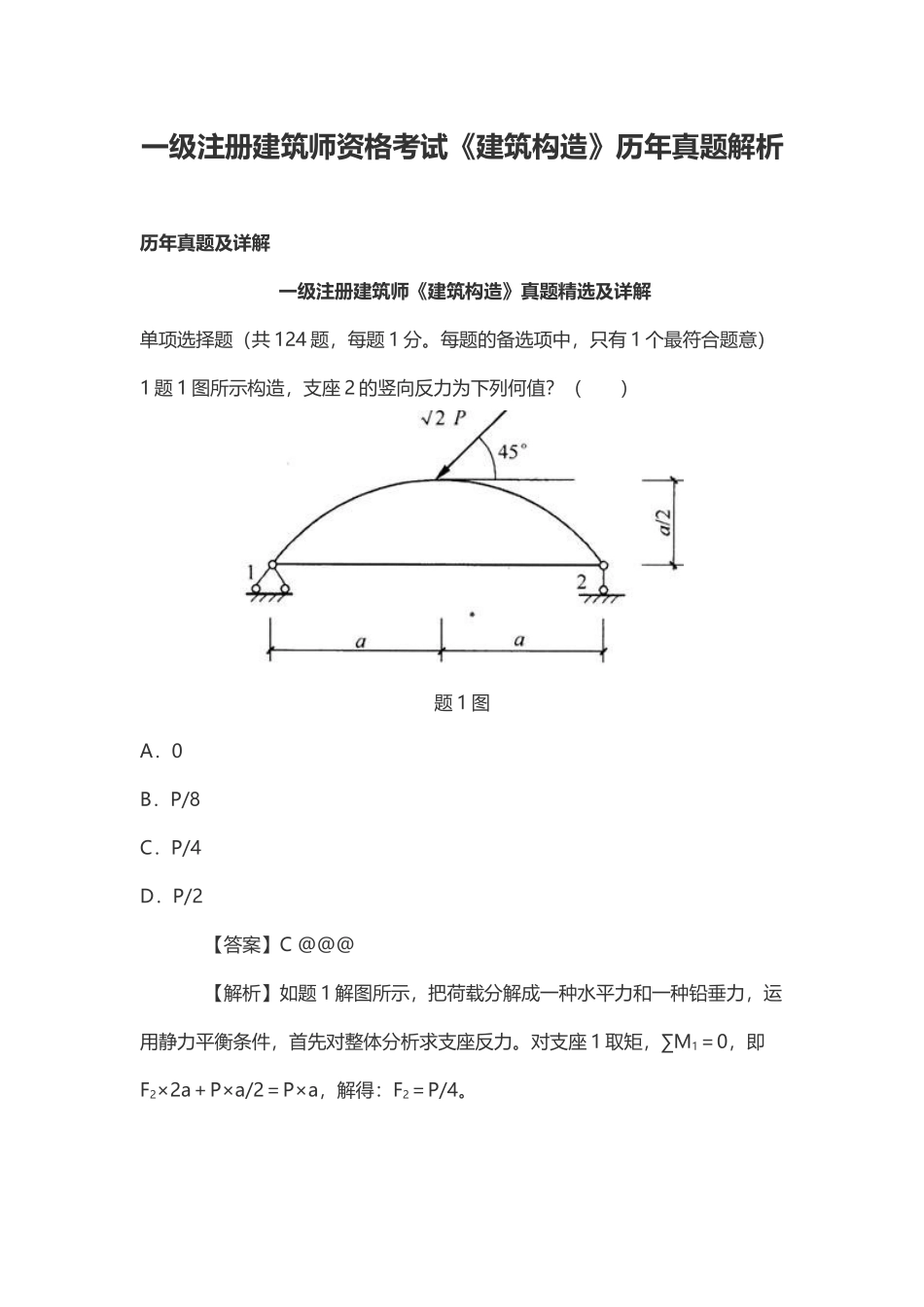

一级注册建筑师资格考试《建筑构造》历年真题解析历年真题及详解一级注册建筑师《建筑构造》真题精选及详解单项选择题(共124题,每题1分。每题的备选项中,只有1个最符合题意)1题1图所示构造,支座2的竖向反力为下列何值?()题1图A.0B.P/8C.P/4D.P/2【答案】C@@@【解析】如题1解图所示,把荷载分解成一种水平力和一种铅垂力,运用静力平衡条件,首先对整体分析求支座反力。对支座1取矩,∑M1=0,即F2×2a+P×a/2=P×a,解得:F2=P/4。题1解图2题2图所示的构造支座计算简图,属于哪种构造支座?()题2图A.可动铰支座B.固定铰支座C.定向可动支座D.固定支座【答案】D@@@【解析】图示支座中有一种链杆支座和一种固定铰支座,可以约束水平位移、竖向位移、转角,属于固定端支座。3题3图所示构造,杆Ⅰ的内力为下列何值?()题3图A.压力B.拉力C.压力D.拉力【答案】A@@@【解析】首先根据整体平衡,此构造体系只受竖直方向的力,故水平支座反力为0。图示构造可视为对称构造,且荷载对称,因此支反力也应是对称的,RA=RB=P(向上)。再用结点法求杆Ⅰ的内力,画出A结点的受力图如题3解图所示,由三角形比例关系可知,(压力)。题3解图4题4图所示构造中,支座Ⅱ的反力为下列何值?()题4图A.qa/6B.qa/2C.qa/3D.2qa【答案】A@@@【解析】设支座Ⅱ的反力F2向下,根据整体平衡对Ⅰ支座取矩,∑M1=0,即F2×3a=qa×a/2,解得:F2=qa/6。5简支三角形桁架如题5图所示,下列哪根杆的内力是错误的?()题5图A.BD杆拉力10kNB.BF杆压力14.14kNC.DF杆压力14.14kND.CD杆拉力20kN【答案】C@@@【解析】零杆鉴别措施包括:①两杆结点A上无荷载作用时(如题5解图a所示),则该两杆的内力都等于零,N1=N2=0。②三杆结点B上无荷载作用时(如题5解图b所示),假如其中有两杆在一直线上,则另一杆必为零杆,N3=0。用桁架中的零杆鉴别措施②分析结点F,可知DF杆为零杆,NDF=0。题5解图6题6图所示空间桁架,杆cd轴力为()kN。题6图A.2B.4C.D.【答案】C@@@【解析】以abc平面为xy平面,设z轴与xy平面垂直。取C为结点,根据z方向力平衡,∑Fz=0,Fcdcos45°=2,解得:7题7图所示构造中杆Ⅰ的内力为下列何值?()题7图A.拉力PB.拉力C.压力PD.压力【答案】A@@@【解析】如题7解图所示,运用截面法截开杆Ⅰ和右侧竖杆和下方的横杆,取右半部分为隔离体。对A点取矩,∑MA=0,即F1×a=P×a,解得:F1=P(拉力)。题7解图8任意一种支座计算简图中所用的支杆数应符合下列何项?()A.应不不小于这种支座反力的未知个数B.应等于这种支座反力的未知个数C.应不小于这种支座反力的未知个数D.与这种支座反力的未知个数无关【答案】B@@@【解析】支座计算简图中所用的支杆都是链杆,属于二力杆,一种杆就相称于一种支座反力,因此支杆数就等于这种支座的反力未知个数。9屋架在外力P作用下时,下列有关各杆件的受力状态的描述,哪一项对的?()题9图Ⅰ.上弦杆受压、下弦杆受拉;Ⅱ.上弦杆受拉、下弦杆受压;Ⅲ.各杆件均为轴力杆;Ⅳ.斜腹杆均为零杆A.Ⅰ、ⅢB.Ⅱ、ⅢC.Ⅰ、ⅣD.Ⅱ、Ⅳ【答案】A@@@【解析】如题9解图所示,运用结点法求解,取出B结点,画出B结点的受力图。图示构造为对称构造,荷载对称,因此支座反力也对称,因此B支座反力竖直向上,因此上弦杆受压、下弦杆受拉。桁架构造中各杆件都是二力杆,也就是轴力杆。根据零杆鉴别法可知,靠近支座的两根竖腹杆为零杆,两根斜腹杆由于结点上存在荷载不为零杆。题9解图10题10图所示构造其零杆数量为下列何值?()题10图A.0B.1C.2D.3【答案】D@@@【解析】零杆鉴别措施包括:①两杆结点A上无荷载作用时(如题10解图a所示),则该两杆的内力都等于零,N1=N2=0。②三杆结点B上无荷载作用时(如题10解图b所示),假如其中有两杆在一直线上,则另一杆必为零杆,N3=0。根据鉴别措施②,可知3根竖杆是零杆。题10解图11题11图所示梁的弯矩图形为下列何图?()题11图A.B.C.D.【答案】A@@@【解析】运用弯矩图的端点规律可知,左端铰支座上无集中力偶则弯矩为零,右端有集中力偶则弯矩为此力偶M,弯矩应画...
