杠杆原理法计算桥梁荷载横向分布系数课件VIP免费

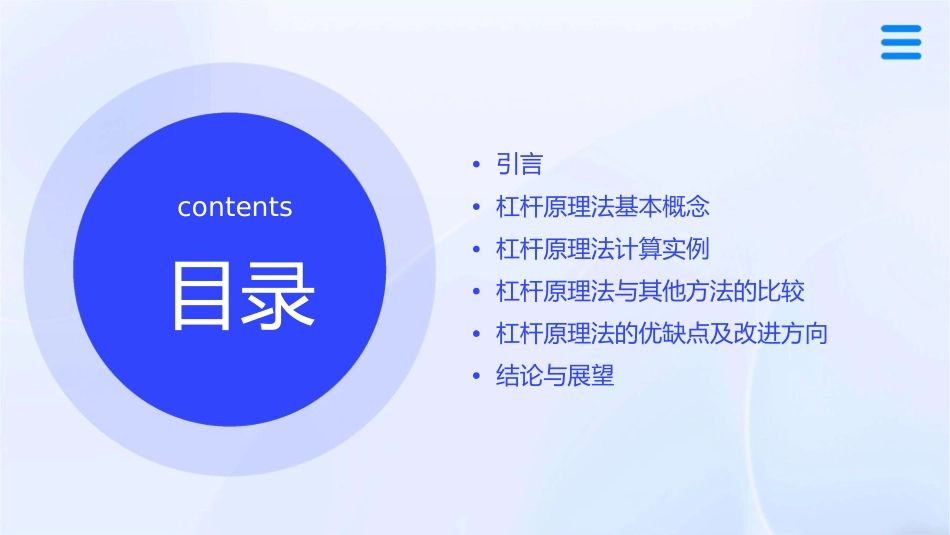

杠杆原理法计算桥梁荷载横向分布系数课件•引言contents•杠杆原理法基本概念•杠杆原理法计算实例•杠杆原理法与其他方法的比较•杠杆原理法的优缺点及改进方向•结论与展望目录01引言背景介绍桥梁是交通工程中的重要结构物，其荷载分布情况直接关系到桥梁的安全性和可靠性。在桥梁设计过程中，横向分布系数的计算是评估桥梁荷载分布情况的关键步骤。杠杆原理法是一种常用的计算桥梁荷载横向分布系数的方法。目的与意义01通过对杠杆原理法的介绍和分析，使学员了解和掌握该方法在桥梁设计中的应用。02通过实例计算，使学员能够将理论知识应用于实际工程中，提高其解决实际问题的能力。主要内容与结构01020304杠杆原理法的原理和计算步骤横向分布系数的定义和计算方课程总结与学员互动答疑环节。杠杆原理法在桥梁设计中的应用实例及计算过程详细解析。概述。法。02杠杆原理法基本概念杠杆原理法定义杠杆原理法是一种用于计算桥梁荷载横向分布系数的简化方法，它基于杠杆原理来模拟桥梁的横向受力情况。桥梁荷载横向分布系数是指桥梁承受的竖向荷载沿横向分布的系数，是设计桥梁横向结构的重要参数。杠杆原理法适用范围杠杆原理法适用于具有等刚度、等宽度的桥梁，且主要适用于主梁间距较小的连续梁或板梁。对于不同宽度的桥梁或斜梁，以及具有较大主梁间距的桥梁，需要采用其他更为精确的方法进行计算。杠杆原理法计算步骤1.确定桥梁的跨度、宽度和主梁间距2.根据桥梁的受力情况，将竖向荷载分成若干个集中荷载，并确定每个集中荷载的位置和大小。等基本参数。3.根据杠杆原理，建立每个集中荷载的力学模型，并计算出每个集中荷载对主梁产生的弯矩和剪力。4.根据弯矩和剪力的分布情况，计算出桥梁的横向分布系数。03杠杆原理法计算实例桥梁概况及参数桥梁类型：简支梁桥主梁跨度：L=10m主梁间距：b=1.5m桥梁概况及参数主梁高度：h=0.7m桥面宽度：W=10m桥面铺装厚度：tp=0.1m荷载标准值：公路-Ⅱ级计算模型建立杠杆原理法的基本思想•将每个主梁视为独立的简支梁，其受力状态与整个桥梁的受力状态无关•忽略主梁之间的横向联系，将桥面铺装和车辆荷载视为沿主梁中心线的分布荷载计算模型建立•车辆轮轴位于主梁中心线上，对主梁产生最不利的影响•主梁为等截面直梁，且截面抗弯刚度为无穷大计算模型的假设条件计算模型建立•主梁之间的横向联系刚度为零•桥面铺装为刚性体，其厚度均匀且沿主梁中心线对称分布•车辆轮轴位于主梁中心线上，且沿桥纵向移动时始终位于主梁中心线上荷载横向分布系数计算桥面铺装恒载分布系数计算•桥面铺装面积：S=L×b×tp•单位长度桥面铺装恒载：g=G/S荷载横向分布系数计算010203•桥面铺装恒载分布系数：•单个车辆轮轴对主梁产生的弯矩：车辆轮轴横向分布系数计算M1=g×h×b/(h+tp)M2=(F×L)/4荷载横向分布系数计算•单个车辆轮轴对主梁产生的剪力：F2=(F×h)/21•车辆轮轴横向分布系数：M3=M2/F223•考虑车辆移动时对主梁产生的影响，得到最终的车辆轮轴横向分布系数：M4=M3×(1-e^(-2.4×L/L0))04杠杆原理法与其他方法的比较与影响线法的比较总结词影响线法是一种通过分析影响线的形状和大小来计算荷载横向分布系数的方法，而杠杆原理法是一种直接计算荷载横向分布系数的方法。详细描述影响线法是通过分析桥梁在不同荷载作用下的变形情况，得出各个荷载作用点的反力影响线，然后根据影响线的形状和大小，利用力学公式计算荷载横向分布系数。这种方法需要较为复杂的计算和绘图过程，但可以适用于较为复杂的情况。与荷载横向分布系数经验公式的比较总结词荷载横向分布系数经验公式是根据实际工程经验总结出来的，适用于特定类型桥梁的荷载横向分布系数计算。详细描述荷载横向分布系数经验公式是根据实际工程经验总结出来的，适用于特定类型桥梁的荷载横向分布系数计算，如连续梁桥、T型梁桥等。这些经验公式通常基于大量实际观测数据和统计分析结果，具有较高的实用性和可靠性。与有限元法的比较总结词详细描述有限元法是一种通过划分网格、建立方程来模拟结构受力情况的方法，可以较为准确地计算出荷载横向分布系数。有限元法是一种通过将桥梁划分...
