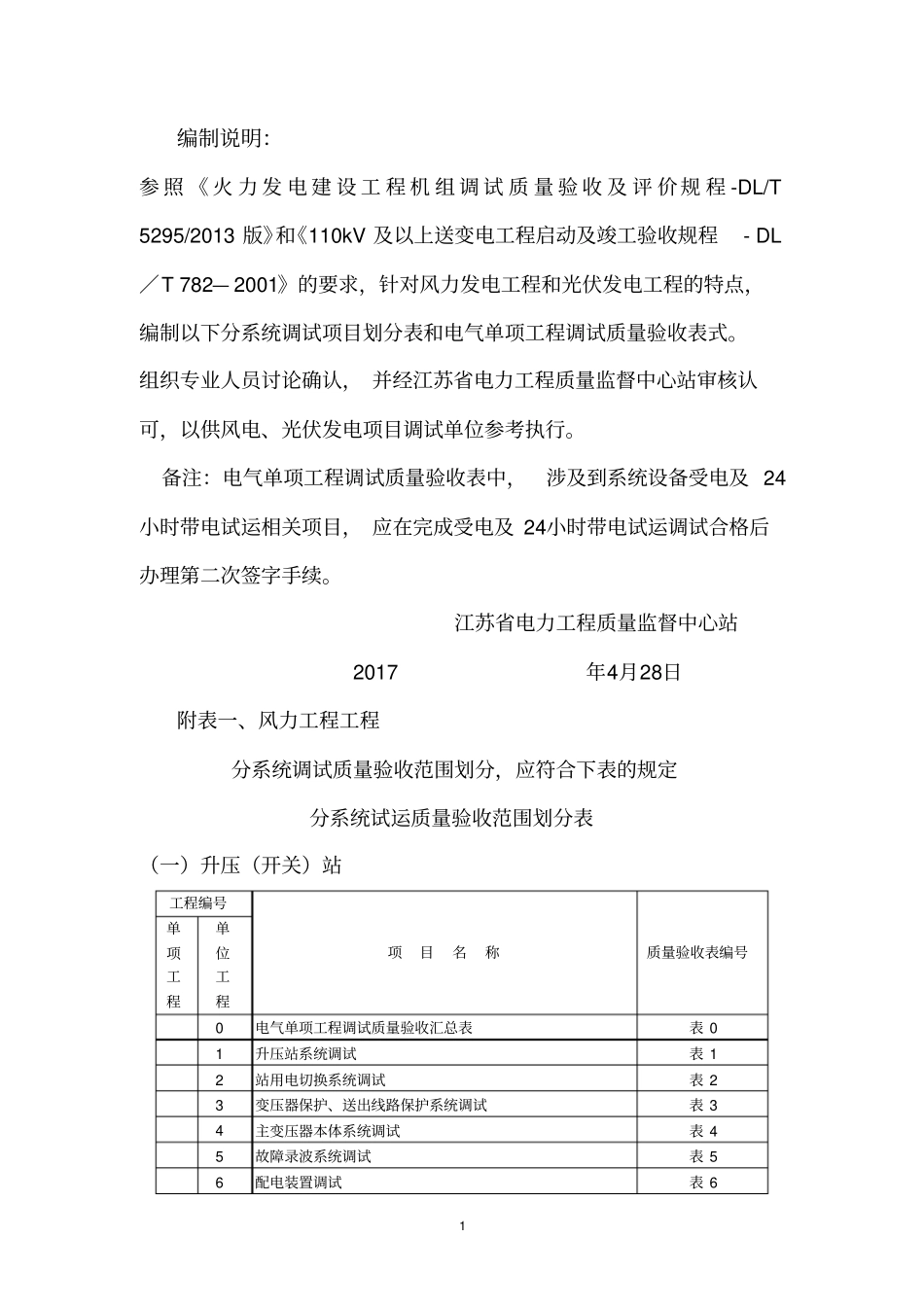

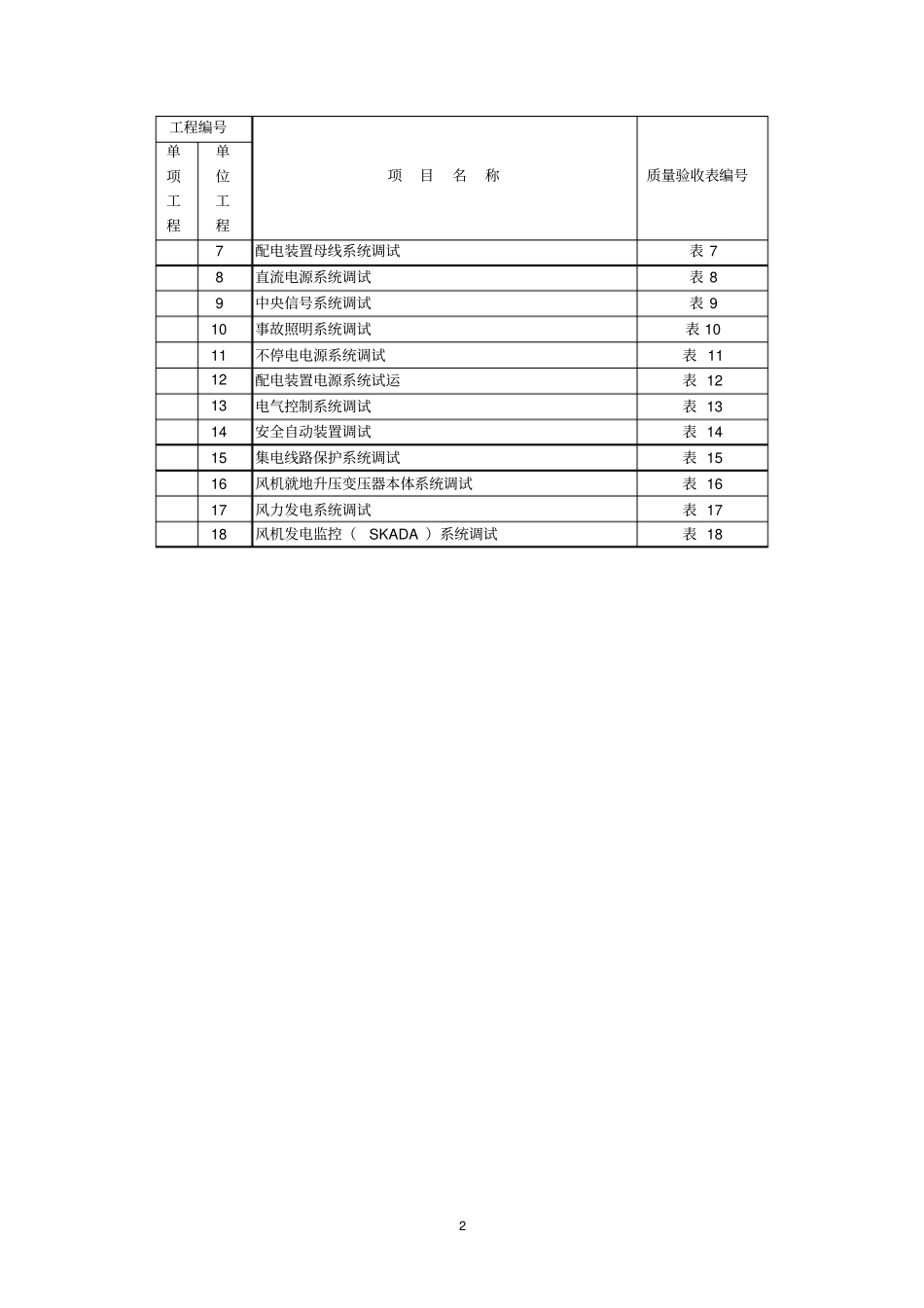

1编制说明：参照《火力发电建设工程机组调试质量验收及评价规程-DL/T5295/2013版》和《110kV及以上送变电工程启动及竣工验收规程-DL／T782—2001》的要求，针对风力发电工程和光伏发电工程的特点，编制以下分系统调试项目划分表和电气单项工程调试质量验收表式。组织专业人员讨论确认，并经江苏省电力工程质量监督中心站审核认可，以供风电、光伏发电项目调试单位参考执行。备注：电气单项工程调试质量验收表中，涉及到系统设备受电及24小时带电试运相关项目，应在完成受电及24小时带电试运调试合格后办理第二次签字手续。江苏省电力工程质量监督中心站2017年4月28日附表一、风力工程工程分系统调试质量验收范围划分，应符合下表的规定分系统试运质量验收范围划分表（一）升压（开关）站工程编号项目名称质量验收表编号单项工程单位工程0电气单项工程调试质量验收汇总表表01升压站系统调试表12站用电切换系统调试表23变压器保护、送出线路保护系统调试表34主变压器本体系统调试表45故障录波系统调试表56配电装置调试表62工程编号项目名称质量验收表编号单项工程单位工程7配电装置母线系统调试表78直流电源系统调试表89中央信号系统调试表910事故照明系统调试表1011不停电电源系统调试表1112配电装置电源系统试运表1213电气控制系统调试表1314安全自动装置调试表1415集电线路保护系统调试表1516风机就地升压变压器本体系统调试表1617风力发电系统调试表1718风机发电监控（SKADA）系统调试表183电气单项工程调试质量验收，应符合表0的规定表0电气单项工程调试质量验收汇总表序号单位工程名称验收表编号验收结果1升压站系统调试表12站用电切换系统调试表23变压器保护、送出线路保护系统调试表34主变压器本体系统调试表45故障录波系统调试表56配电装置调试表67配电装置母线系统调试表78直流电源系统调试表89中央信号系统调试表910事故照明系统调试表1011不停电电源系统调试表1112配电装置电源系统试运表1213电气控制系统调试表1314安全自动装置调试表1415集电线路保护系统调试表1516风机就地升压变压器本体系统调试表1617风力发电系统调试表1718风机发电监控（SKADA）系统调试表18施工单位（签字）年月日调试单位（签字）年月日生产单位（签字）年月日监理单位（签字）年月日建设单位（签字）年月日电气单位工程调试质量验收，应符合下列规定：1、升压站系统调试单位工程验收，应符合表1的规定。表1升压站系统调试验收表检验项目性质单位质量标准检查方法一次设备的接线及绝缘性能检查主控符合设计要求目测和试验一次设备接地检查主控正确目测检查保护、监控及自动化装置静态试验核查主控定值设置与定值单一致，动作值符合整定值允许范围，逻辑功能正确。检查记录直流二次回路、电源回路接线主控符合设计要求回路核查4检验项目性质单位质量标准检查方法TV、TA二次回路核查及极性确认主控符合设计要求回路核查防误操作闭锁回路核查及传动试验主控正确核查、试验保护传动试验主控符合设计要求试验断路器、闸刀、接地闸刀传动试验分、合闸动作正确率主控%100记录、统计分、合闸指示主控指示准确观测气体开关室通风符合设计要求投通风观察GIS气体密封性试验主控符合标准要求检查记录绝缘子检查清洁，无破损，无闪络观测新设备第一次受电主控无击穿，无闪络检查一次、二次设备核相主控正确试验保护带负荷校验主控正确检查监控及自动化装置带负荷检查主控正确检查24小时试运行主控运行正常运行记录2、站用切换系统调试单位工程验收，应符合表2的规定。表2站用电切换系统调试验收表（可能没有该单位工程，可以包括在站用电部分检查）检验项目性质单位质量标准检查方法切换装置静态试验核查定值设置与定值单一致，动作值符合整定值允许范围、逻辑功能正确检查记录相序检查及一次核相主控符合设计要求试验检查400V系统中性点接地正确回路核查整组传动主控符合设计要求试验3、主变压器保护、送出线路保护系统调试单位工程验收，应符合表3的规定。表3变压器保护、送出线路保护系统调试验收表检验项目性质单位质量标准检查方法保护装置静态试验核查定值设置与定值单一致，动作值符合整定值允许范围...
