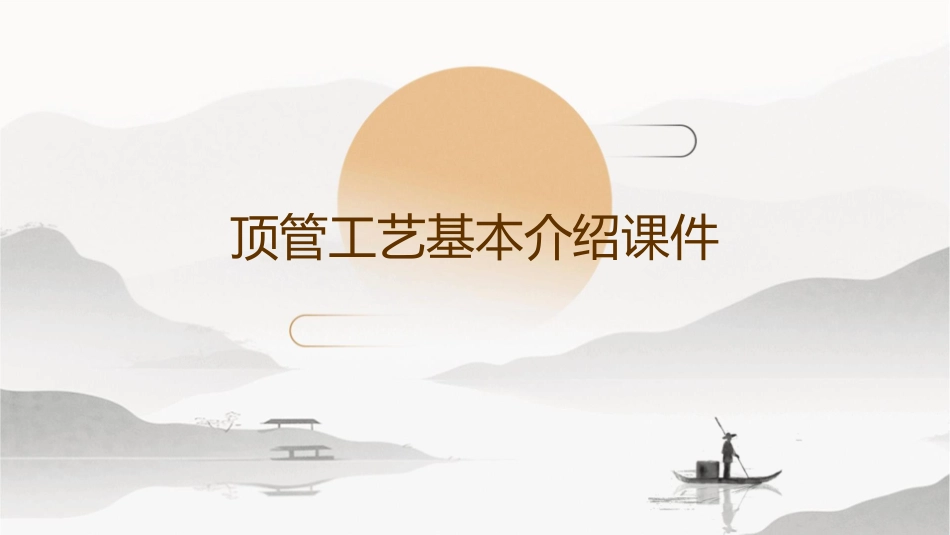

顶管工艺基本介绍课件VIP免费

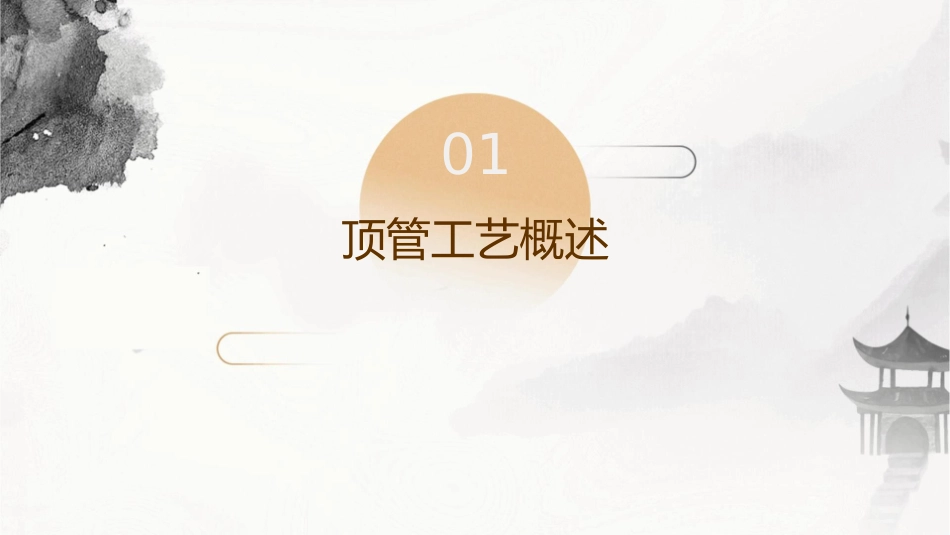

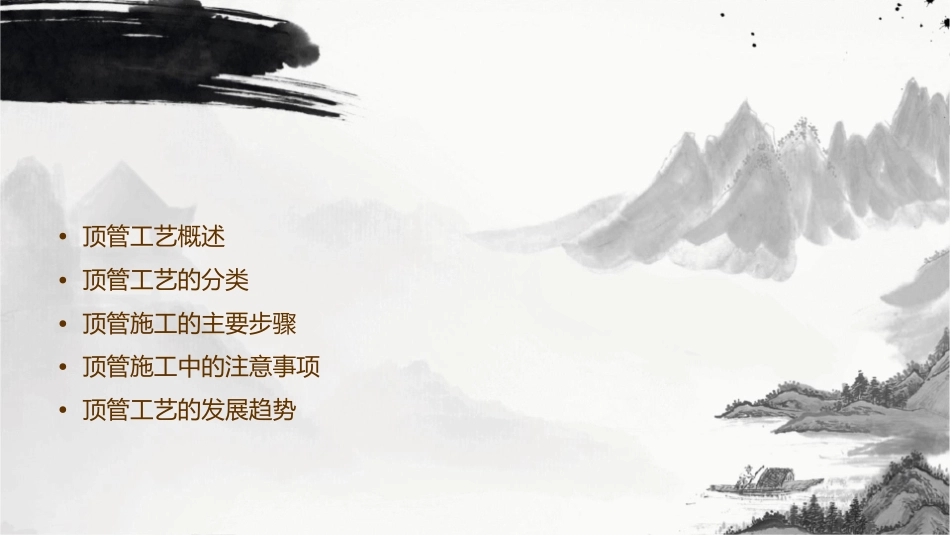

顶管工艺基本介绍课件•顶管工艺概述•顶管工艺的分类•顶管施工的主要步骤•顶管施工中的注意事项•顶管工艺的发展趋势01顶管工艺概述顶管工艺的定义01顶管工艺是一种非开挖管道铺设技术，利用顶推设备将管道顶入土层中，实现管道的铺设和更换。02顶管工艺的原理是利用主顶油缸或中继站等顶推力，将管道顶入土层中，同时挖掘出被顶入土层中的土壤，完成管道铺设。顶管工艺的特点顶管工艺具有非开挖、低噪音、低振动、低污染等特点，能够减少对周围环境和居民的影响。顶管工艺适用于各种土质条件，包括软土、粘土、砂土、砾石等，具有较高的施工效率和可靠性。顶管工艺的应用范围顶管工艺广泛应用于城市管道、通信电缆、电力电缆等地下管线的铺设和更换。顶管工艺还可应用于河流、湖泊等水下穿越工程的施工，以及地下障碍物清理等特殊工程。02顶管工艺的分类手掘式顶管总结词通过人工挖掘的方式，逐节顶进管道的顶管工艺。详细描述手掘式顶管采用人工挖掘的方式，逐节顶进管道，适用于小型管道工程，特别是在土质松软、地下水丰富的情况下。由于人工挖掘的精度和效率相对较低，手掘式顶管通常适用于短距离、小管径的管道铺设。机掘式顶管总结词通过机械挖掘的方式，逐节顶进管道的顶管工艺。详细描述机掘式顶管采用机械挖掘的方式，逐节顶进管道，适用于大型管道工程，特别是在土质较硬、地下水较少的情况下。由于机械挖掘的精度和效率较高，机掘式顶管通常适用于长距离、大管径的管道铺设。挤压式顶管总结词通过挤压方式将管道压入土层中的顶管工艺。详细描述挤压式顶管采用特殊的挤压设备，将管道压入土层中，适用于较软土质和管道口径较小的情况。该工艺具有对土层扰动小、施工速度快等优点，但管道口径和施工深度的限制较大。气压式顶管总结词通过气压差将管道顶入土层中的顶管工艺。详细描述气压式顶管采用气压差原理，通过在管道内加压，将管道顶入土层中。该工艺适用于长距离、大口径的管道铺设，具有对土层扰动小、施工速度快等优点。但气压式顶管需要严格控制气压差，以防止土层塌陷等安全问题。03顶管施工的主要步骤施工准备010203现场勘查施工组织设计施工场地布置了解施工区域的地质、水文、地下管线等状况，为后续施工提供基础数据。根据工程需求和现场情况，制定详细的施工组织计划，包括人员、设备、材料、进度等方面的安排。合理规划施工场地，设置临时设施，确保施工顺利进行。测量与定位确定顶管起点和终点顶管路径测量使用测量仪器对顶管路径进行精确测量，确保顶管施工的精度。根据施工图纸和现场实际情况，确定顶管的起点和终点位置。测量控制点在顶管路径上选定控制点，建立坐标系，为顶管施工提供准确的定位依据。顶进设备安装安装顶进设备安装后配套设施设备调试与试运行包括顶管机、液压系统、电气系统等，确保设备性能良好，能够满足施工要求。如泥浆泵、搅拌站等，为顶管施工提供必要的辅助设施。对顶进设备进行调试和试运行，确保设备正常运转，为后续施工做好准备。管段顶进顶进操作启动液压系统，推动顶管机向前顶进，同时通过泥浆泵等设备将土方运出。管段拼装将预制的管段在顶管机头部进行拼装，准备顶进。测量与纠偏在顶进过程中不断进行测量，及时发现偏差并进行纠偏，确保顶管施工的精度和质量。顶管机头到达预定位置确认到达位置当顶管机头到达预定位置时，进行最后的位置确认。结束顶进停止顶进操作，对顶管进行最后的检查和验收。清理场地对施工现场进行清理，恢复原有地面设施。04顶管施工中的注意事项安全注意事项安全防护措施操作人员资质确保施工现场设置安全围栏、警示标识，并配备必要的安全防护用品，如安全帽、手套等。顶管施工操作人员需经过专业培训，并持有相应资格证书，严禁无证操作。应急预案安全检查制定详细的安全应急预案，包括事故报告、紧急救援、现场处置等方面的内容，并定期进行演练。定期对顶管设备、施工现场进行安全检查，及时发现并消除安全隐患。质量注意事项施工前准备施工过程监控确保施工前对顶管设备进行检查、保养和维护，保证设备处于良好状态。对顶管施工过程进行实时监控，确保顶管的位置、方向、深度等...
