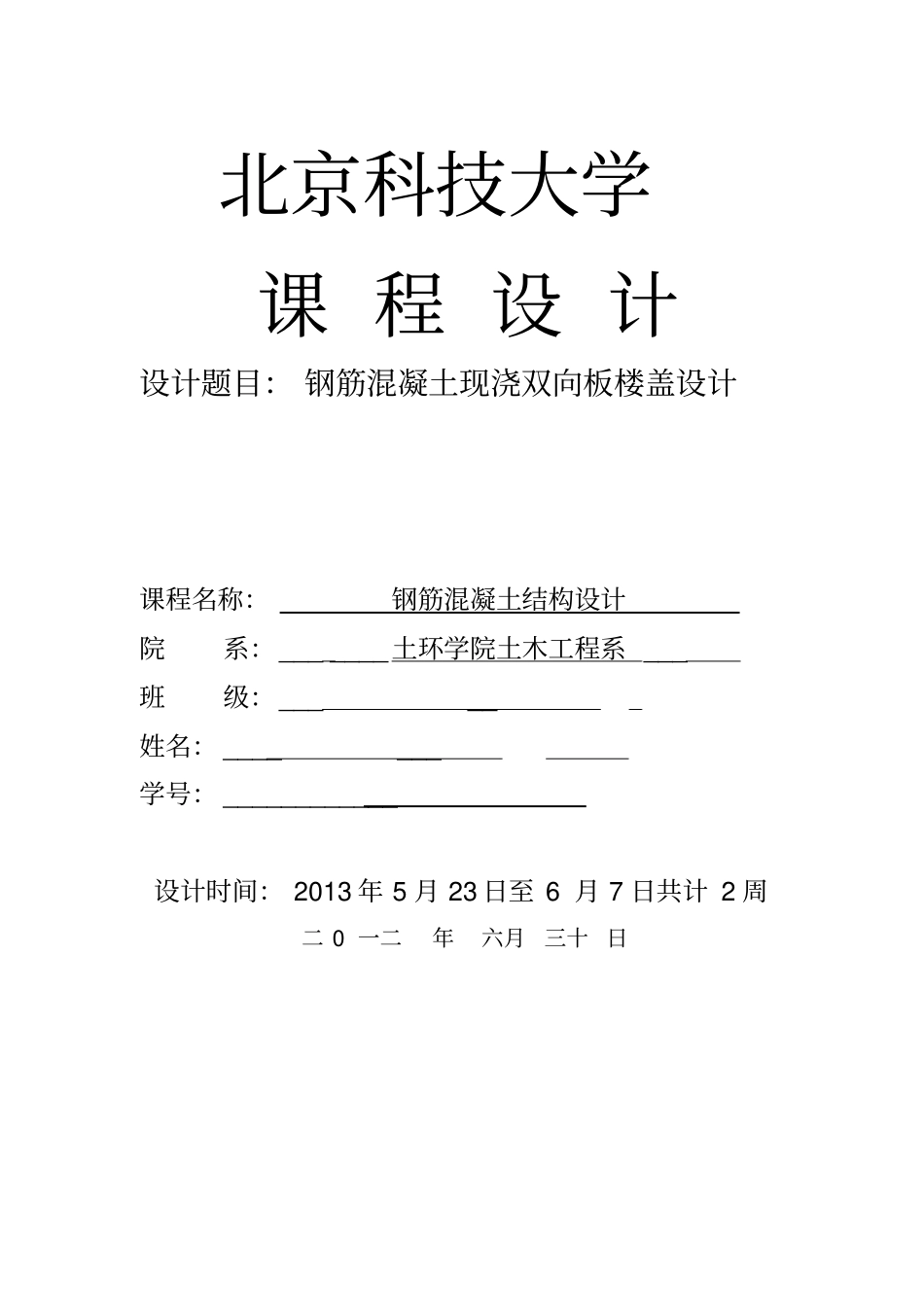

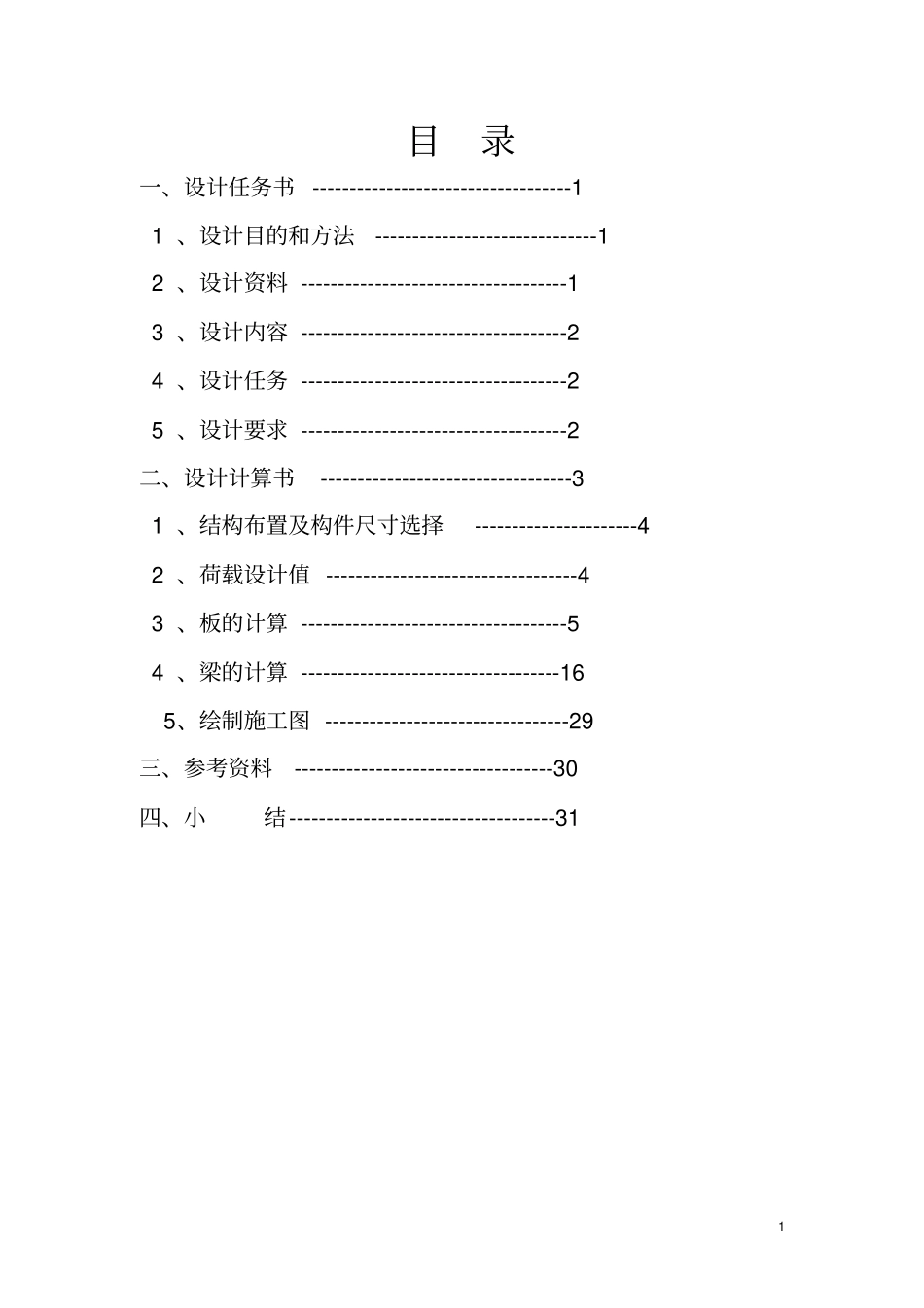

北京科技大学课程设计设计题目：钢筋混凝土现浇双向板楼盖设计课程名称：钢筋混凝土结构设计院系：_______土环学院土木工程系___班级：_____姓名：_______学号：____________设计时间：2013年5月23日至6月7日共计2周二0一二年六月三十日1目录一、设计任务书-----------------------------------11、设计目的和方法------------------------------12、设计资料------------------------------------13、设计内容------------------------------------24、设计任务------------------------------------25、设计要求------------------------------------2二、设计计算书----------------------------------31、结构布置及构件尺寸选择----------------------42、荷载设计值----------------------------------43、板的计算------------------------------------54、梁的计算-----------------------------------165、绘制施工图---------------------------------29三、参考资料-----------------------------------30四、小结------------------------------------312一、设计任务书1、设计目的和方法通过本设计对所学课程内容加深理解，并利用所学知识解决实际问题；培养学生正确的设计观点、设计方法和一定的计算、设计能力，使我们掌握钢筋混凝土现浇楼盖的设计方法和步骤；培养用图纸和设计计算书表达设计意图的能力，进一步掌握结构施工图的绘制方法。根据某多层建筑平面图，楼盖及屋盖均采用现浇钢筋混凝土结构的要求，并考虑支承结构的合理性确定支承梁的结构布置方案。确定板的厚度和支承梁的截面尺寸及钢筋和混凝土强度等级。分别按照塑性计算方法和弹性理论计算方法进行板、支承梁的内力和配筋的计算。2、设计资料(1)结构形式：某多层工业厂房，采用现浇钢筋混凝土结构，内外墙厚度均为300mm，设计时只考虑竖向荷载作用，要求完成该钢筋混凝土整体现浇楼盖的设计，其平面如图1.1所示。（2）楼面做法：20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。（3）荷载：永久荷载主要为板、面层以及粉刷层自重，钢筋混凝土容重25kN/m3,水泥砂浆容重20kN/m3,石灰砂浆容重17kN/m3,分项系数Rg=1.2，分项系数Rq=1.3或1.4。（4）材料：平面尺寸lox=3.6m，loy=4.2m。楼面均布活荷载q=6.0kN/m。混凝土强度等级为C30。采用HRB335钢筋。-3、设计内容（1）双向板肋梁楼盖结构布置：确定板厚度，对板进行编号，绘制楼盖结构布置图。（2）双向板设计：[1]按弹性理论进行板的设计以及绘制板的配筋图。[2]按塑性理论进行板的设计以及绘制板的配筋图。3（3）支承梁的设计。4、设计任务（1）设计书一份，包括封面、目录、设计任务书、设计计算书、设计施工图、参考文献、设计心得、成绩评定表。（2）施工图纸[1]结构平面布置图[2]板的配筋图[3]支承梁的配筋图5、设计要求施工图要求做到布图合理，图面整洁，按比例作图并符合“建筑制图统一标准”中关于线型、符号、图例等各项规定；图中书写字体一律采用仿宋体；同一张施工图中各截面编号及钢筋编号均不得重复。二、设计计算书1、结构布置及构件尺寸选择双向板肋梁盖由板和支撑梁构成，支撑梁短边的跨度为3600mm，支撑梁长边的跨度为4200mm。根据柱网布置，选取的结构平面布置方案如图2.1所示。图2.1结构平面布置4板厚的确定：连续双向板的厚度一般大于或等于l/50=6300/50=126mm，且双向板的厚度不宜小于80mm，故取板厚为150mm。支撑梁截面尺寸：根据经验，支撑梁的截面高度h=l/14～l/8,长跨梁截面高度h=(7200/14～7200/8)=514～900mm,故取h=600mm。长跨梁截面宽b=h/3～h/2=(600/3～600/2)=200～300mm,故取b=300mm。短跨梁截面高h=(6300/14～6300/8)mm=450～788mm,故取h=600mm。短跨梁截面宽b=h/3～h/2=200～300mm,故取b=300mm。2、荷载设计值20mm厚水泥砂浆地面0.02×20kN/m3=0.4kN/m2150mm厚钢筋砼现浇板0.15×25kN/m3=3.75kN/m220mm厚石灰砂浆抹底0.02×17kN/m3=0.34kN/m2恒荷载标准值：gk=0.4+3.75+0.34=4.49kN/m2活荷载标准值：qk=4kN/m2由可变荷载效应控制的组合：p=1.2g+1.3q=1.2×4.49+1.3×4=10.99kN/m2由永久荷载效应控制...
