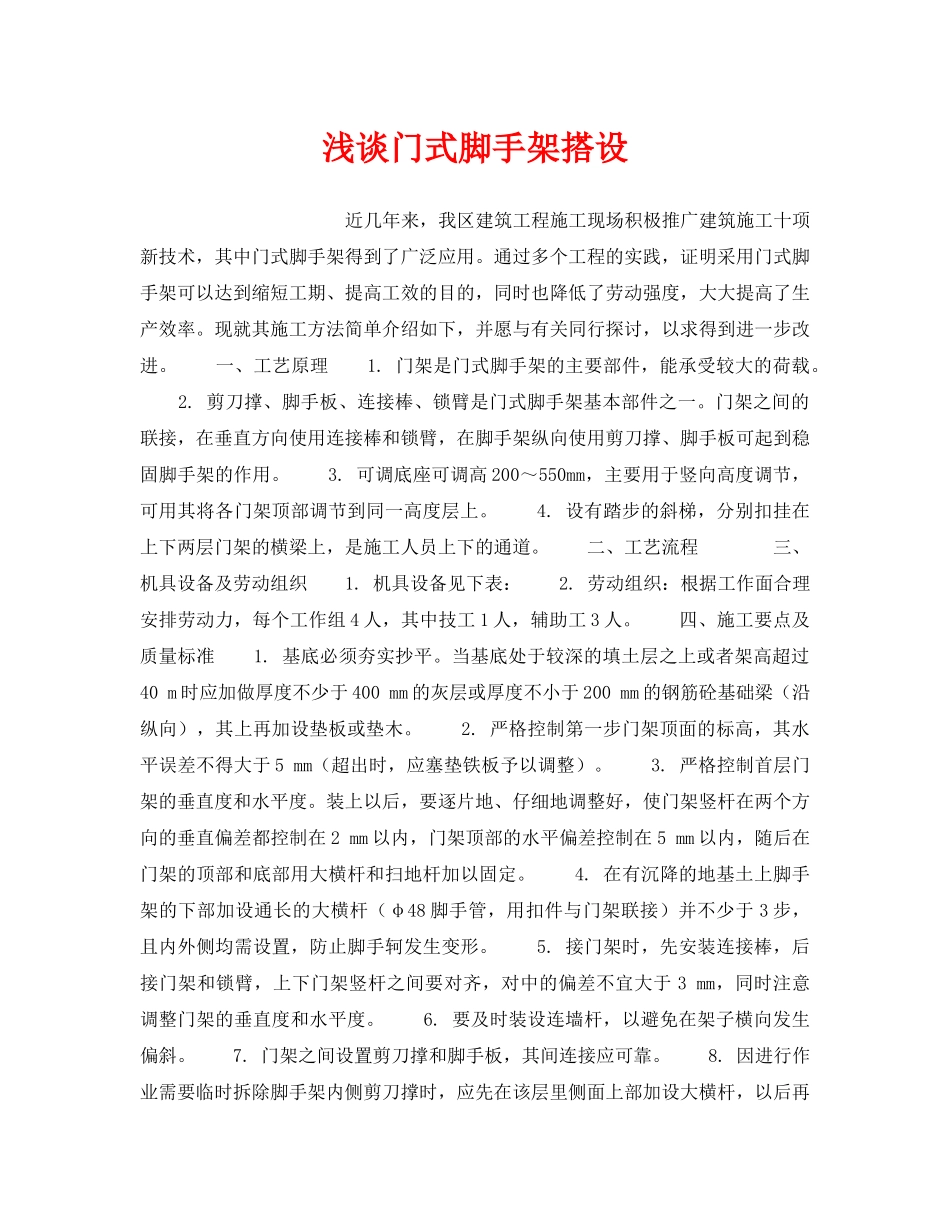

浅谈门式脚手架搭设近几年来，我区建筑工程施工现场积极推广建筑施工十项新技术，其中门式脚手架得到了广泛应用。通过多个工程的实践，证明采用门式脚手架可以达到缩短工期、提高工效的目的，同时也降低了劳动强度，大大提高了生产效率。现就其施工方法简单介绍如下，并愿与有关同行探讨，以求得到进一步改进。一、工艺原理1.门架是门式脚手架的主要部件，能承受较大的荷载。2.剪刀撑、脚手板、连接棒、锁臂是门式脚手架基本部件之一。门架之间的联接，在垂直方向使用连接棒和锁臂，在脚手架纵向使用剪刀撑、脚手板可起到稳固脚手架的作用。3.可调底座可调高200～550mm，主要用于竖向高度调节，可用其将各门架顶部调节到同一高度层上。4.设有踏步的斜梯，分别扣挂在上下两层门架的横梁上，是施工人员上下的通道。二、工艺流程三、机具设备及劳动组织1.机具设备见下表：2.劳动组织：根据工作面合理安排劳动力，每个工作组4人，其中技工1人，辅助工3人。四、施工要点及质量标准1.基底必须夯实抄平。当基底处于较深的填土层之上或者架高超过40m时应加做厚度不少于400mm的灰层或厚度不小于200mm的钢筋砼基础梁（沿纵向），其上再加设垫板或垫木。2.严格控制第一步门架顶面的标高，其水平误差不得大于5mm（超出时，应塞垫铁板予以调整）。3.严格控制首层门架的垂直度和水平度。装上以后，要逐片地、仔细地调整好，使门架竖杆在两个方向的垂直偏差都控制在2mm以内，门架顶部的水平偏差控制在5mm以内，随后在门架的顶部和底部用大横杆和扫地杆加以固定。4.在有沉降的地基土上脚手架的下部加设通长的大横杆（φ48脚手管，用扣件与门架联接）并不少于3步，且内外侧均需设置，防止脚手轲发生变形。5.接门架时，先安装连接棒，后接门架和锁臂，上下门架竖杆之间要对齐，对中的偏差不宜大于3mm，同时注意调整门架的垂直度和水平度。6.要及时装设连墙杆，以避免在架子横向发生偏斜。7.门架之间设置剪刀撑和脚手板，其间连接应可靠。8.因进行作业需要临时拆除脚手架内侧剪刀撑时，应先在该层里侧面上部加设大横杆，以后再拆除剪刀撑，作业完毕后应立即将剪刀撑重新装上，并将大横杆移到下或上一作业层上。9.整片脚手架必须适量设置水平加固杆（即大横杆），前三层要每层设置，三层以上则每隔三层设置一道。10.在架子外侧面设置长剪刀撑（φ48脚手钢管，长6～8m），其高度和宽度为3～4个步距（或架距）与地面夹角为45°～60°，相邻长剪刀撑之间相隔3～5个架距。11.使用连墙杆或连墙器将脚手架和建筑结构可靠连接，连墙点的最大间距，在垂直方向为6m，在水平方向为8m，一般情况下，在垂直方向，每隔3个步距和水平方向每隔4个架距设一个点，高层脚手架应增加布设密度，低层脚手架可适当减少布设密度。连墙点应与水平加固杆同步设置。12.作好脚手架的转角处理。脚手架在转角之处必须作好连接和与墙拉结，以确保脚手架的整体性。（1）在转角处利用转动扣件直接把两片门架的竖管扣结起来。（2）利用钢管（φ48）和转动扣件把处于相交方向的门架连接起来。（3）在转角处适当增加连墙点的布设密度。五、安全措施门式脚手架搭设除应遵守国家有关安全规定外，尚须遵守下列有关规定：1.门式脚手架上不宜使用手推车，材料的水平运输，应利用楼层或用塔吊直接吊运至作业地点。2.脚手架在使用期间应加强检查工作，在主体结构施工期间，一般应3天检查一次，主体结构完工后，至少7天检查一次。每次检查都应对杆件有无发生变形、联结是否松动，连墙拉结是否可靠以及地基是否发生沉陷等进行全面检查，以确保使用安全。3.拆除架子时，应自上而下进行，部件拆除的顺序与安装顺序相反。不允许将拆除的部件直接从高空掷下，应将拆下的部件分品种捆绑后，使用垂直吊运设备将其运至地面，集中堆放保管。4.门式脚手架部件的品种规格较多，必须由专门人员（或部门）管理，以减少损坏。凡杆件变形和挂扣失灵的部件均不得继续使用。（邱文彬）
