(设备管理)2020年CM设备精度调整VIP免费

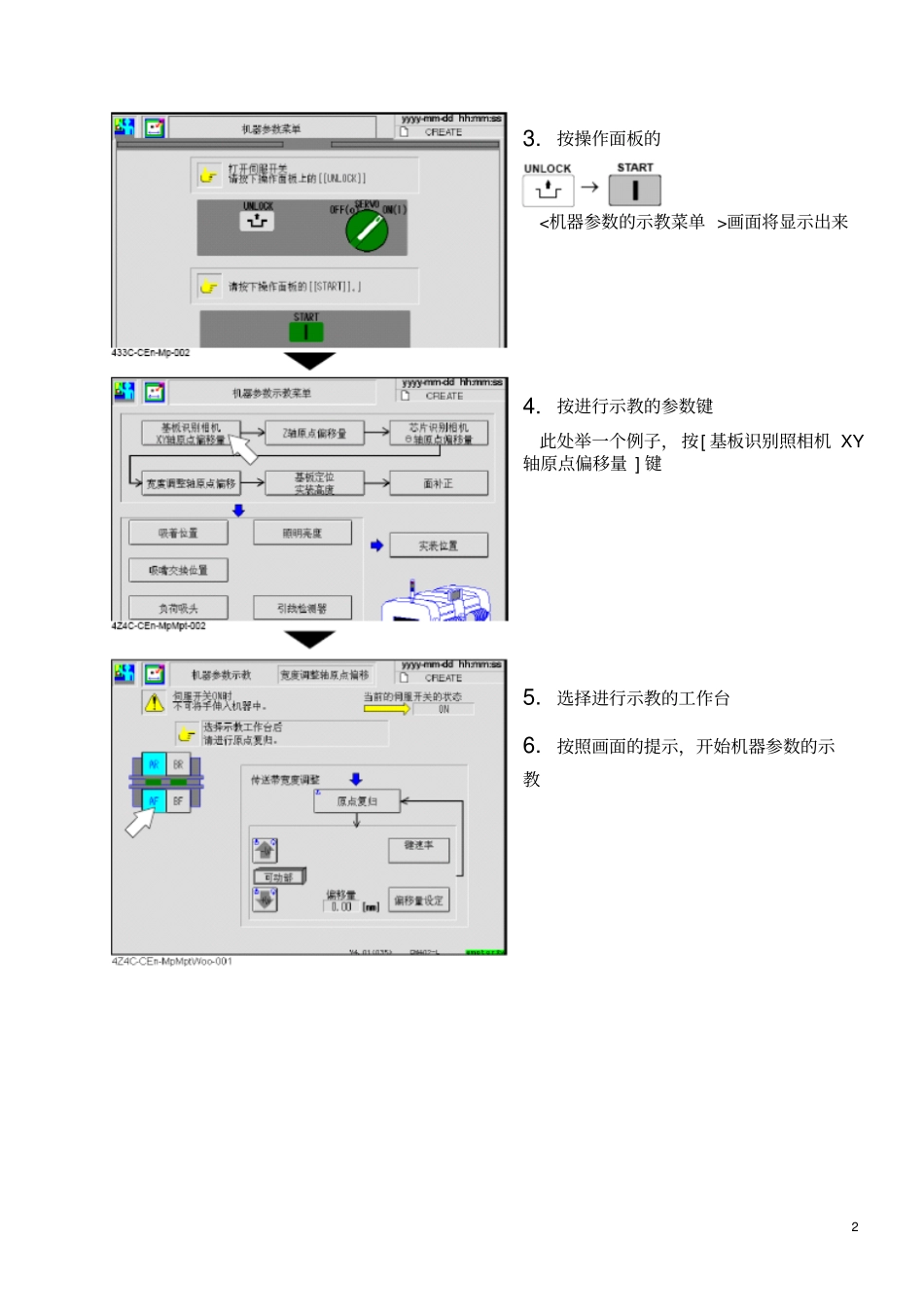

11.设备精度调整1.2机器参数的示教步骤在进行示教前，请确认偏振光板没有安装在吸头照相机上。各“机器参数的示教”画面可以按以下步骤打开。1.按<主菜单>画面的<机器参数菜单>画面将显示出来2.按[机器参数示教]键23.按操作面板的<机器参数的示教菜单>画面将显示出来4.按进行示教的参数键此处举一个例子，按[基板识别照相机XY轴原点偏移量]键5.选择进行示教的工作台6.按照画面的提示，开始机器参数的示教31.2.1基板识别照相机·XY轴原点偏移量1.按[基板识别照相机XY轴原点偏移量]键2.选择示教工作台3.按操作面板的+[固定标志位置移动]键吸头照相机将移动到标记位置4.按操作面板的+[照相机角度示教]45.按操作面板的+[XY轴原点偏移量照相机倍率示教]键。重复步骤2.~5的操作，在其它工作台上也要进行同样的操作。6.按功能键。回到<机器参数示教菜单>画面51.2.2Z轴原点偏移量A)高速吸头(8个吸嘴)时A)在使用8根130号吸嘴时(整体示教)1.按[Z轴原点偏移量]键2.选择示教工作台3.按操作面板的+[原点复归]键64.按操作面板的+[量具设置]键5.将伺服开关置于OFF状态6.打开安全盖7.在整个吸嘴位置上安装130号吸嘴8.关闭安全盖9.将伺服开关置于ON状态710.按操作面板的+[高度原点示教]键11.按操作面板的+[卸下夹具]键12.将伺服开关置于OFF状态13.打开安全盖14.取下吸嘴15.关闭安全盖16.将伺服开关置于ON状态重复步骤2.~16.的操作，在其它工作台上也要进行同样的操作817.按功能键18.按操作面板的+[执行]键9B)使用1根130号吸嘴时(每个吸嘴的示教)1.按[Z轴原点偏移量]键2.选择示教工作台3.按[每个吸嘴]键4.按操作面板的+[原点复归]键5.按操作面板的+[量具设置]键106.将伺服开关置于OFF状态7.打开安全盖8.在画面所显示的吸嘴位置上安装130号吸嘴9.关闭安全盖10.将伺服开关置于ON状态11.按操作面板的+[高度原点示教]键12.重复步骤5.~11.的操作，在吸嘴位置2到吸嘴位置8之间进行示教1113.按操作面板的+[卸下夹具]键14.将伺服开关置于OFF状态15.打开安全盖16.取下吸嘴17.关闭安全盖18.将伺服开关置于ON状态重复步骤2.~18.的操作，在其它工作台上也要进行同样的操作19.按功能键1220.按操作面板的+[执行]键吸头移向原点位置13B)多功能吸头(3个吸嘴)时A)使用3根1003号吸嘴时(整体示教)1.按[Z轴原点偏移量]键。2.选择示教工作台。3.按操作面板的+[原点复归]键。144.按操作面板的+[量具设置]键5.将伺服开关置于OFF状态6.打开安全盖7.将1003号吸嘴安装在全部吸嘴位置上8.关闭安全盖9.将伺服开关置于ON状态10.按操作面板的+[高度原点示教]键1511.按操作面板的+[卸下夹具]键12.将伺服开关置于OFF状态13.打开安全盖14.取下吸嘴15.关闭安全盖16.将伺服开关置于ON状态重复步骤2.~16.的操作，在其它工作台上也要进行同样的操作17.按功能键1618.按操作面板的+[执行]键17B)使用1根1003号吸嘴时(对每个吸头进行示教)1.按[Z轴原点偏移量]键2.选择示教工作台3.按[每个吸头]键4.按[吸头No]键。示教的号码将显示出来。反复按动该键，一直到要进行示教的吸头的号码显示出来为止5.按操作面板的+[原点复归]键186.按操作面板的+[量具设置]键7.将伺服开关置于OFF状态8.打开安全盖9.将1003号吸嘴安装在画面所示的位置上10.关闭安全盖11.将伺服开关置于ON状态12.按操作面板的+[高度原点示教]键13.重复步骤4.~12.的操作，在吸头位置1到吸头位置3之间进行示教1914.按操作面板的+[卸下夹具]15.将伺服开关置于OFF状态16.打开安全盖17.取下吸嘴18.关闭安全盖19.将伺服开关置于ON状态重复步骤2.~19.的操作，在其它工作台上也要进行同样的操作20.按功能键2021.按操作面板的+[执行]键吸头移向原点位置211.2.3芯片识别照相机·θ轴原点偏移量高速吸头(8个吸嘴)1.按[芯片识别照相机θ轴原点偏移量]键2.选择示教工作台3.按操作面板的+[量具设置]键吸头移动到量具设置位置之后，伺服开关将自动置于OFF状态4.将伺服开关置于OFF状态5.打开安全盖226.将量具置于3号吸嘴位置上多功能吸头时将置于吸头No1上7.关闭安全盖8.将伺服开关置于ON状态9.按操作面板的+[θ轴原点偏移量照相机倍率示教]键2310.观察吸嘴座的方向，不为0时按[是]键，0状态时按[否]键...
