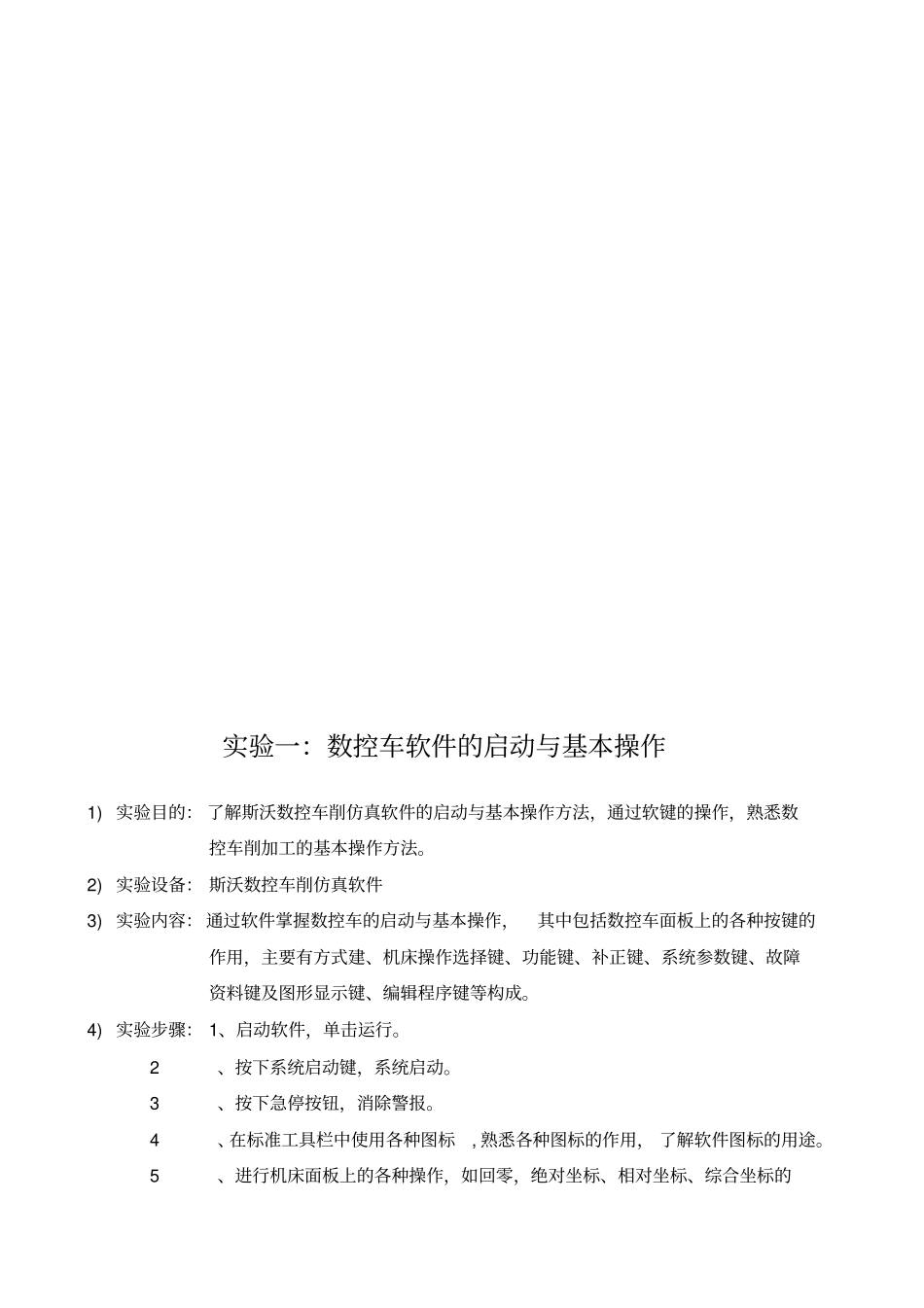

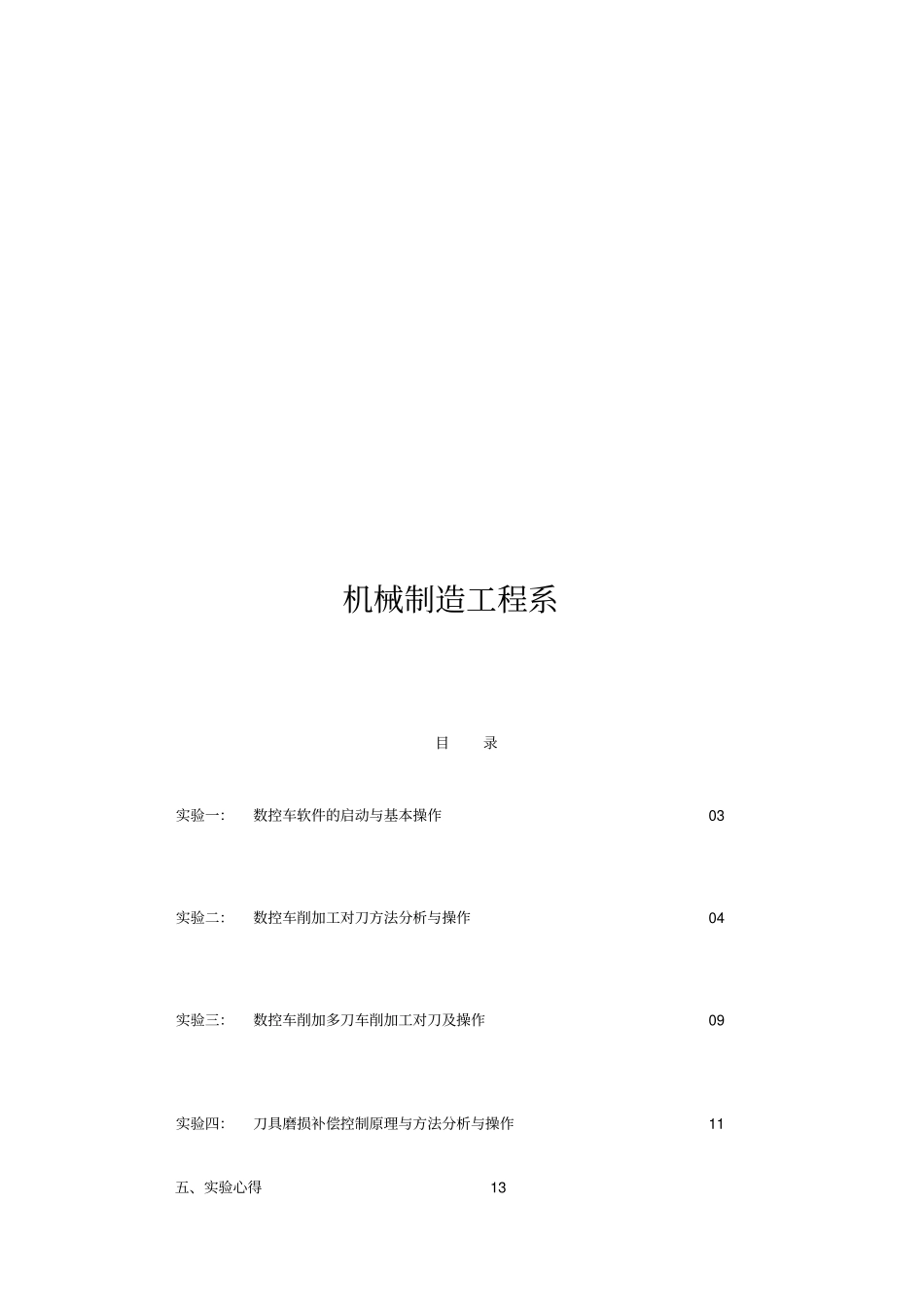

机械制造工程系目录实验一：数控车软件的启动与基本操作03实验二：数控车削加工对刀方法分析与操作04实验三：数控车削加多刀车削加工对刀及操作09实验四：刀具磨损补偿控制原理与方法分析与操作11五、实验心得13实验一：数控车软件的启动与基本操作1)实验目的：了解斯沃数控车削仿真软件的启动与基本操作方法，通过软键的操作，熟悉数控车削加工的基本操作方法。2)实验设备：斯沃数控车削仿真软件3)实验内容：通过软件掌握数控车的启动与基本操作，其中包括数控车面板上的各种按键的作用，主要有方式建、机床操作选择键、功能键、补正键、系统参数键、故障资料键及图形显示键、编辑程序键等构成。4)实验步骤：1、启动软件，单击运行。2、按下系统启动键，系统启动。3、按下急停按钮，消除警报。4、在标准工具栏中使用各种图标,熟悉各种图标的作用，了解软件图标的用途。5、进行机床面板上的各种操作，如回零，绝对坐标、相对坐标、综合坐标的显示操作，手动移动，手摇移动，主轴倍率的调节及MID运行方式等。6、运用编辑程序键，练习程序的键入。如insert键、alter键、delete键等。（注意：打开保护锁）7、了解数控机床的四种运行方式：锁住运行、空运行、单段运行、存储器运行。机床回零的作用：数控机床在开机之前,通常都要执行回零的操作,归根于机床断电后,就失去了对各坐标位置的记忆,其回零的目的在于让各坐标轴回到机床一固定点上,即机床的零点,也叫机床的参考点(MRP).回参考点操作是数控机床的重要功能之一,该功能是否正常,将直接影响零件的加工质量.数控机床安全规程的作用：它能提醒我们在操作机床时要注意的东西，而这些东西与我们的人身安全及机床的财产安全密切相关。5)实验小结：在本次实验中，使用斯沃软件的这种数控仿真形式行进练习，使我对机床的加工过程和机床的操作流程有了更深的理解。在实践中学习到了课本上没有的东西。我相信，通过本次实验，必定会指导我在今后的工作中更加努力的去学习！实验二：数控车削加工对刀方法分析与操作1)实验目的：了解数控车加工的三种对刀原理，掌握三种对刀方法与操作。2)实验设备：斯沃数控车削仿真软件3)实验内容：数控车的对刀有三种方法,即刀具偏置、G50指令及G54~G59指令。1、刀具偏置的方法是从机械坐标零点看是，通过刀具偏置直接补偿到工件端面和X轴线零点处。使每把刀具与工件零点产生准确值，再把这些值输入到每把刀具对应的刀补号中，以此来确定机床坐标系与工件坐标的正确关系，达到加工之目的。2、G50是通过其设定了“起刀点”的位置，再把起刀点至机械零点的距离通过对刀移动刀架求的出来，把这一距离之编到程序段中的第一条移动指令中，这样就把机床坐标与工件坐标系联系起来，形成了一个完整的尺寸链关系，从而建立起了一个确定的工件坐标系。3、G54~G59对刀方法是用MDI功能从CNCG54~G59六个坐标系中任选一个（如：G54），将工件坐标系偏置X值Z值存在其中。加工时只要在G54的工件坐标系即可正确的加工。G54指令的X轴和Z轴的坐标值可用“基准刀”对刀来取得。4)实验步骤：（1）几何偏置对刀1、启动机床，回零，装好刀具并设置工件直径为30mm。2、在编辑的状态，将程序导入机床中。3、利用软件提供的快速定位将刀具移到加工工件边缘，在刀具补正中的一号刀位中输入X30并测量，Z0并测量。4、回到程序状态，在自动的状态下，按下循环按钮即可。（2）G50指令对刀1、1、启动机床，回零，装好刀具并设置工件直径为30mm。2、在编辑的状态，将程序导入机床中。3、利用软件提供的快速定位将刀具移到加工工件边缘，在相对坐标系中键入U30及W0.4、将刀具移动到起刀点。5、回到程序状态，在自动的状态下，按下循环按钮即可。（3）G54～G59指令对刀1、启动机床，回零，装好刀具并设置工件直径为30mm。2、在编辑的状态，将程序导入机床中。3、利用软件提供的快速定位将刀具移到加工工件边缘，在工件坐标系设定中，设定G54中X30并测量，Z0并测量。4、回到程序状态，在自动的状态下，按下循环按钮即可。5)实验小结：通过本次上机实验，使我明白了数控车床对刀的三种方法，即刀具偏置、G50指令及G54~G59指令。首先，对刀的过程...
