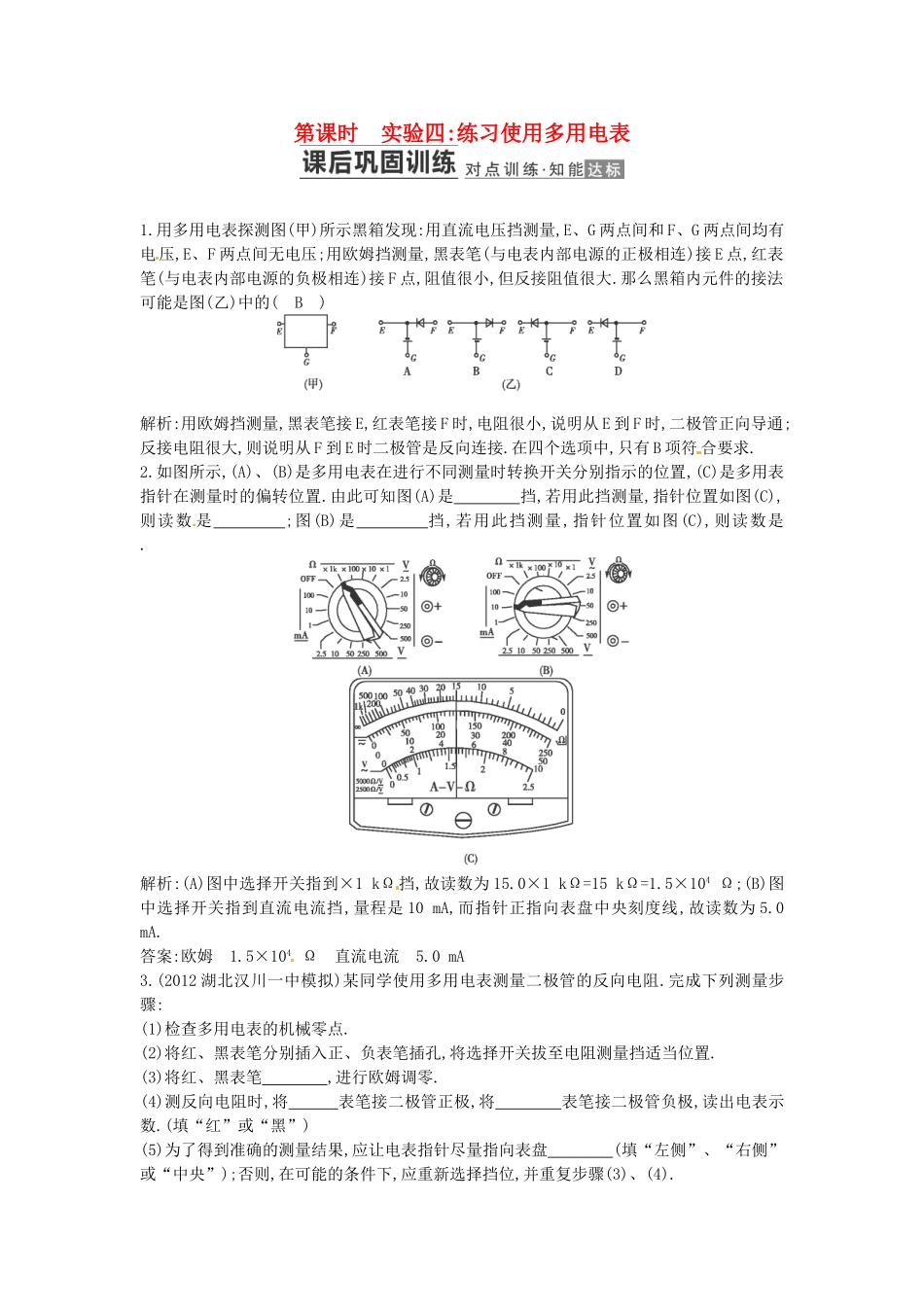

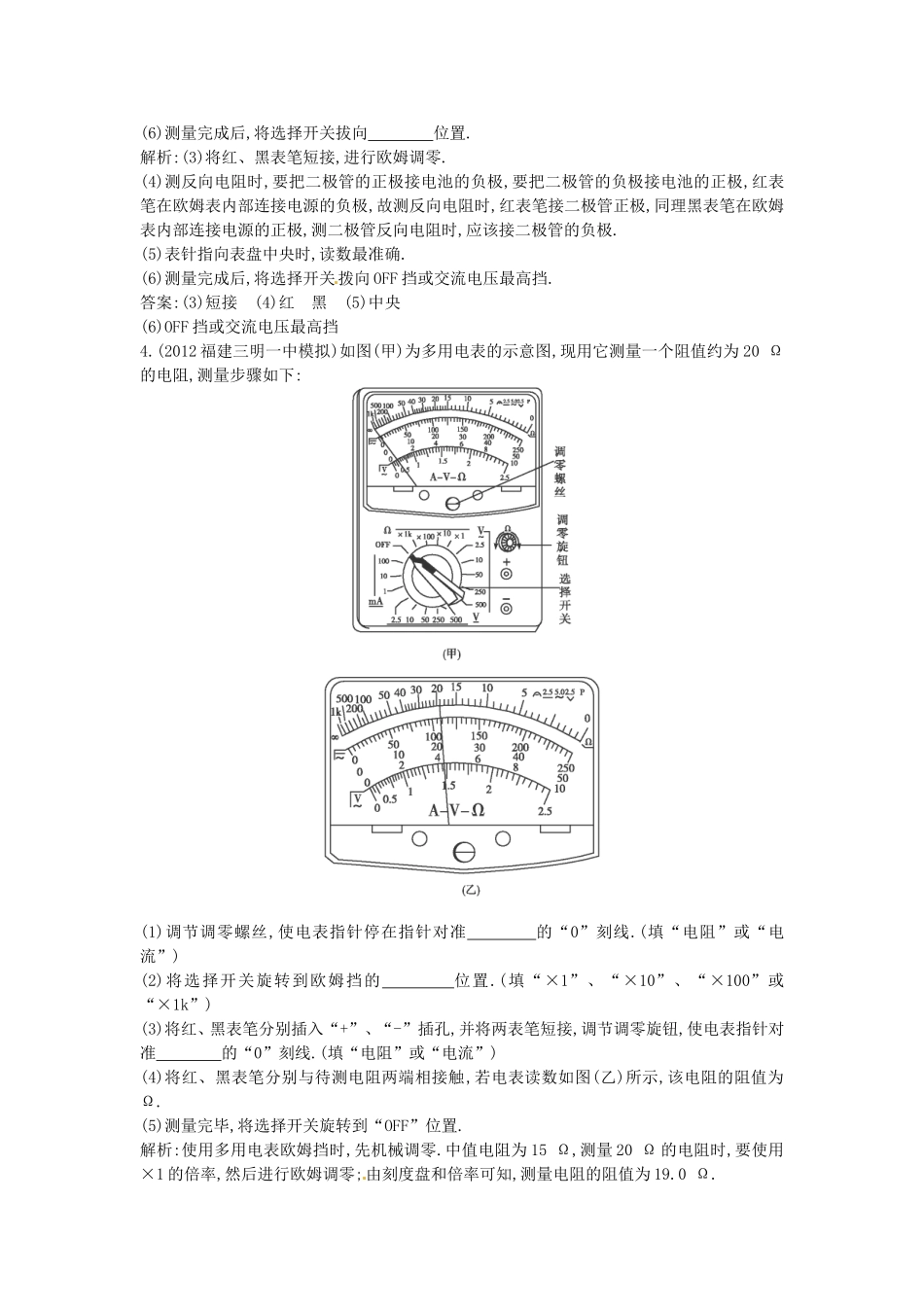

第课时实验四:练习使用多用电表1.用多用电表探测图(甲)所示黑箱发现:用直流电压挡测量,E、G两点间和F、G两点间均有电压,E、F两点间无电压;用欧姆挡测量,黑表笔(与电表内部电源的正极相连)接E点,红表笔(与电表内部电源的负极相连)接F点,阻值很小,但反接阻值很大.那么黑箱内元件的接法可能是图(乙)中的(B)解析:用欧姆挡测量,黑表笔接E,红表笔接F时,电阻很小,说明从E到F时,二极管正向导通;反接电阻很大,则说明从F到E时二极管是反向连接.在四个选项中,只有B项符合要求.2.如图所示,(A)、(B)是多用电表在进行不同测量时转换开关分别指示的位置,(C)是多用表指针在测量时的偏转位置.由此可知图(A)是挡,若用此挡测量,指针位置如图(C),则读数是;图(B)是挡,若用此挡测量,指针位置如图(C),则读数是.解析:(A)图中选择开关指到×1kΩ挡,故读数为15.0×1kΩ=15kΩ=1.5×104Ω;(B)图中选择开关指到直流电流挡,量程是10mA,而指针正指向表盘中央刻度线,故读数为5.0mA.答案:欧姆1.5×104Ω直流电流5.0mA3.(2012湖北汉川一中模拟)某同学使用多用电表测量二极管的反向电阻.完成下列测量步骤:(1)检查多用电表的机械零点.(2)将红、黑表笔分别插入正、负表笔插孔,将选择开关拔至电阻测量挡适当位置.(3)将红、黑表笔,进行欧姆调零.(4)测反向电阻时,将表笔接二极管正极,将表笔接二极管负极,读出电表示数.(填“红”或“黑”)(5)为了得到准确的测量结果,应让电表指针尽量指向表盘(填“左侧”、“右侧”或“中央”);否则,在可能的条件下,应重新选择挡位,并重复步骤(3)、(4).(6)测量完成后,将选择开关拔向位置.解析:(3)将红、黑表笔短接,进行欧姆调零.(4)测反向电阻时,要把二极管的正极接电池的负极,要把二极管的负极接电池的正极,红表笔在欧姆表内部连接电源的负极,故测反向电阻时,红表笔接二极管正极,同理黑表笔在欧姆表内部连接电源的正极,测二极管反向电阻时,应该接二极管的负极.(5)表针指向表盘中央时,读数最准确.(6)测量完成后,将选择开关拨向OFF挡或交流电压最高挡.答案:(3)短接(4)红黑(5)中央(6)OFF挡或交流电压最高挡4.(2012福建三明一中模拟)如图(甲)为多用电表的示意图,现用它测量一个阻值约为20Ω的电阻,测量步骤如下:(1)调节调零螺丝,使电表指针停在指针对准的“0”刻线.(填“电阻”或“电流”)(2)将选择开关旋转到欧姆挡的位置.(填“×1”、“×10”、“×100”或“×1k”)(3)将红、黑表笔分别插入“+”、“-”插孔,并将两表笔短接,调节调零旋钮,使电表指针对准的“0”刻线.(填“电阻”或“电流”)(4)将红、黑表笔分别与待测电阻两端相接触,若电表读数如图(乙)所示,该电阻的阻值为Ω.(5)测量完毕,将选择开关旋转到“OFF”位置.解析:使用多用电表欧姆挡时,先机械调零.中值电阻为15Ω,测量20Ω的电阻时,要使用×1的倍率,然后进行欧姆调零;由刻度盘和倍率可知,测量电阻的阻值为19.0Ω.答案:(1)电流(2)×1(3)电阻(4)19.05.(2013成都市一诊)某学习小组的同学欲测出一只有刻度无示数的电流表的内阻和满偏电流.(1)他们先用欧姆表“×10”挡粗测电流表内阻,指针稳定时如图所示,其示数为Ω.(保留两位有效数字)(2)接着他们利用下列器材进行测量.要求:测量精度尽可能高,电表读数变化范围尽可能大,滑动变阻器调节范围尽量大.待测电流表A1:量程1mA左右,共有N格;电流表A2:量程10mA,内阻r2=10Ω电流表A3:量程10mA,内阻9Ω左右;滑动变阻器R1:最大阻值5Ω,额定电流2A;定值电阻R2:阻值R2=120Ω;电池组E:电动势约为5V,内阻约1Ω;开关S一个,导线若干.①在虚线框内画出你帮他们设计的电路图并标明所选器材的代码;②若电流表A2、A3的示数分别为I2、I3时,电流表A1偏转了N1格,则电流表A1的内阻为、满偏电流为.(结果用I2、I3、N1、N、r2表示)解析:(1)指针指在“7”处,倍率为“×10”,所以欧姆表示数为70Ω.(2)①因为电流表A2的内阻r2=10Ω是一个确定的值,欲测出待测电流表A1的内阻和满偏电流,应将电流表A2和电流表A1并联;然后与电流表A3串联,电流表A3测量电流表A2和电流表A1的总电流值.题意要求电表读数变化范围尽可能大,滑动变阻器调节范围尽量大,滑动变阻器采用分压式连接,定值电阻R2为干路的保护电阻.②实验原理表达式为I2r2=(I3-I2)r1,得出电流表A1的内阻r1=;电流表A1的示数I1=I3-I2=Ig,得出电流表A1的满偏电流Ig=.答案:(1)70(2)①如图所示②
