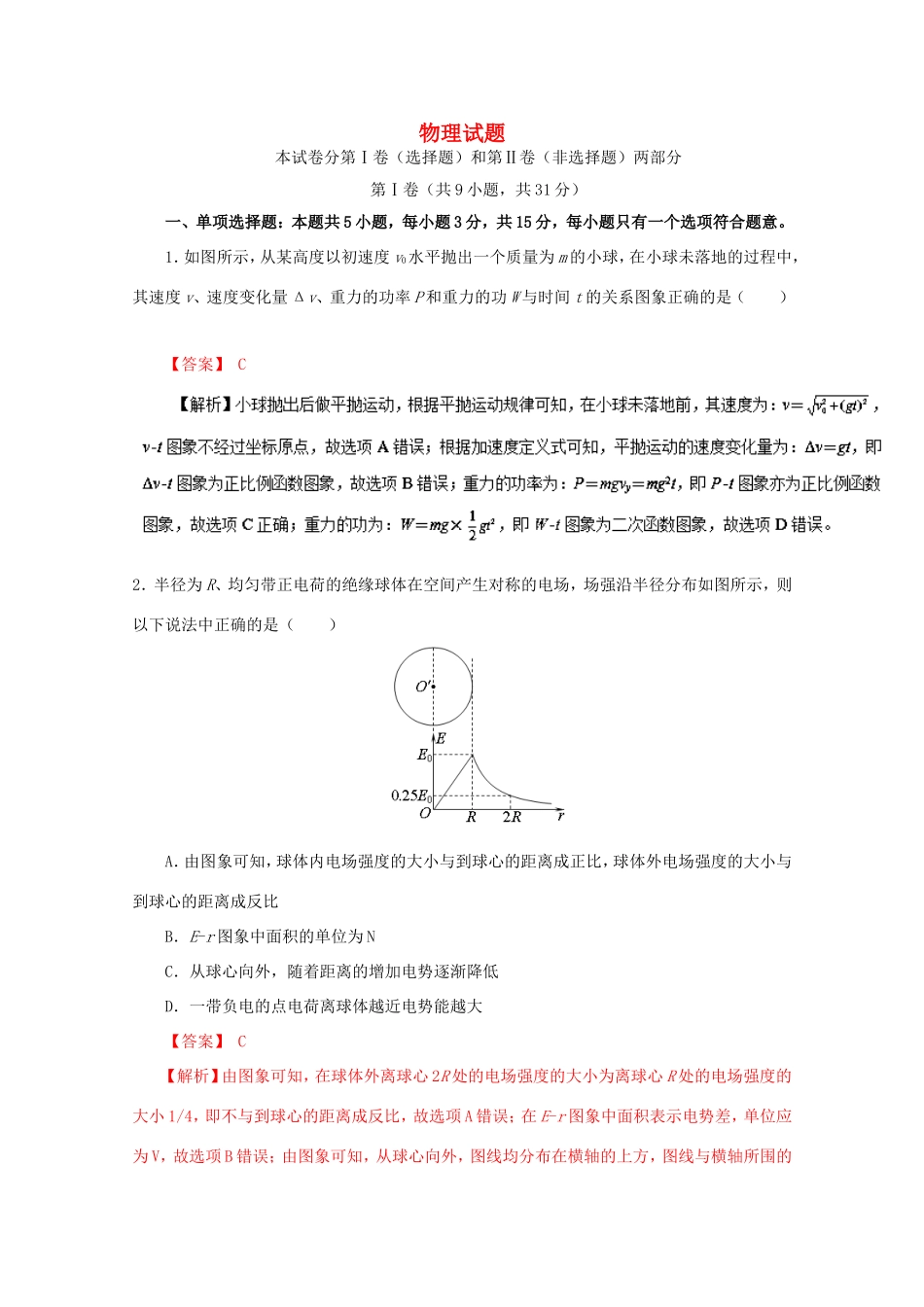

物理试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分第Ⅰ卷（共9小题，共31分）一、单项选择题：本题共5小题，每小题3分，共15分，每小题只有一个选项符合题意。1．如图所示，从某高度以初速度v0水平抛出一个质量为m的小球，在小球未落地的过程中，其速度v、速度变化量Δv、重力的功率P和重力的功W与时间t的关系图象正确的是（）【答案】C2．半径为R、均匀带正电荷的绝缘球体在空间产生对称的电场，场强沿半径分布如图所示，则以下说法中正确的是（）A．由图象可知，球体内电场强度的大小与到球心的距离成正比，球体外电场强度的大小与到球心的距离成反比B．E-r图象中面积的单位为NC．从球心向外，随着距离的增加电势逐渐降低D．一带负电的点电荷离球体越近电势能越大【答案】C【解析】由图象可知，在球体外离球心2R处的电场强度的大小为离球心R处的电场强度的大小1/4，即不与到球心的距离成反比，故选项A错误；在E-r图象中面积表示电势差，单位应为V，故选项B错误；由图象可知，从球心向外，图线均分布在横轴的上方，图线与横轴所围的面积始终为正值，即电势差始终为正值且逐渐增大，说明随着距离的增加电势逐渐降低，故选项C正确；根据电势能Ep＝qφ可知，带负电的点电荷离球体越近电势能越小，故选项D错误。3．某小型发电厂输出电压为u＝sin100πt（V）、功率恒为P的正弦交流电，经过升压变压器输送到较远的地区后，再经过降压变压器输给用户使用，如图所示，已知升压变压器和降压变压器的原、副线圈匝数比分别为1∶n和n∶1，则下列说法中正确的是（）A．降压变压器副线圈两端的电压一定为VB．若用户得到的电压为220V，则降压变压器的匝数比小于n∶1C．升压变压器原线圈两端的电压与降压变压器原线圈两端的电压之比一定为1∶nD．若用户增加时，输电线上分得的电压将减小【答案】B4．实验室经常使用的磁电式电流表的构造如图甲所示，蹄形磁体和铁芯间的磁场是均匀辐向分布的（如图乙所示），下列说法中正确的是（）A．由于螺旋弹簧的作用，使得线圈转动的角度与电流成正比B．当线圈转过的角度增大时，穿过线圈的磁通量也增加C．当线圈中通以电流时，线圈中左、右两边受到的安培力均为零D．用导线短接两接线柱，对线圈的转动无阻碍作用【答案】A5．如图所示，长为l的长直木板放置在粗糙水平面上，一小物块（可视为质点）置于长木板的中央，已知长木板和物块的质量均为m，物块与长木板间的动摩擦因数为μ，长木板与地面间的动摩擦因数为0.2μ，设最大静摩擦力与滑动摩擦力大小相等，重力加速度为g，现对物块施加一水平向右随时间均匀增大的拉力F，则（）A．当F≥μmg时，物块即相对于长木板滑动B．当F≥1.6μmg时，物块即相对于长木板滑动C．长木板的加速度随F成线性增加D．小物块的加速度随F成线性增加【答案】B【解析】物块在长木板上时，长木板与地面间的最大静摩擦力为0.4μmg，长木板对物块的最大静摩擦力为μmg，当水平拉力F＜0.4μmg时，则两者均处于静止状态，当两者都运动时，设物块恰好相对木板要滑动时的水平拉力为F0，两者运动的加速度为a，对整体应用牛顿第二定律有：F0－0.4μmg＝2ma，对物块应用牛顿第二定律有：F0－μmg＝ma，联立解得：F0＝1.6μmg，即当0.4μmg＜F＜1.6μmg时，两者相对静止，以共同加速度a＝－0.2μg一起做加速直线运动，当F≥1.6μmg时，物块相对长木板向右滑动，长木板的加速度恒为：a1＝0.6μg，而物块的加速度为：a2＝－μg，故选项A、C、D错误；选项B正确。二、多项选择题：本题共4小题，每小题4分，共计16分，每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分。6．如图所示，电源的电动势为E，内阻为r，R1为定值电阻，R2为光敏电阻，C为电容器，L为小灯泡，电表均为理想电表，闭合开关S后，若增大照射光强度，则（）A．电压表的示数增大B．小灯泡的功率减小C．电容器上的电荷量增加D．两表示数变化量的比值||不变【答案】AD7．如图所示，一根轻质弹簧的一端固定在O点，另一端连接一个质量为m的小球，当小球静止时，球心到O点的距离为l，图中的实线是以O为圆心，l为半径的圆弧，当用水平力F拉...
