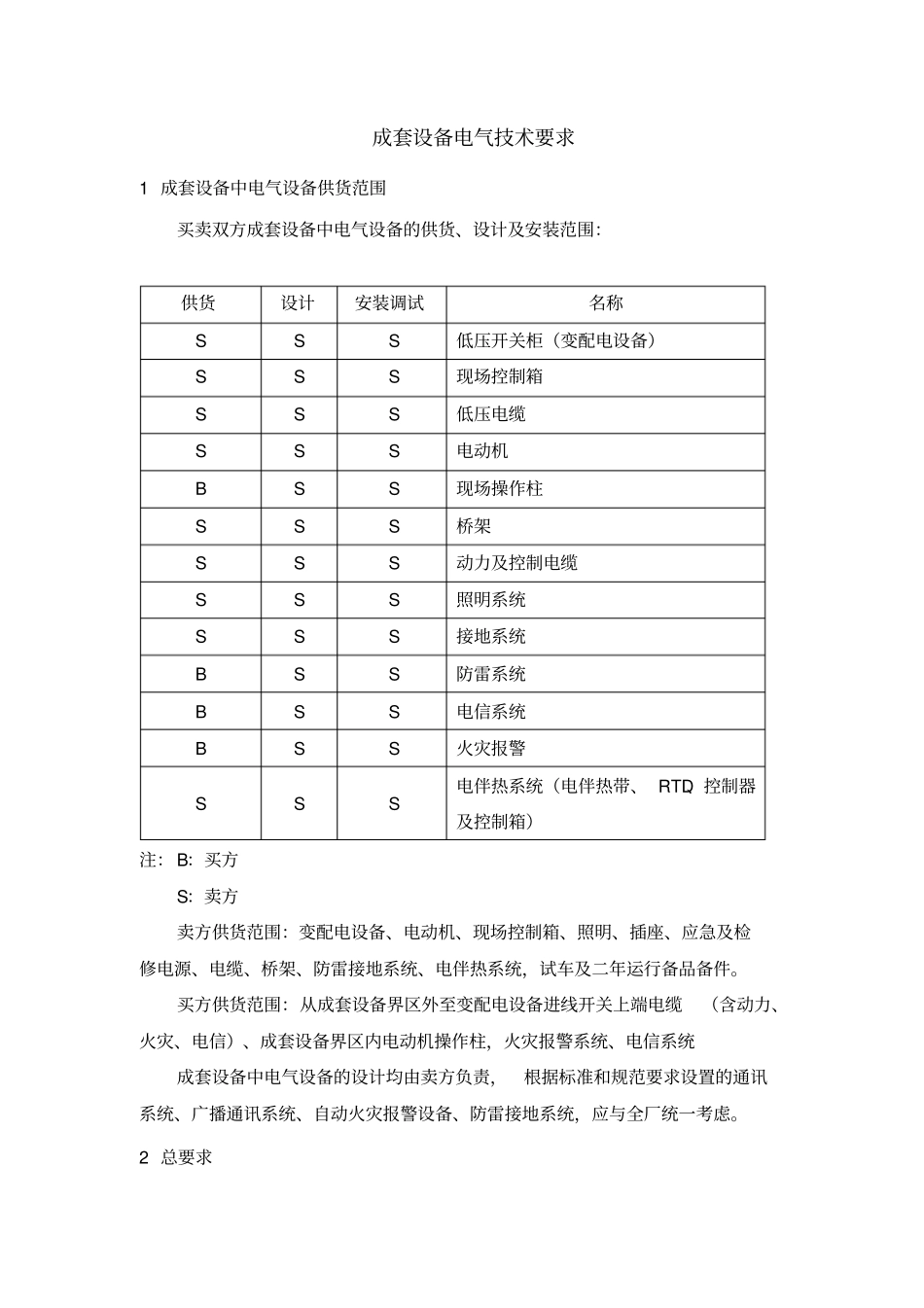

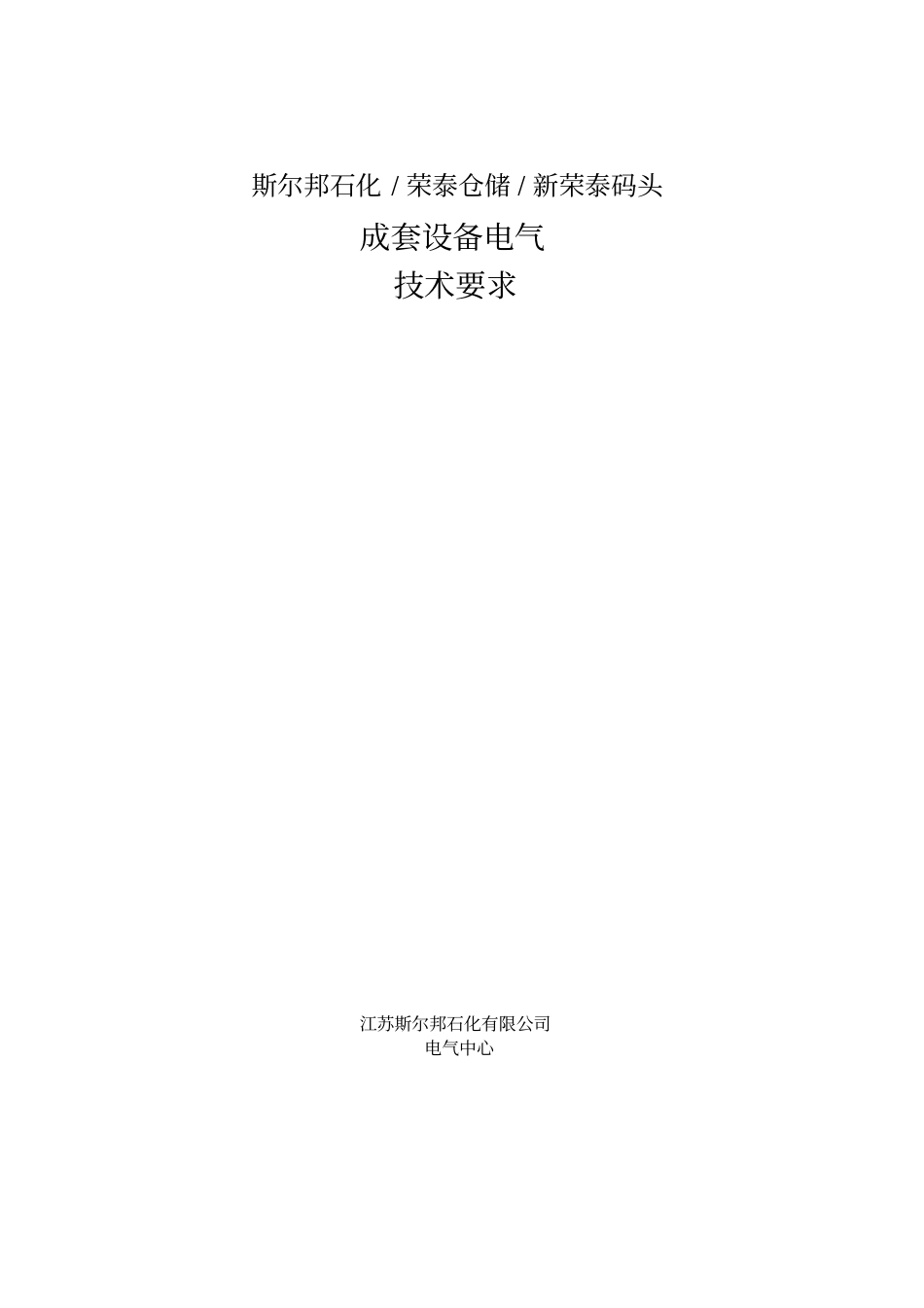

斯尔邦石化/荣泰仓储/新荣泰码头成套设备电气技术要求江苏斯尔邦石化有限公司电气中心目录1、成套设备中电气设备供货、设计及安装范围2、总要求2.1成套设备的电气设备应符合的要求及规范、协议2.2配电盘及配电箱2.3电动机2.4配线2.5接地装置2.6照明装置2.7其它3、检查和试验4、防腐5、标记6、铭牌7、文件8、保证成套设备电气技术要求1成套设备中电气设备供货范围买卖双方成套设备中电气设备的供货、设计及安装范围：供货设计安装调试名称SSS低压开关柜（变配电设备）SSS现场控制箱SSS低压电缆SSS电动机BSS现场操作柱SSS桥架SSS动力及控制电缆SSS照明系统SSS接地系统BSS防雷系统BSS电信系统BSS火灾报警SSS电伴热系统（电伴热带、RTD、控制器及控制箱）注：B：买方S：卖方卖方供货范围：变配电设备、电动机、现场控制箱、照明、插座、应急及检修电源、电缆、桥架、防雷接地系统、电伴热系统，试车及二年运行备品备件。买方供货范围：从成套设备界区外至变配电设备进线开关上端电缆（含动力、火灾、电信）、成套设备界区内电动机操作柱，火灾报警系统、电信系统成套设备中电气设备的设计均由卖方负责，根据标准和规范要求设置的通讯系统、广播通讯系统、自动火灾报警设备、防雷接地系统，应与全厂统一考虑。2总要求2.1成套设备的电气设备应符合的要求及规范、协议：a）户外：IP55，防腐WF2b）户内：IP44防腐WF1c）带开启门的盘（带电部分屏蔽）：IP4Xd）低压盘柜额定短时耐受电流：50/65kAe）所有电气设备（含电动机）接口要求：进线电缆非铠装，采用钢管布线，接线盒带密封接头（防爆区带防爆密封接头）。f）新荣泰码头具体执行以下框架技术协议：i.镇江默勒低压成套配电柜框架采购技术协议ii.西门子中压成套配电柜框架采购技术协议iii.电缆框架采购技术协议iv.桥架框架采购技术协议v.南阳电动机框架采购技术协议2.1.1不应使用对环境持续有毒的或国际上认为致癌的材料。2.1.2成套装置如配置不停电电源装置UPS，旁路切换无瞬停时间，为手动—自动切换方式，停电时的补偿时间为30分钟，UPS设检修开关，保证旁路电源不能进入逆变器主回路。2.2配电盘及配电箱2.2.1电源变压器的额定容量和阻抗电压的选定能适应正常时及故障时的负荷变动量和电压降。2.2.2低压盘（含MCC柜）为屋内自立钢板式单面型，抽屉式、固定式（GGD）,采用敷铝锌钢板，厚度大于2mm。2.2.3电气设备（元器件、变频器、软起动器、PLC）选用国内知名品牌（ABB/西门子/施耐德），端子选用魏德米勒或PHONIX产品，低压电机综合保护装置选用丹东华通（执行框架采购），并应符合所处区域防爆、防护、防腐的要求。2.2.4现场控制箱防护等级IP55，采用敷铝锌钢板，厚度大于2mm，设置在爆炸危险区域内的控制箱需满足《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)的要求，型号ExdⅡBT4；内部配进出线端子，用于现场进出线电缆的连接；配电箱内部已完整接线,底部内部接地铜底板。元器件选用国内知名品牌（ABB/西门子/施耐德），端子选用魏德米勒或PHONIX产品。2.2.5电气设备的导体（包括电机绕组、电缆、电线等）使用铜材质。2.2.6在装置界区内照明及用电插座、电源箱回路上设漏电继电器或带漏电保护的自动空气开关。2.2.7电缆选用铜芯交联聚乙烯绝缘阻燃型电力电缆。2.3电动机2.3.1电动机应符合低压异步电动机、中压异步电动机框架协议规定。2.3.2低压电动机（380V/220V）选用南阳（框架采购），轴承选用进口SKF,低压电动机除满足工艺要求外全部选用防护等级达到IP55高效节能型、F级绝缘、B级温升，冷却方式IC411,IC416、安装方式IMB3、IMB5、IMV1,防腐等级WF2，启动电流倍数不大于6倍Ie。设置在爆炸危险区域内的电动机需满足《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)的要求，型号ExdⅡBT4，22KW及以上的电机配置注油孔。2.3.3高压电动机（10000V）选用南阳（框架采购），轴承选用进口SKF,高压电动机除满足工艺要求外全部选用防护等级达到IP55高效节能型、F级绝缘、B级温升，冷却方式IC81WIC611、IC511、安装方式IMB3、IMB5,防腐等级WF2，启动电流倍数不大于6倍Ie，。设置在爆炸危险区域内的电动机需满足《爆炸和...
