整流滤波电路PPT培训课件VIP免费

整流滤波电路PPT培训课件_第1页
1/49
整流滤波电路PPT培训课件_第2页
2/49
整流滤波电路PPT培训课件_第3页
3/49

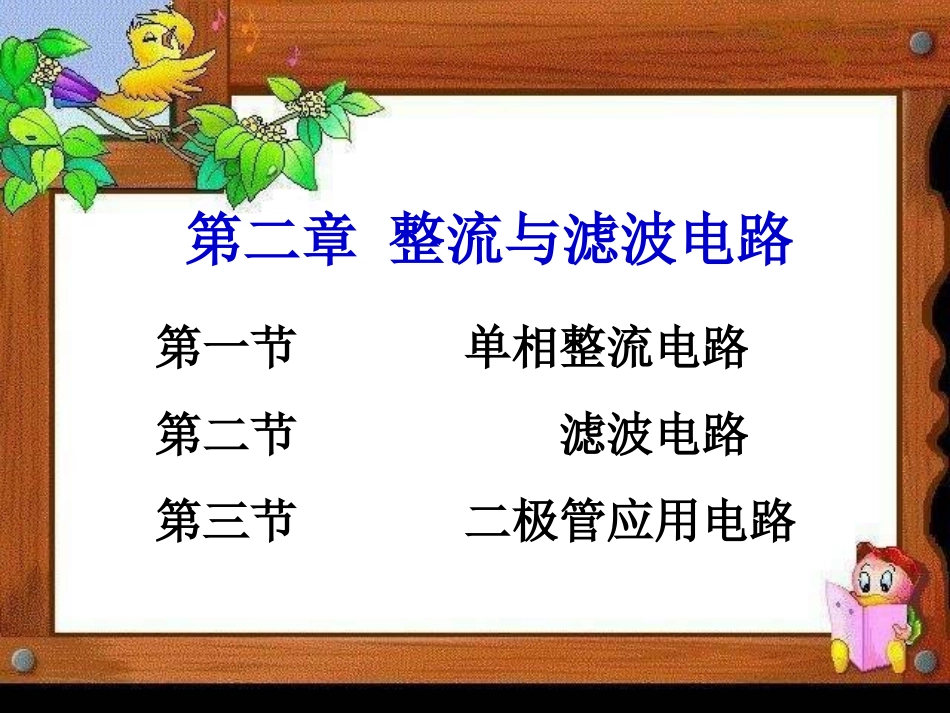

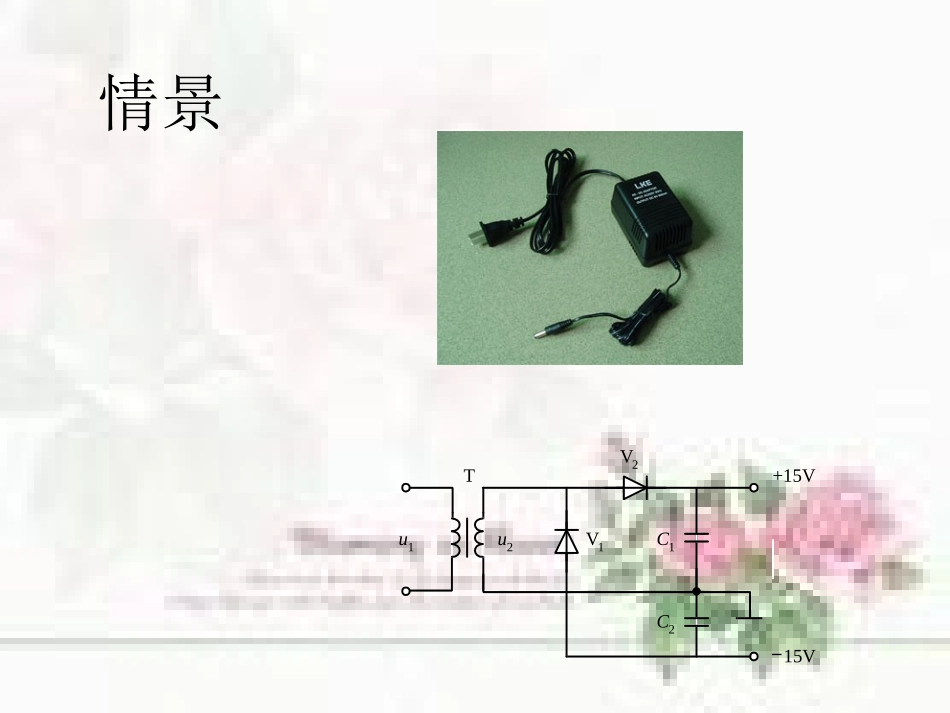

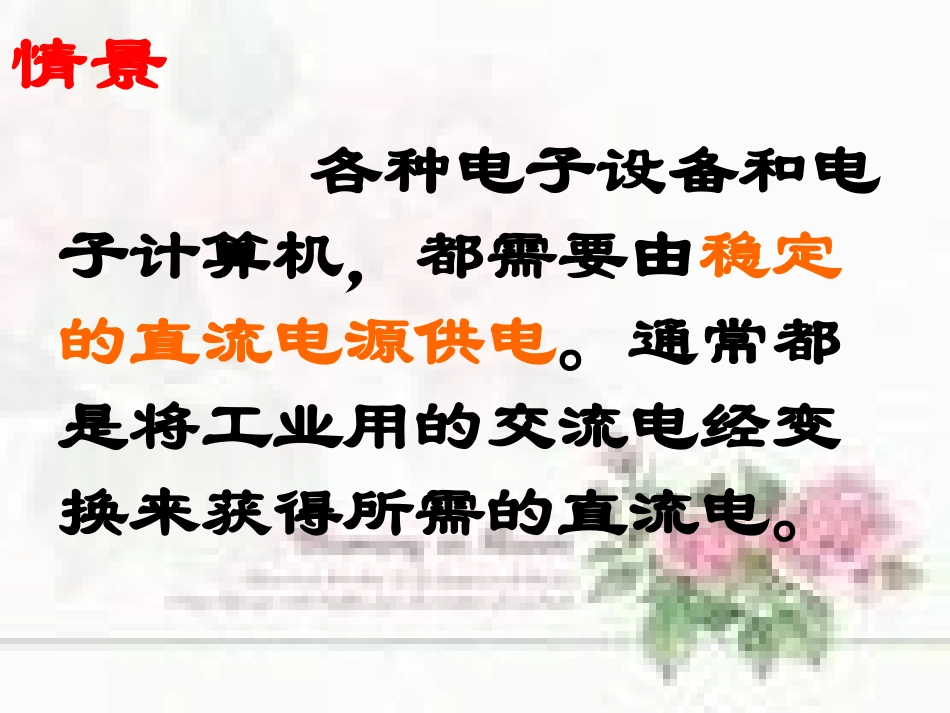

第二章整流与滤波电路第一节单相整流电路第二节滤波电路第三节二极管应用电路各种电子设备和电子计算机,都需要由稳定的直流电源供电。通常都是将工业用的交流电经变换来获得所需的直流电。情景TC1C2+15V15V_V2V1u1u2情景整流:将交流电变换成单向脉动的直流电。交流电源220V变压:将电网供给的交流电压变换成符合需要的交流电压。滤波:将单向脉动直流电变为较平滑的直流电。稳压:在交流电源电压波动或负载变动时,使直流输出电压稳定。第1节单相整流电路学习目标1、理解单相半波、全波、桥式整流电路的工作原理。2、知道整流后二极管的电压和电流。二极管具有单向导电性。加正向电压时导通,呈现很小的正向电阻,如同开关闭合;加反向电压时截止,呈现很大的反向电阻,如同开关断开。整流电路就是利用二极管的开关特性构成的。回顾:引入:自主探究1、什么叫整流?2、什么是脉动直流电?3、说出单相半波、全波、桥式整流电路的组成及工作原理。4、整流后二极管的电压和电流分别为多少?5、单相半波整流电路中选用二极管的条件是什么?)sin(222tUutO23u222UtO23uO22U02O)(d)sin(221ttUU245.0UtO23iD=iOtO23uD22U2RM2UUL2OD45.0RUIIVRL~220V+uo–u2iD+uD–1工作原理一单相半波整流电路2.参数计算①输出电压平均值245.0UUO②负载电流:③流过二极管的平均电流④二极管承受的最大反向电压URM=2U2=IOLORULRU245.0IVIOLRU245.0可见正确选用二极管,必须满足:OVMII最大整流电流2RU2UM最大反向工作电压单相桥式整流电路由变压器、两只二极管和负载电阻组成。1工作原理:二单相全波整流电路1)v1为正半周时2)v1为负半周时229.045.02VVVoL2LLO9.0RVRVI2RM22VV(1)负载电压、电流全波整流电路的负载RL上得到的是全波脉动直流电压,所以全波整流电路的输出电压比半波整流电路的输出电压增加一倍,电流也增加一倍,即(2)二极管承受反向峰值电压是变压器次级两个绕组总电压的峰值,即2负载与整流二极管的电压和电流:LRVII2OV45.021(3)二极管的平均电流只有负载电流的一半,即整流电路是利用二极管或晶闸管的单向导电性将交流电变换成直流电的电路。单相桥式整流电路由变压器、四只接成电桥形式的二极管和负载电阻组成。1工作原理:在输入电压u1的正半周,A点电位最高,B点电位最低,二极管VD1和VD3正向偏置导通;VD2和VD4反向偏置而截止。电流iO流经VD1、RL和VD3并在RL上产生压降uO。OuO三单相桥式整流电路O当输入电压u1为负半周,变压器二次感应电压为负半周时,整流二极管VD1、VD3因加反向电压而截止,VD2、VD4因加正向电压而导通。电流io流经VD2、RL和VD4并在RL上产生压降uO。由此可见,在输入电压u1(u2)的一个周期内,负载上均有电流通过,方向始终是从上向下,所以负载上得到同一方向的电压uO。(a)(b)(c)V3RLV4V2V1u1u2+uoioRLV4V3V2V1+uou2u1输入正半周工作原理输入负半周+uo单相桥式整流电路2负载与整流二极管的电压和电流:负载上得到的电压Uo是输出电压波形在一个周期中的平均值:22o0.922UUU流过负载的电流:LooRUIoD21II流过每个二极管的平均电流是负载电流的一半:2RM2UU每个二极管承受的反向电压最大值为变压器二次电压的峰值:[例]某电气设备采用桥式整流电路整流,电源电压为220V交流电,需要整流输出的电压为6V,电流为25mA,试求整流二极管参数。V6.67V9.069.0o2UU根据式可知变压器二次电压为22o9.022UUU[解]mA5.12A0125.0A025.02121oDIIV4.9V67.6222RMUU根据式可知二极管平均电流为oD21II根据式可知二极管承受的反向电压最大值为2RM2UU3)简化画法+uoRLio~+u24)整流桥把四只二极管封装在一起称为整流桥~~~+~-+–整流桥的连接本课小结1、整流电路实际上是二极管单向导电的应用,起到波形变换将交流变为直流。2、变压器中心抽头式单相全波整流电路,每个二极管承受两倍的反向峰值电压。3、桥式全波整流电路比变压器中心抽头式单相全波整流电路所使用的整流二极管多一倍,但二极管承受的反向电压低了一半且无需变压器中心...
