（衡水万卷）高三物理二轮复习 作业卷三十九 电磁学实验2（含解析）-人教版高三物理试题VIP免费

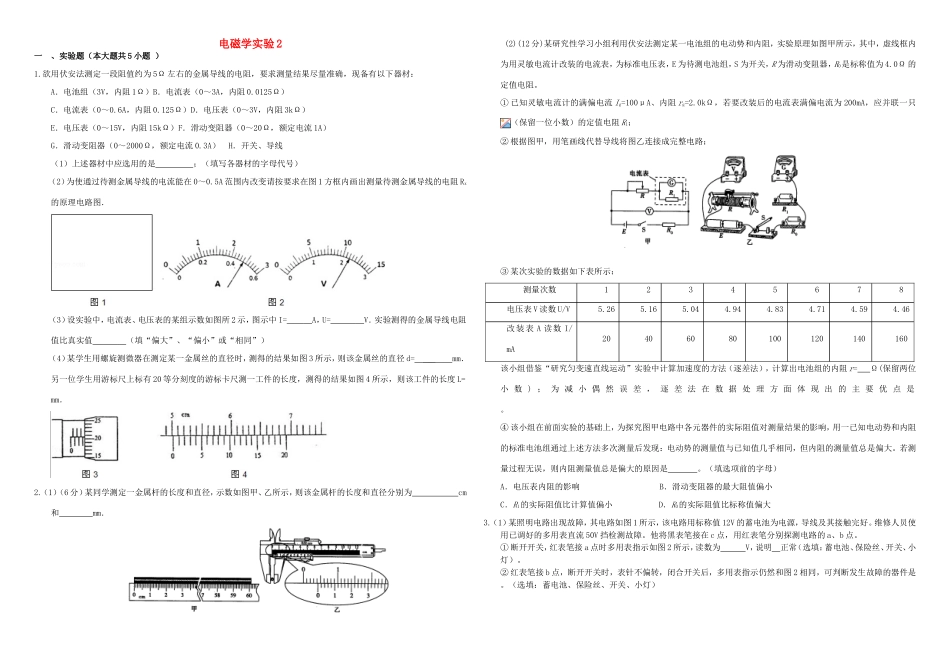

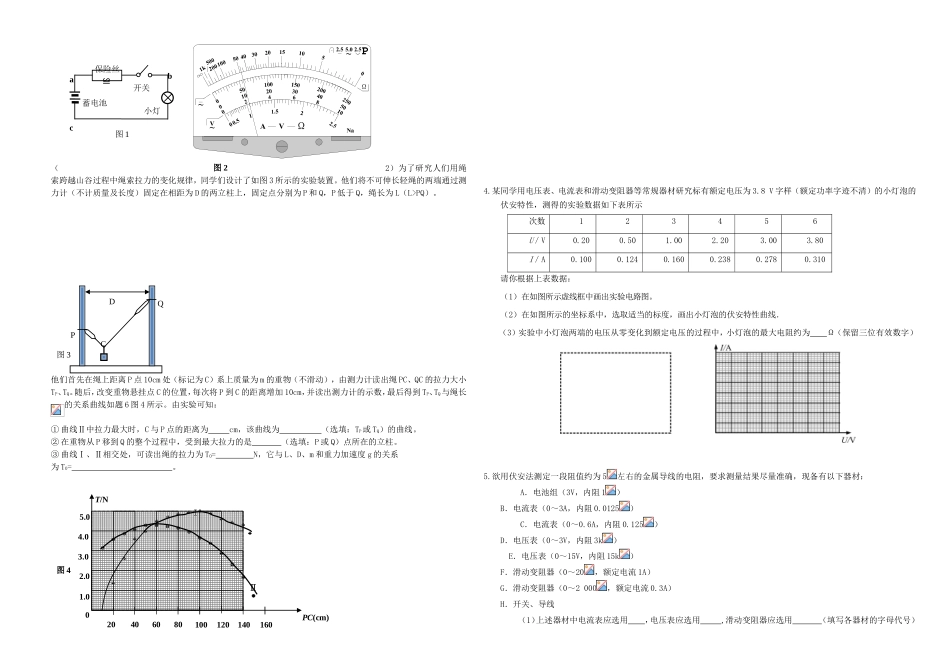

电磁学实验2一、实验题（本大题共5小题）1.欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：A．电池组（3V，内阻1Ω）B．电流表（0～3A，内阻0.0125Ω）C．电流表（0～0.6A，内阻0.125Ω）D．电压表（0～3V，内阻3kΩ）E．电压表（0～15V，内阻15kΩ）F．滑动变阻器（0～20Ω，额定电流1A）G．滑动变阻器（0～2000Ω，额定电流0.3A）H．开关、导线（1）上述器材中应选用的是；（填写各器材的字母代号）（2）为使通过待测金属导线的电流能在0～0.5A范围内改变请按要求在图1方框内画出测量待测金属导线的电阻Rx的原理电路图．（3）设实验中，电流表、电压表的某组示数如图所2示，图示中I=A，U=V．实验测得的金属导线电阻值比真实值（填“偏大”、“偏小”或“相同”）（4）某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图3所示，则该金属丝的直径d=___mm．另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图4所示，则该工件的长度L=mm．2.（1）（6分）某同学测定一金属杆的长度和直径，示数如图甲、乙所示，则该金属杆的长度和直径分别为cm和mm．(2)(12分)某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计改装的电流表，为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻。①已知灵敏电流计的满偏电流Ig=100μA、内阻rg=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只（保留一位小数）的定值电阻R1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次实验的数据如下表所示：测量次数12345678电压表V读数U/V5.265.165.044.944.834.714.594.46改装表A读数I/mA20406080100120140160该小组借鉴“研究匀变速直线运动”实验中计算加速度的方法（逐差法），计算出电池组的内阻r=Ω(保留两位小数)；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是。④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大。若测量过程无误，则内阻测量值总是偏大的原因是。（填选项前的字母）A．电压表内阻的影响B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小D．R0的实际阻值比标称值偏大3.（1）某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好。维修人员使用已调好的多用表直流50V挡检测故障。他将黑表笔接在c点，用红表笔分别探测电路的a、b点。①断开开关，红表笔接a点时多用表指示如图2所示，读数为V，说明正常（选填：蓄电池、保险丝、开关、小灯）。②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图2相同，可判断发生故障的器件是。（选填：蓄电池、保险丝、开关、小灯）≌ab蓄电池保险丝开关小灯c图1图2（2）为了研究人们用绳索跨越山谷过程中绳索拉力的变化规律，同学们设计了如图3所示的实验装置。他们将不可伸长轻绳的两端通过测力计（不计质量及长度）固定在相距为D的两立柱上，固定点分别为P和Q，P低于Q，绳长为L（L>PQ）。他们首先在绳上距离P点10cm处（标记为C）系上质量为m的重物（不滑动），由测力计读出绳PC、QC的拉力大小TP、TQ。随后，改变重物悬挂点C的位置，每次将P到C的距离增加10cm，并读出测力计的示数，最后得到TP、TQ与绳长的关系曲线如题6图4所示。由实验可知：①曲线Ⅱ中拉力最大时，C与P点的距离为cm，该曲线为（选填：TP或TQ）的曲线。②在重物从P移到Q的整个过程中，受到最大拉力的是（选填：P或Q）点所在的立柱。③曲线Ⅰ、Ⅱ相交处，可读出绳的拉力为T0=N，它与L、D、m和重力加速度g的关系为T0=。4.某同学用电压表、电流表和滑动变阻器等常规器材研究标有额定电压为3.8V字样（额定功率字迹不清）的小灯泡的伏安特性，测得的实验数据如下表所示次数123456U／V0.200.501.002.203.003.80I／A0.1000.1240.1600.2380.2780.310请你...
