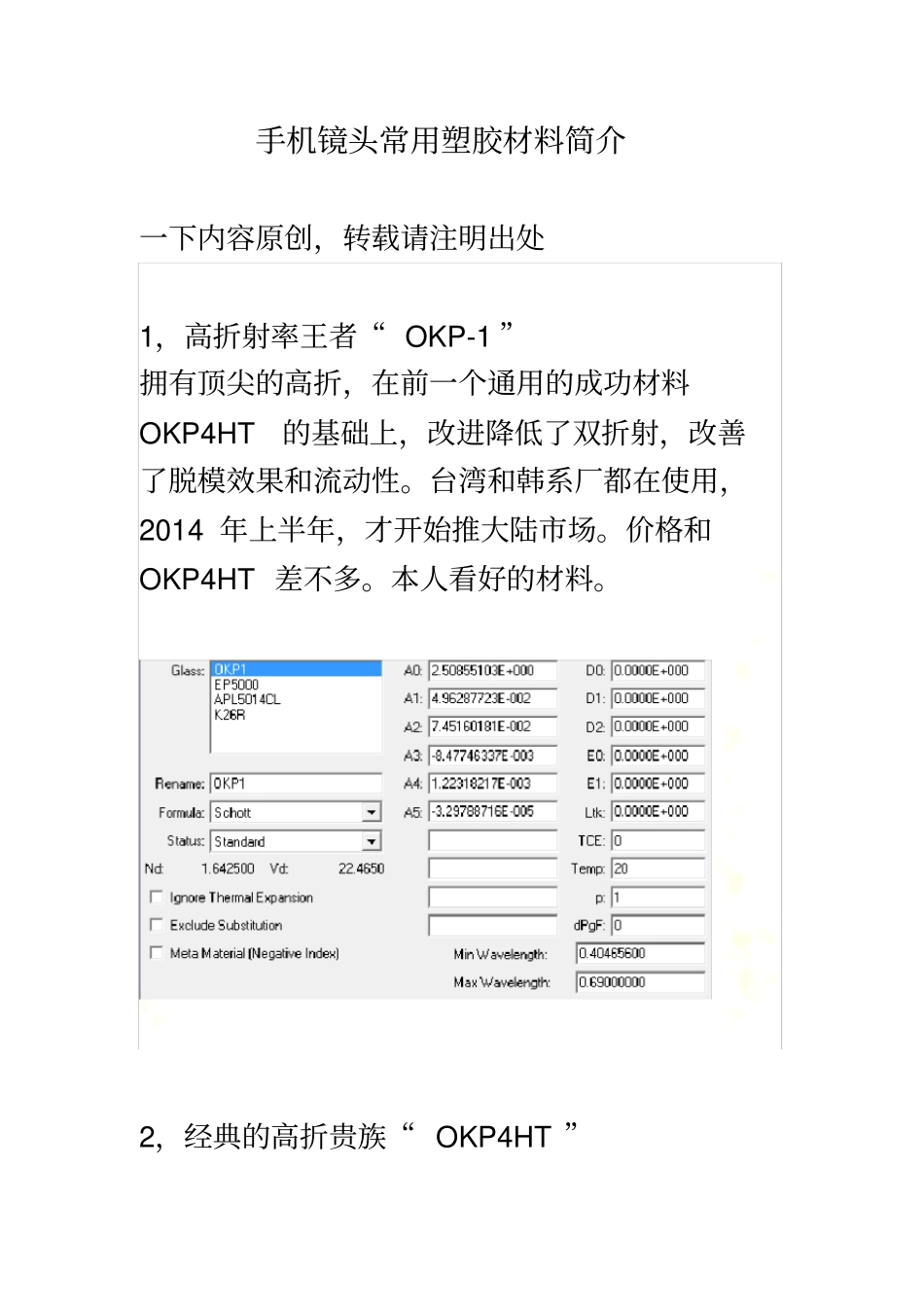

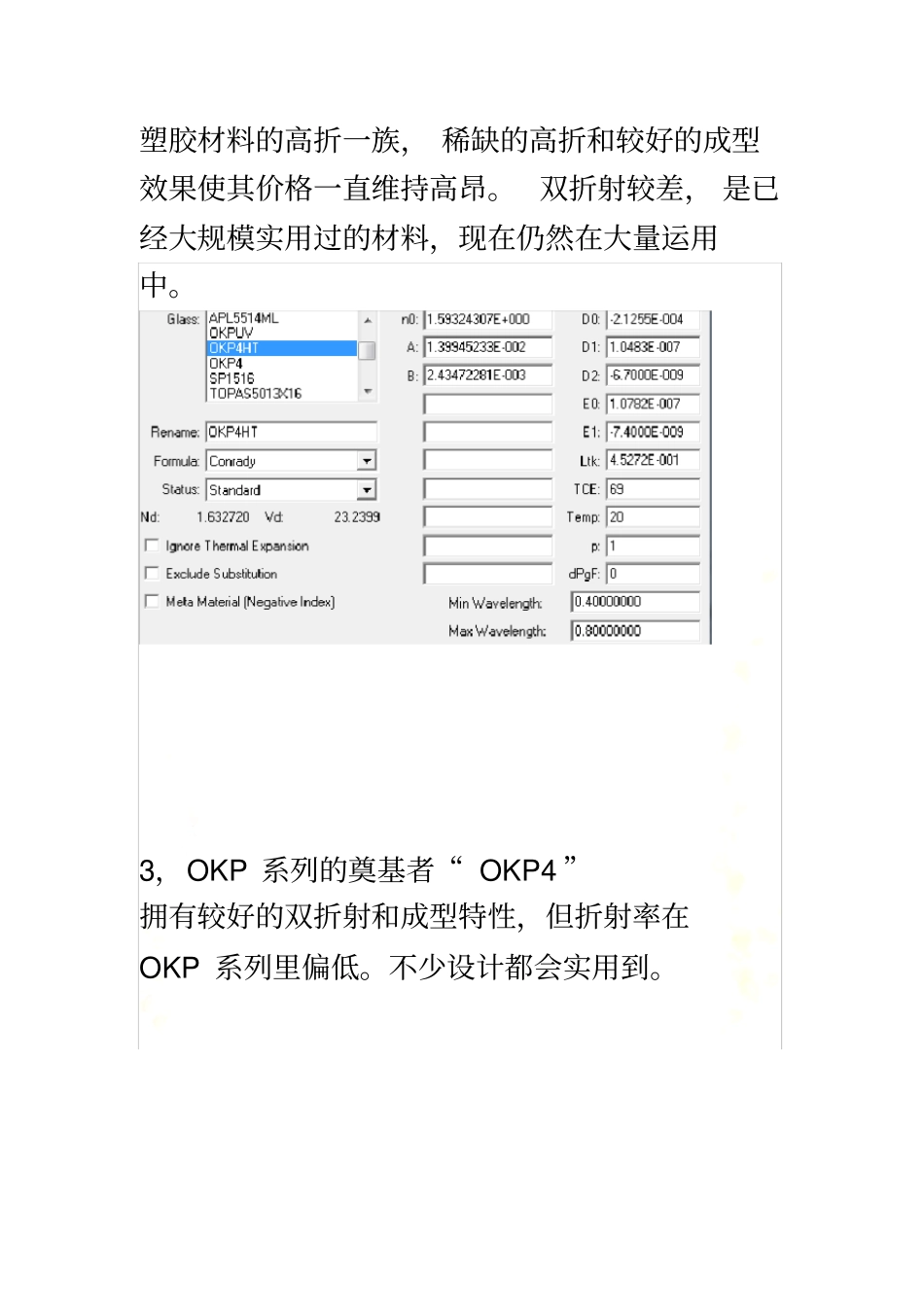

手机镜头常用光学塑胶zemax玻璃库的设置和材料实用简介手机镜头常用塑胶材料简介一下内容原创，转载请注明出处1，高折射率王者“OKP-1”拥有顶尖的高折，在前一个通用的成功材料OKP4HT的基础上，改进降低了双折射，改善了脱模效果和流动性。台湾和韩系厂都在使用，2014年上半年，才开始推大陆市场。价格和OKP4HT差不多。本人看好的材料。2，经典的高折贵族“OKP4HT”塑胶材料的高折一族，稀缺的高折和较好的成型效果使其价格一直维持高昂。双折射较差，是已经大规模实用过的材料，现在仍然在大量运用中。3，OKP系列的奠基者“OKP4”拥有较好的双折射和成型特性，但折射率在OKP系列里偏低。不少设计都会实用到。4，持续改进的智者“APL5514DP，APL5514ML，APL5514CL”APEL系列的塑胶材料都拥有优秀的透过率，流动性，低双折射。以及大约OKP系列1/3~1/4的价格优势。所以APEL的竞争力很大，每天都有大量的APL系列塑胶被镜头厂实用。另外DP-ML-CL持续改善的系列产品都具有相似的折射率，所以替换起来很方便。5，黑马材料“EP5000”大阪瓦斯的EP5000从出道就针对OKP4HT，它与OKP4HT拥有极其接近的折射率。同时拥有更好的流动性和超低的双折射，还具有比OKP4HT稍低的价格。所以EP5000迅速抢占了OKP4HT的市场，这才逼的三井化学出OKP1。EP5000，我做设计优选的材料。6，内力深厚的高僧“E48R”ZEONEX的看家材料，从330R，480R一路发展起来。低双折射，低吸水率，耐高温，不易附静电，外观容易保持。早已经被大规模使用起来了，通常被设计在对外观要求较高的最后一片镜片。APL系列和其有类似的价格和相差不远的折射率，可想相互替代设计，但APL的外观效果通常没有E48R优异。强烈推荐的材料。7，超凡脱俗的高僧“K26R”K26R是E48R的升级版本，略微提高了折射率，继承了E48R的各种优异特性，进一步改善了成型的流动性和脱模效果。K26R在日企已经有很多成功设计在使用中了，大陆才刚刚接触使用。这是我也很看好的材料。价格比E48R稍高，后面可能会降价。8，经典的PC材“PC_AD5503”PC系列的老前辈代表，高折射率（不够高），比较大的双折射，吸水率高，成型缩水大。总之作为光学材料物性不够好。但其价格不到OKP系列的1/10，所以低端的，廉价的手机镜头都还在使用这种材料。在国内的用量很大。9，经典通用的材料“PMMA”又称亚克力，经典的透明塑胶，低折射率，低双折射，高透过率，高吸水性。以及超级的价格：比PC_AD5503还要便宜一半多。最大的缺憾是不耐高温，无法镀膜，所以只能用在低端镜头中。综上，手机镜头常用的光学材料基本以及都有了，其他一些没列的材料是不建议使用的。原因包括材料特性不好，库存不足，没大量应用，厂家不推广了等。BY：Ivan20140927
