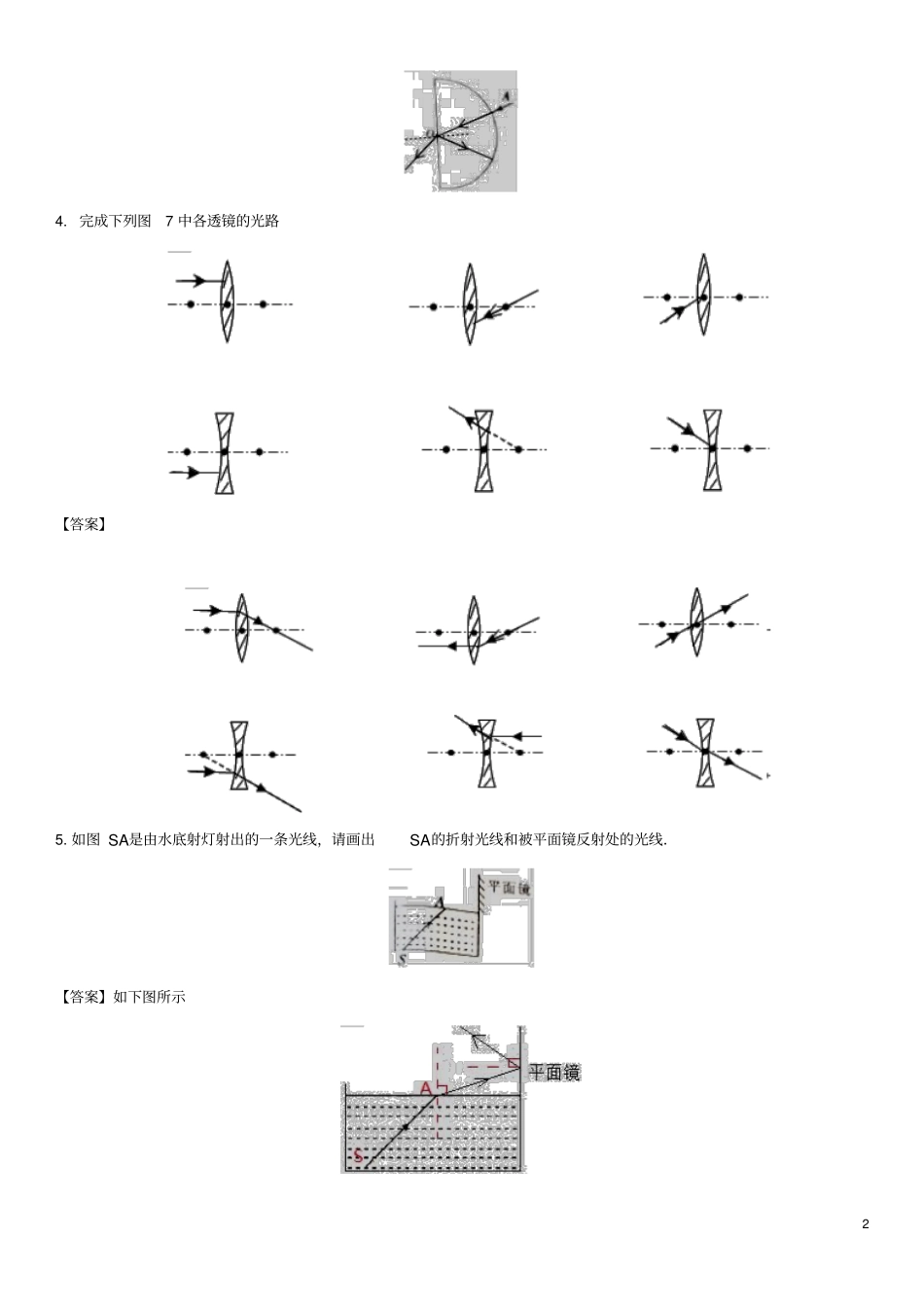

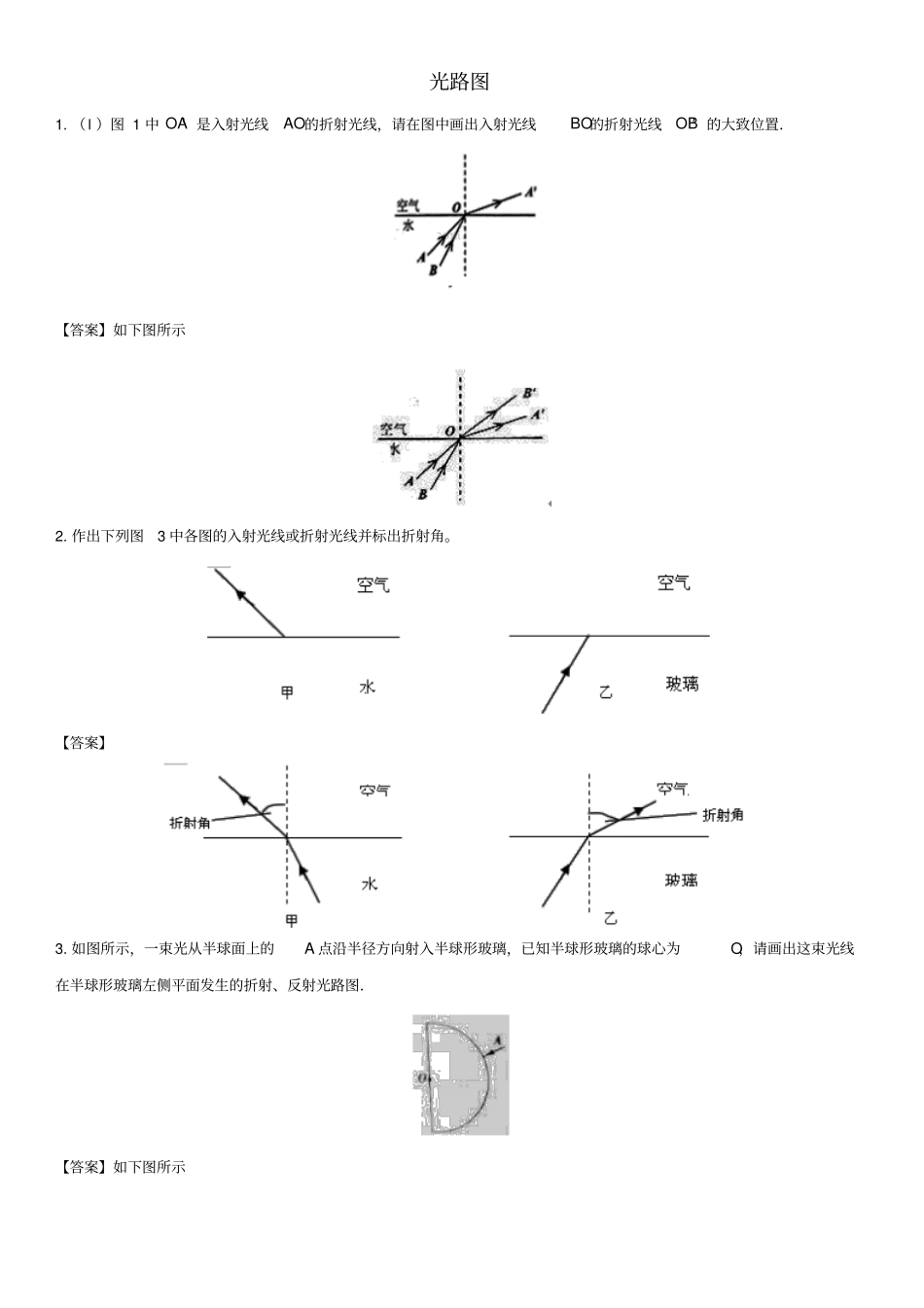

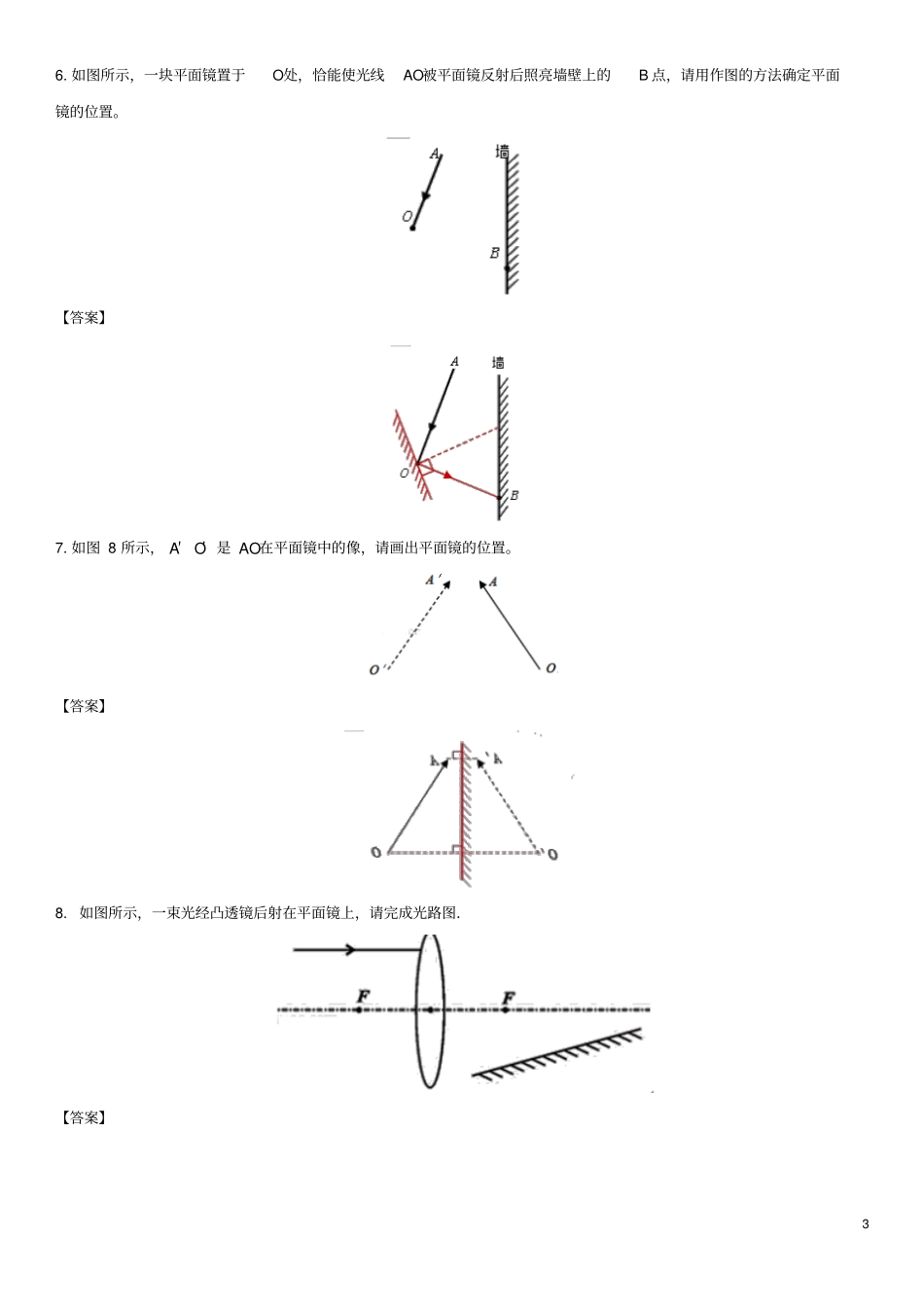

光路图1.（l）图1中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．【答案】如下图所示2.作出下列图3中各图的入射光线或折射光线并标出折射角。【答案】3.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【答案】如下图所示24.完成下列图7中各透镜的光路【答案】5.如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线．【答案】如下图所示36.如图所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置。【答案】7.如图8所示，A′O′是AO在平面镜中的像，请画出平面镜的位置。【答案】8.如图所示，一束光经凸透镜后射在平面镜上，请完成光路图．【答案】49.如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．【答案】如下图所示10.根据题目的要求作图：（1）做出图中物体AB在平面镜中的像A’B’；（2）根据图中的两条光线找到光源的位置．并画光路图标出人的影子的长度．；【答案】11.如右图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）5【答案】如图所示：12.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．【答案】如下图所示13.如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A。（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A在水中的像到A的距离为____________cm。【答案】（1）如图所示；（2）如图所示；6（3）30.014.如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．【答案】如下图所示15.晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图．【答案】如下图所示16.如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．7【答案】如下图所示17.如图所示．一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜．请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线．并标出入射角的度数。【答案】818.如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。【答案】如图：19.图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S画出光路图以表明成像于S′的原理（可以只车一条光线）．【答案】20.如图甲所示，画出物体AB在平面镜中的像A'B'．9【答案】
