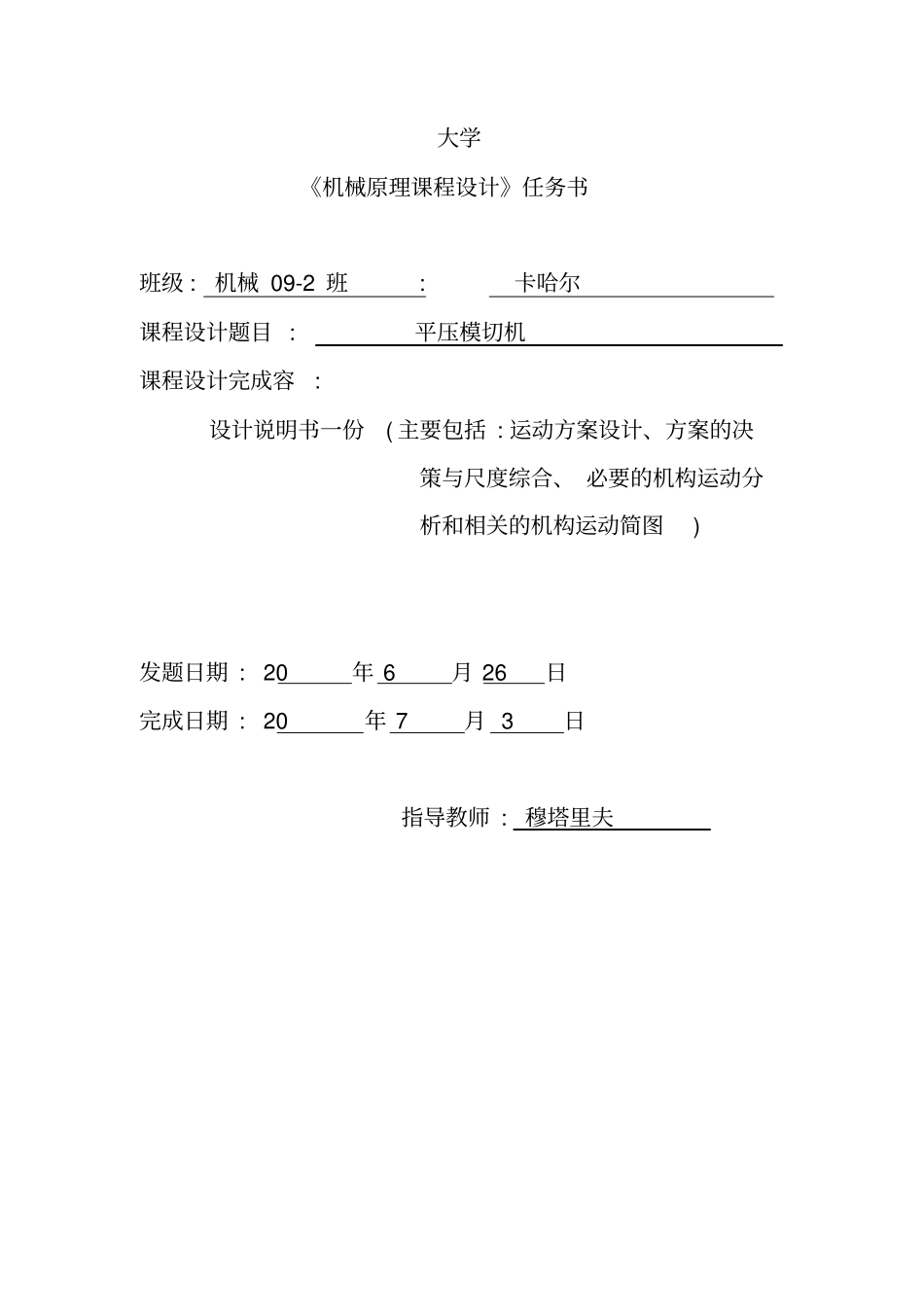

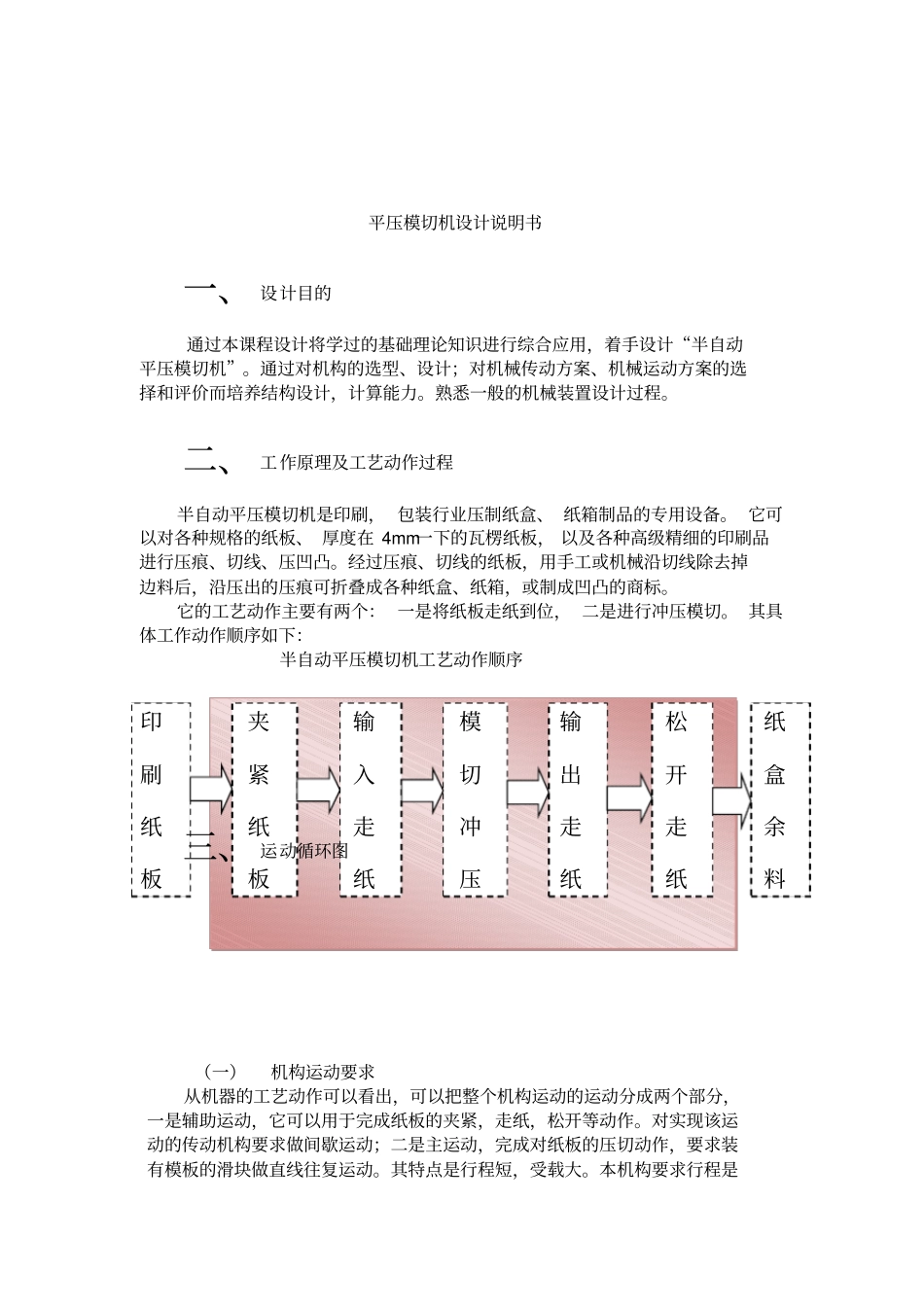

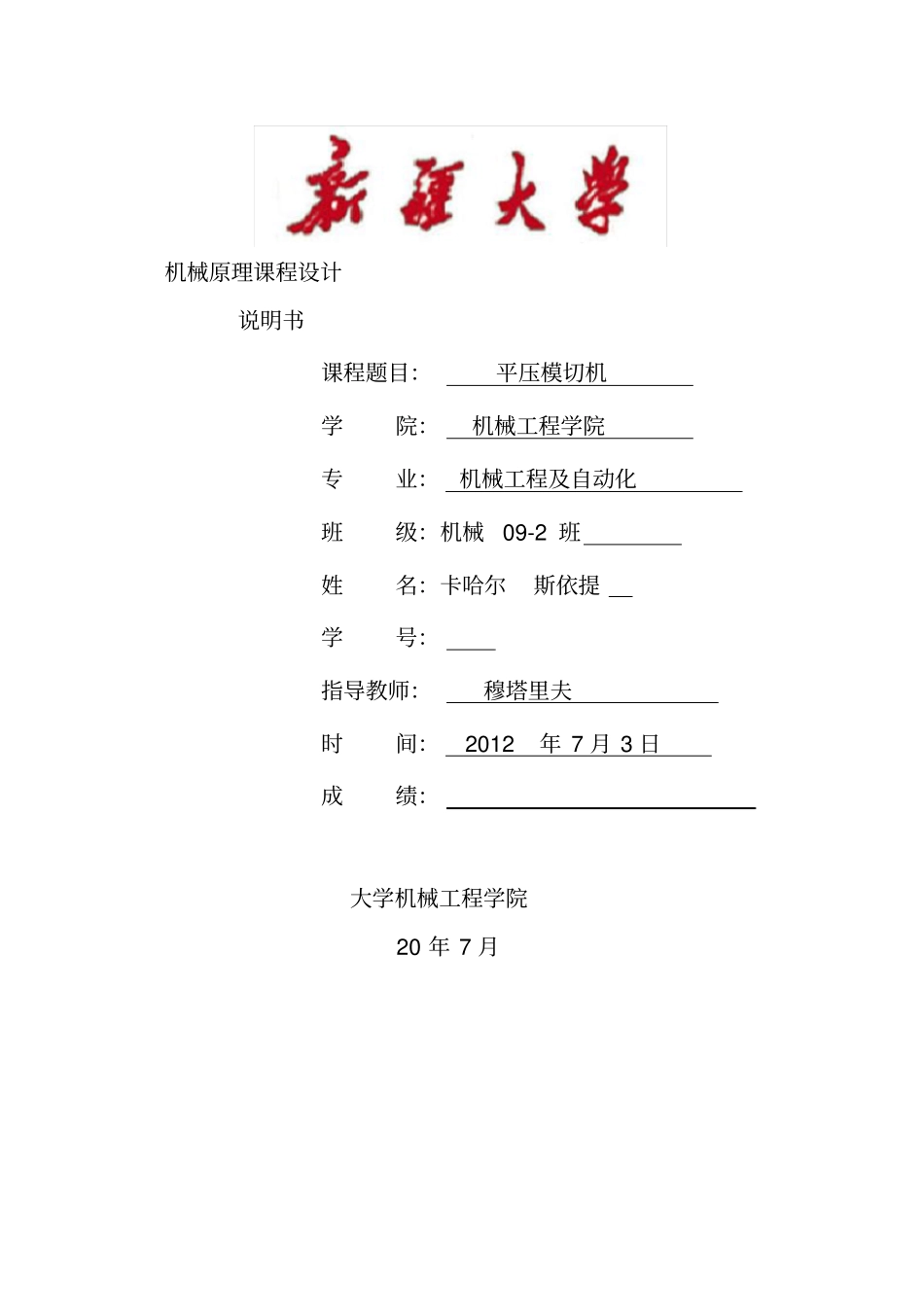

机械原理课程设计说明书课程题目：平压模切机学院：机械工程学院专业：机械工程及自动化班级：机械09-2班姓名：卡哈尔斯依提学号：指导教师：穆塔里夫时间：2012年7月3日成绩：大学机械工程学院20年7月大学《机械原理课程设计》任务书班级:机械09-2班:卡哈尔课程设计题目:平压模切机课程设计完成容:设计说明书一份(主要包括:运动方案设计、方案的决策与尺度综合、必要的机构运动分析和相关的机构运动简图)发题日期:20年6月26日完成日期:20年7月3日指导教师:穆塔里夫平压模切机设计说明书一、设计目的通过本课程设计将学过的基础理论知识进行综合应用，着手设计“半自动平压模切机”。通过对机构的选型、设计；对机械传动方案、机械运动方案的选择和评价而培养结构设计，计算能力。熟悉一般的机械装置设计过程。二、工作原理及工艺动作过程半自动平压模切机是印刷，包装行业压制纸盒、纸箱制品的专用设备。它可以对各种规格的纸板、厚度在4mm一下的瓦楞纸板，以及各种高级精细的印刷品进行压痕、切线、压凹凸。经过压痕、切线的纸板，用手工或机械沿切线除去掉边料后，沿压出的压痕可折叠成各种纸盒、纸箱，或制成凹凸的商标。它的工艺动作主要有两个：一是将纸板走纸到位，二是进行冲压模切。其具体工作动作顺序如下：半自动平压模切机工艺动作顺序三、运动循环图（一）机构运动要求从机器的工艺动作可以看出，可以把整个机构运动的运动分成两个部分，一是辅助运动，它可以用于完成纸板的夹紧，走纸，松开等动作。对实现该运动的传动机构要求做间歇运动；二是主运动，完成对纸板的压切动作，要求装有模板的滑块做直线往复运动。其特点是行程短，受载大。本机构要求行程是印刷纸板夹紧纸板输入走纸模切冲压输出走纸松开走纸纸盒余料50毫米，最大载荷是，工作速度是每小时压制3000。另外，主运动和辅运动要相互协调。（二）运动示意图由上述机构运动要求，绘制如下运动示意草图：（三）各部件运动分析1、主轴的选择和转角运算为了计算和设计方便，选择变速箱的输出轴为运动分析主轴，如上图所示。由原始数据和设计要求知，平面六杆机构的行程速比系数K=1.3，则极位夹角°并知该运动周期分为两部分，以156.5°（156.5°=180°-23.5°）为界分为0°---156.5°和156.5°--360°两个过程。2、模切机构的分析当主轴转角为0°---156.5°，下模从行程最低点开始，在平面六杆机构的带动下向上移动至预定模切位置，进行冲压模切；当主轴转角为156.5°--360°，下模完成模切动作，快速急回运动至行程最低点即下一周期起点。3、走纸机构的分析当主轴转角为0°---156.5°，特殊齿轮组（用于完成间歇运动）没有啮合运动，链轮链条处于静止状态；当主轴转角为156.5°--360°，特殊齿轮组轮齿参与啮合，带动链轮链条运动，进行走纸运动。4、夹紧装置的分析当主轴转角为0°---156.5°，带动夹子的凸轮走过推程，远休止和回程使模切机构主轴夹紧装置夹紧装置走纸机构刚性弹簧夹完成夹纸动作；当主轴转角为156.5°--360°，凸轮处于近休止状态使刚性弹簧夹处于夹紧状态。（四）综上所述运动循环图如下：主轴转角0°156.5°(图示位置)360°走纸机构停止运动夹紧装置送料夹紧输入走纸模切机构滑块上升（模切）滑块下降（回程）四、送料、模切机构的选型（一）送料机构的选型1、可选机构机构供选机构类型纸板的输送双列链轮传动皮带轮传动纸板的停歇机构凸轮机构特殊齿轮组纸板的固定刚性弹簧夹普通夹子2、选型原因：(1)对于纸板的输送构件，选用双列链轮传动：a、相对皮带传动而言，双列链轮传动精度较高，有利于纸板的精确走纸定位；b、适合于本机构的远距离传递；c、本机构在长时间传输、模切时摩擦大，易发热，而双列链轮传动机构适合于长时间在此恶劣环境下工作。另外，使用皮带轮传动其易打滑，易变形，传输精度低，传递效率低。(2)对于纸板的停歇，选用特殊齿轮组：a、相对凸轮机构相比而言，特殊齿轮组制造容易，工作可靠。b、特殊齿轮组在设计时，易实现从动件的运动时间和静止时间的比例在较大围调节，适用围广。c、特殊齿轮组在工作时由于面接触且是间歇运转，因此不易磨损，使用寿命长。另外凸...
