中兴SDH传输设备误码问题分析总结VIP免费

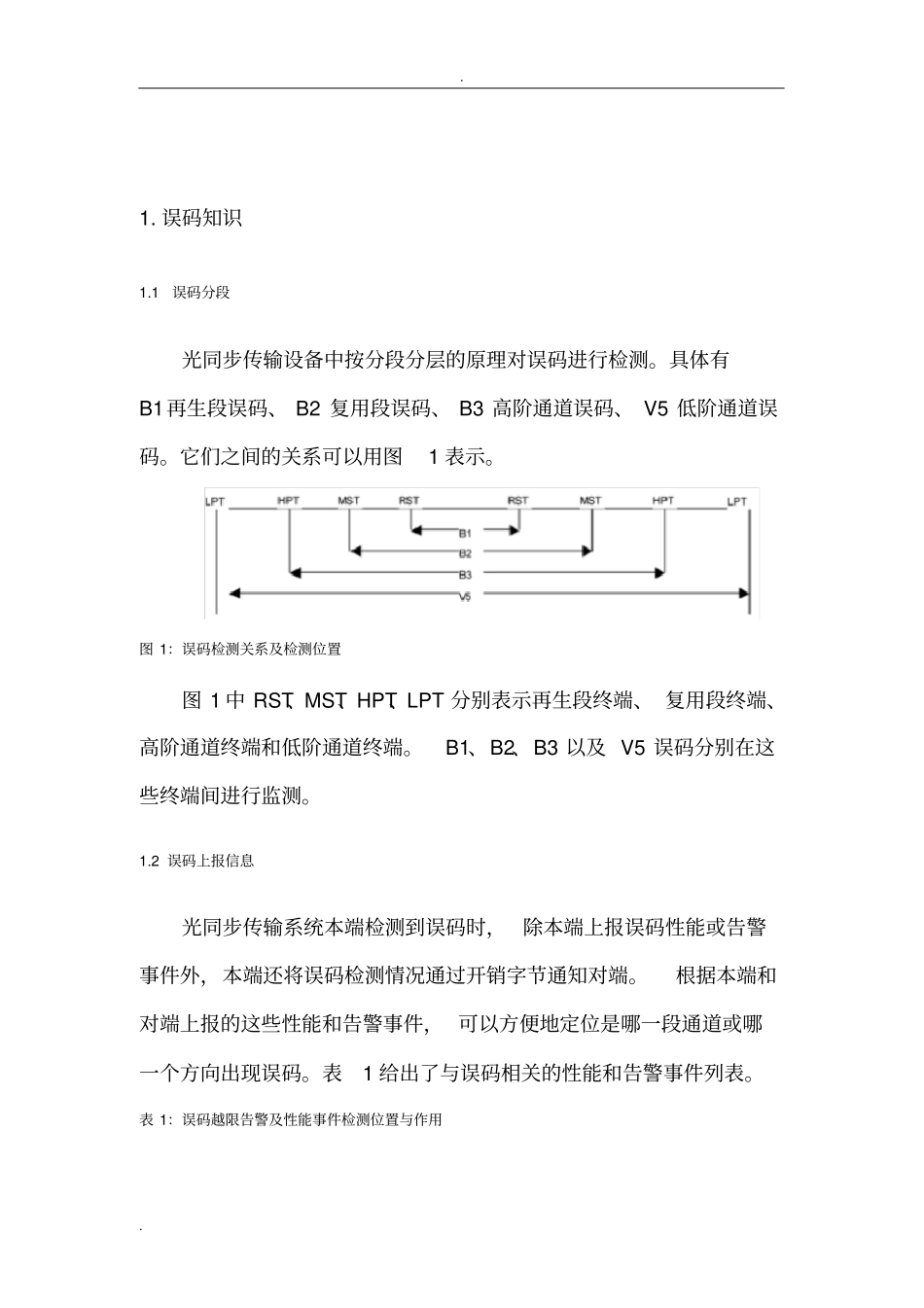

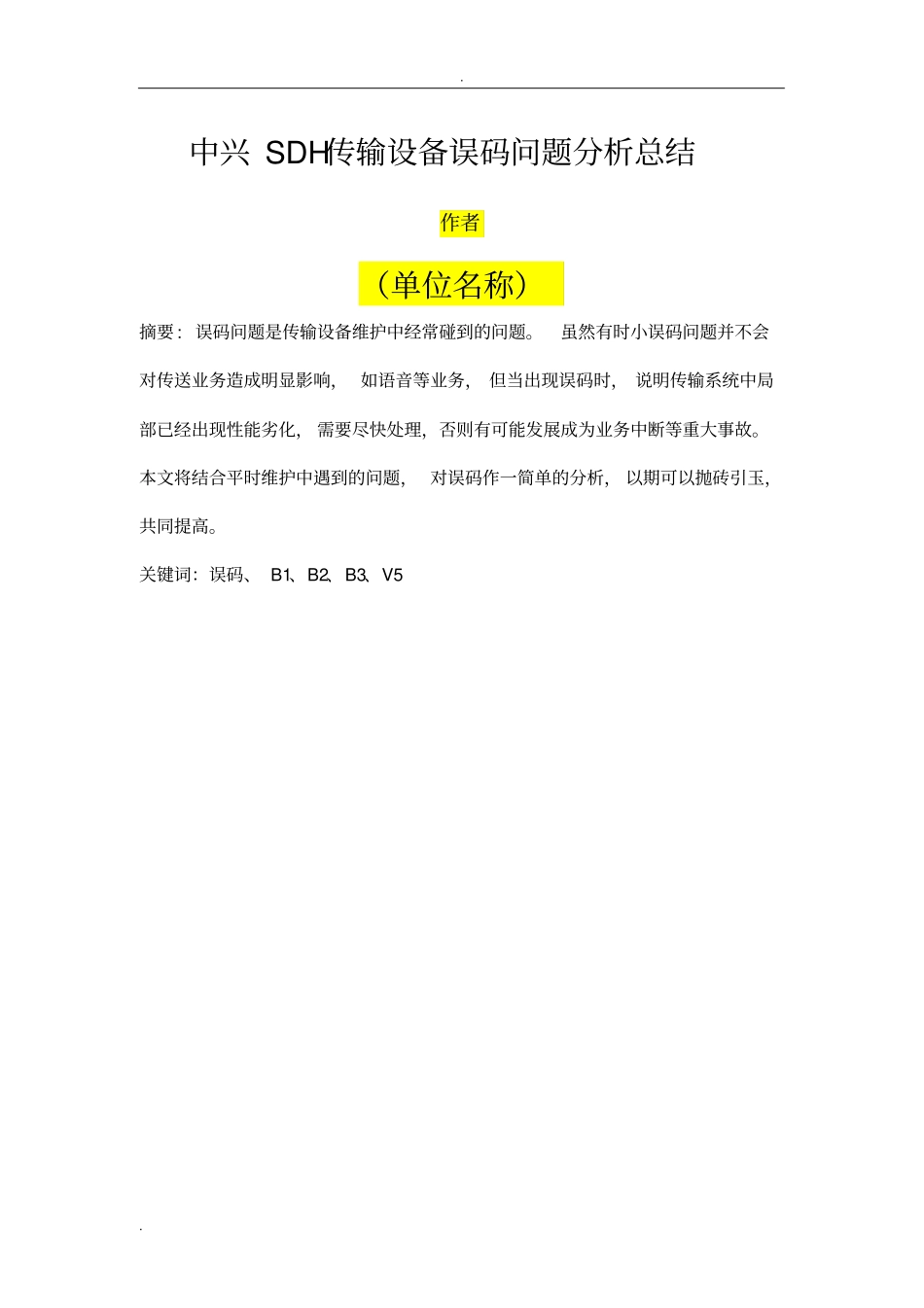

..中兴SDH传输设备误码问题分析总结作者（单位名称）摘要:误码问题是传输设备维护中经常碰到的问题。虽然有时小误码问题并不会对传送业务造成明显影响，如语音等业务，但当出现误码时，说明传输系统中局部已经出现性能劣化，需要尽快处理，否则有可能发展成为业务中断等重大事故。本文将结合平时维护中遇到的问题，对误码作一简单的分析，以期可以抛砖引玉，共同提高。关键词：误码、B1、B2、B3、V5..目录1.误码知识...............................................31.1误码分段..........................................31.2误码上报信息.......................................32.误码定位分析...........................................42.1误码的常见原因.....................................42.2误码定位分析.......................................53.典型案例...............................................73.1光板故障导致误码..................................73.2风扇故障导致设备散热不良产生误码..................83.3时钟板故障引起误码................................93.4外时钟不稳定导致光路出现误码.....................104结束语................................................11..1.误码知识1.1误码分段光同步传输设备中按分段分层的原理对误码进行检测。具体有B1再生段误码、B2复用段误码、B3高阶通道误码、V5低阶通道误码。它们之间的关系可以用图1表示。图1：误码检测关系及检测位置图1中RST、MST、HPT、LPT分别表示再生段终端、复用段终端、高阶通道终端和低阶通道终端。B1、B2、B3以及V5误码分别在这些终端间进行监测。1.2误码上报信息光同步传输系统本端检测到误码时，除本端上报误码性能或告警事件外，本端还将误码检测情况通过开销字节通知对端。根据本端和对端上报的这些性能和告警事件，可以方便地定位是哪一段通道或哪一个方向出现误码。表1给出了与误码相关的性能和告警事件列表。表1：误码越限告警及性能事件检测位置与作用..项目本端站检测到有误码，则本端上报事件对端站检测到有误码，则本端上报事件本端站检测到有误码越限，则本端上报事件对端站检测到有误码，则本端上报事件再生段（B1）RSBBEB1-EXC复用段（B2）MSBBEMSFEBBEMS-EXCMS-REI高阶通道（B3）HPBBEHPFEBBEHP-EXCHP-REI低阶通道（V5）LPBBELPFEBBELP-EXCLP-REI性能事件告警事件2.误码定位分析2.1误码的常见原因外部原因:1）光纤性能劣化、损耗过高。2）光纤接头不清洁或连接不正确。3）设备接地不好。4）设备附近有强烈干扰源。5）环境温度过高，导致设备散热不良。6）传输距离过短、未加衰减器，导致接收光功率过载。设备原因:1）线路板接收侧信号衰减过大、对端发送电路故障、本端接收电路故障。2）时钟同步性能不好。3）交叉板与线路板、支路板配合不好。4）支路板故障。5）风扇故障，导致设备散热不良。..2.2误码定位分析下面我们就以一个简单的单向业务组网模型来分析出现误码的几种情况。注：为了便于阐述，这里都简化为单向有误码，而反方向没有误码，并且只是某一站点出现某一类型的误码的理想情况，当然实际中要比这复杂得多。组网模型如图2所示:图2单向业务组网模型（1）C或D站出现再生段误码每个站点都对B1字节处理，所以可以考虑出现误码站点和上游站点两RST之间（接口板、光纤通路）。常用的有以下几种定位方法：1）采用测量法测量光功率，可以直接有效地发现线路是否正常。首先测试对端发送光功率是否合乎设备指标，再测试本端接收光功率，如果接收光功率过小，可以逐段测试找出故障点，如果接收光功率过大，导致光模块饱和，此时要适当地加衰减。2）光口环回法可以进一步测试是否本端光板有问题，但要注意将光板自环时需要加衰减，以防止光功率过强损坏光模块。3）采用收发尾纤替换法将本端和对端的收发尾纤同时对调，看误码是否跟着尾纤走，这样可以快速判断光缆线路的好坏。与环回法结合快速定位故障位置。..（2）D或E站出现复用段误码对于D站误码来说，由于C站是REG站点，它不对B2字节进行处理，所以很有可能是B站MST出来的信号带过来的，...
