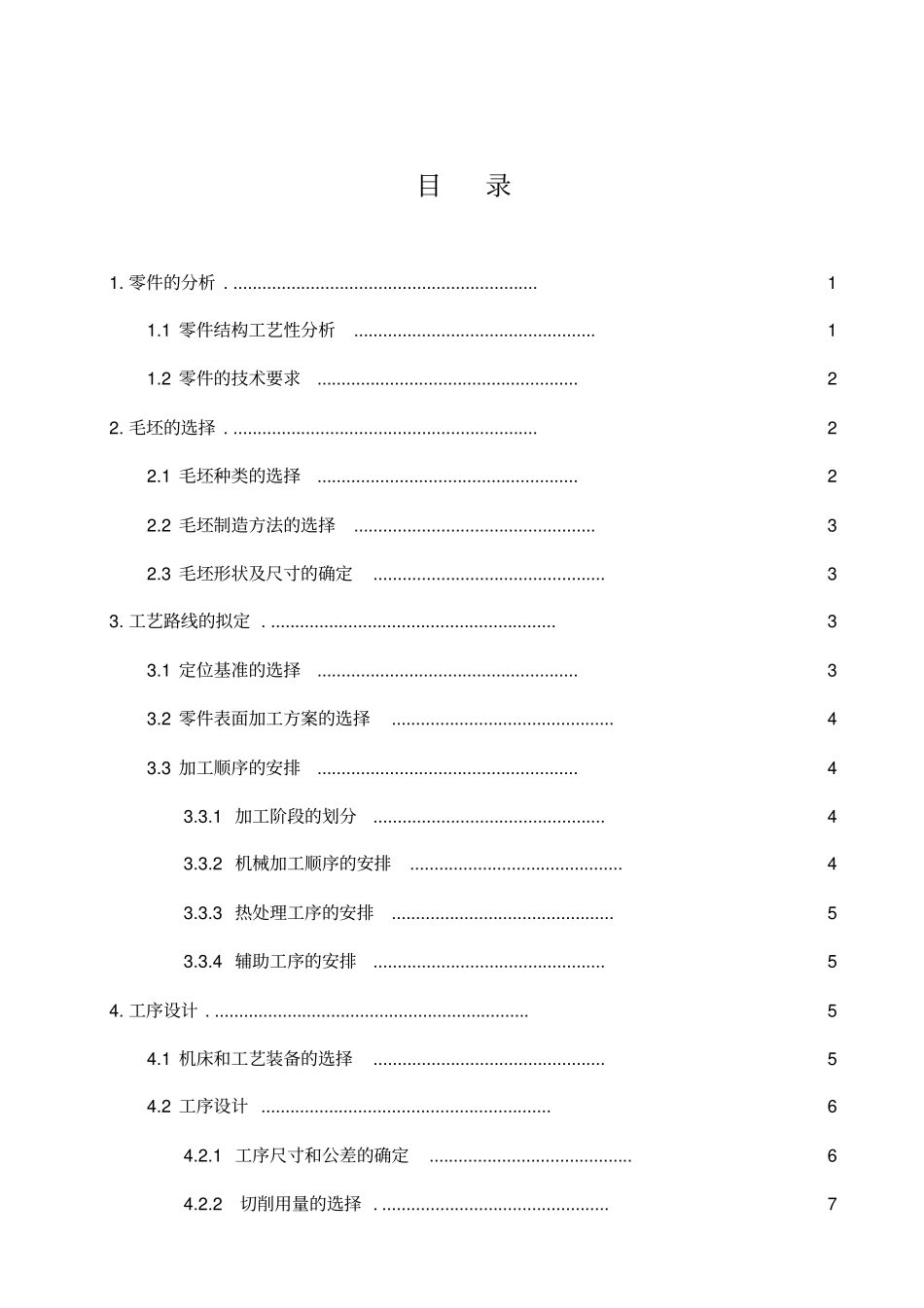

机械制造工艺学课程设计说明书设计题目:推动架机械加工工艺规程设计学生:学号:班级:指导教师:目录1.零件的分析................................................................11.1零件结构工艺性分析..................................................11.2零件的技术要求......................................................22.毛坯的选择................................................................22.1毛坯种类的选择......................................................22.2毛坯制造方法的选择..................................................32.3毛坯形状及尺寸的确定................................................33.工艺路线的拟定............................................................33.1定位基准的选择......................................................33.2零件表面加工方案的选择..............................................43.3加工顺序的安排......................................................43.3.1加工阶段的划分................................................43.3.2机械加工顺序的安排............................................43.3.3热处理工序的安排..............................................53.3.4辅助工序的安排................................................54.工序设计..................................................................54.1机床和工艺装备的选择................................................54.2工序设计............................................................64.2.1工序尺寸和公差的确定..........................................64.2.2切削用量的选择................................................74.2.3工时定额的确定................................................8结束语......................................................错误!未定义书签。11.零件的分析1.1零件结构工艺性分析在制订零件机械加工工艺规程之前,首先需要对零件的工艺性进行分析。分析零件的工作图,其目的是熟悉该产品的用途、性能及工作条件,明确被加工零件在产品中的位置和作用,进而了解零件上各项技术要求制定的依据,找出技术要求和加工关键。零件的结构对其机械加工工艺规程的影响很大。使用性能完全相同而结构不同的两个零件,他们的加工难易和制造成本可能有很大差别。所谓良好的工艺,首先是这种结构便于机械加工,即在同样的生产条件下能够采用简便和经济的方法加工出来。此外,零件结构还适应生产类型和具体生产条件的要求。据资料所示,可知该零件是齿轮套,一端是齿轮,一端是套轴,通过孔里的键槽有轴上配合,将齿轮套在轴上,通过齿轮套快速换装齿轮。2图1-1推动架零件图由零件图可知,其材料为45,具有较高强度,耐磨性,耐热性及减振性,适用于承受较大应力和要求耐磨零件。现对零件图的结构工艺性分析如下:(1)由零件图可知30孔的中心线是主要的设计基准和定位基准(2)齿轮端面中心线与32孔的中心线有10.0的垂直度要求(3)30孔的精度较高,在6IT。(4)套用外圆与孔中心线有平行度要求。1.2零件的技术要求零件相关技术要求见图表1-1表1-1零件的技术要求图表序号加工表面精度等级表面粗糙度形位精度0130孔7IT2.5Ra0242外圆7IT1.25Ra园跳动0.030340外圆8IT1.25Ra0463齿轮测8IT2.5Ra垂直度04.02.毛坯的选择2.1毛坯种类的选择在制订零件机械加工工艺规程之前,还要对零件加工前的毛坯种类及其不同的制造方法进行选择。由于零件机械加工的工序数量、材料消耗、加工劳动量等都在很大程度上与毛坯选择有关,故正确选择毛坯具有重大的技术经济意义。零件材料为45钢,考虑零件受冲击,所以选择锻件。32.2毛坯制造方法的选择锻造能改善金属组织,改善力学性能,对原材料的利用率高,有较高的生产率,毛坯或零件的精度较高。生产类型为大批大量生产,选择的锻造方法应该生产效率高,毛坯质量好,能降低成本,所以选择模锻,模锻使锻件部的...
