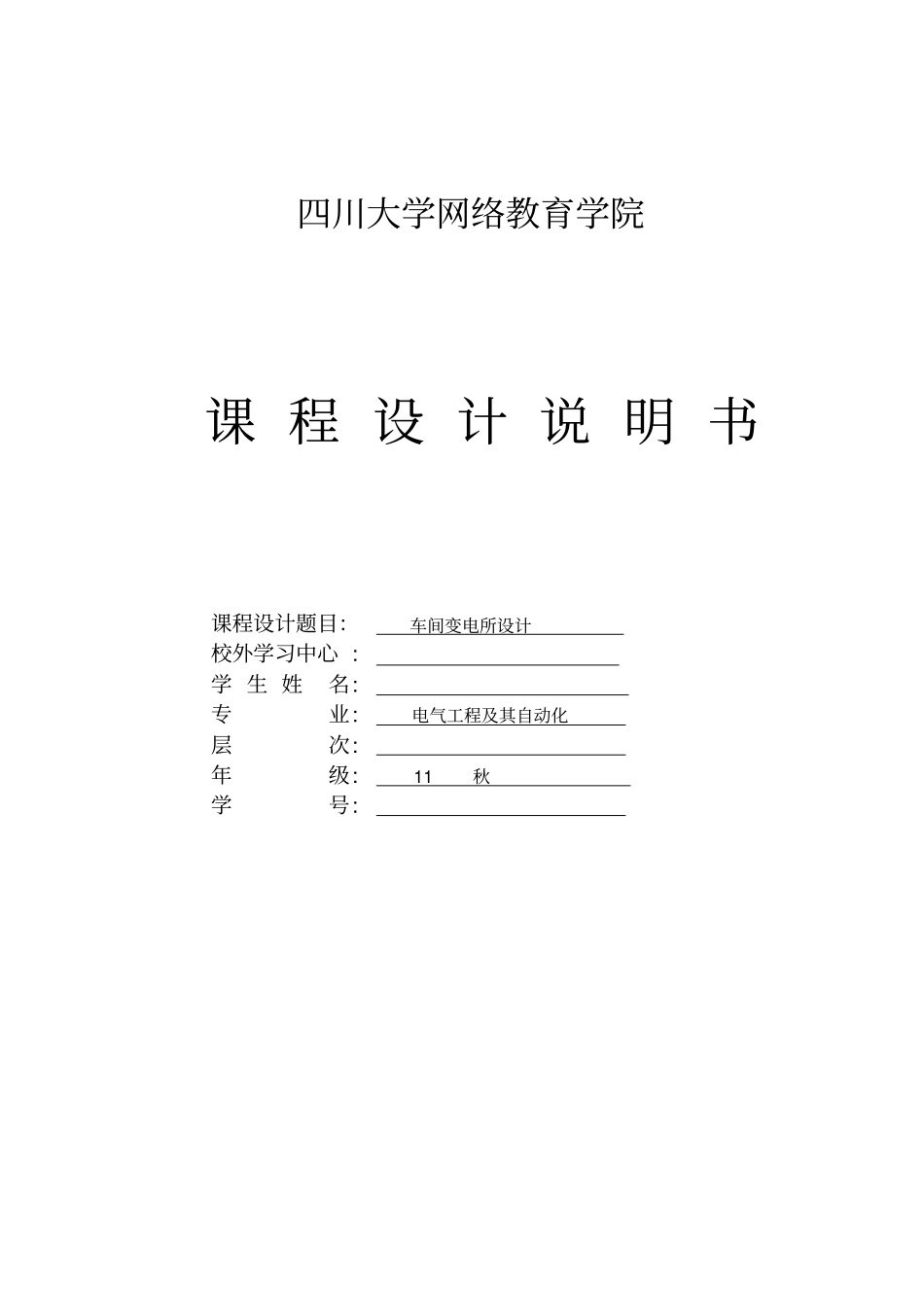

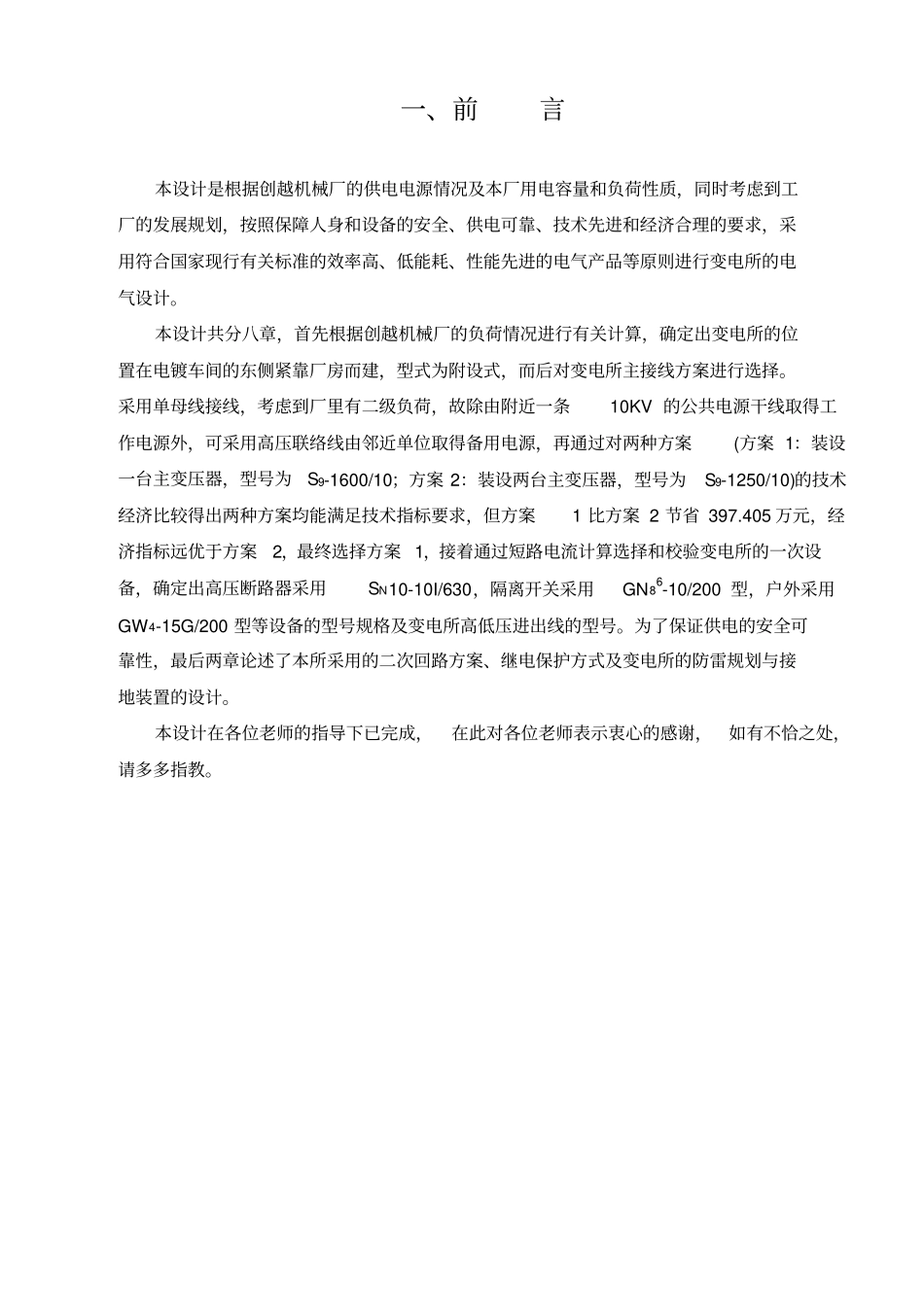

四川大学网络教育学院课程设计说明书课程设计题目:车间变电所设计校外学习中心:学生姓名:专业:电气工程及其自动化层次:年级:11秋学号:一、前言本设计是根据创越机械厂的供电电源情况及本厂用电容量和负荷性质,同时考虑到工厂的发展规划,按照保障人身和设备的安全、供电可靠、技术先进和经济合理的要求,采用符合国家现行有关标准的效率高、低能耗、性能先进的电气产品等原则进行变电所的电气设计。本设计共分八章,首先根据创越机械厂的负荷情况进行有关计算,确定出变电所的位置在电镀车间的东侧紧靠厂房而建,型式为附设式,而后对变电所主接线方案进行选择。采用单母线接线,考虑到厂里有二级负荷,故除由附近一条10KV的公共电源干线取得工作电源外,可采用高压联络线由邻近单位取得备用电源,再通过对两种方案(方案1:装设一台主变压器,型号为S9-1600/10;方案2:装设两台主变压器,型号为S9-1250/10)的技术经济比较得出两种方案均能满足技术指标要求,但方案1比方案2节省397.405万元,经济指标远优于方案2,最终选择方案1,接着通过短路电流计算选择和校验变电所的一次设备,确定出高压断路器采用SN10-10I/630,隔离开关采用GN86-10/200型,户外采用GW4-15G/200型等设备的型号规格及变电所高低压进出线的型号。为了保证供电的安全可靠性,最后两章论述了本所采用的二次回路方案、继电保护方式及变电所的防雷规划与接地装置的设计。本设计在各位老师的指导下已完成,在此对各位老师表示衷心的感谢,如有不恰之处,请多多指教。二、目录第一章负荷计算和无功功率补偿⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二章变电所位置和型式的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三章变电所主变压器和主接线方案选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第四章短路电流的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第五章变电所一次设备的选择校验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第六章变电所进出线和与邻近单位联络线的选择⋯⋯⋯⋯⋯⋯⋯12第七章变电所二次回路方案的选择与继电保护整定⋯⋯⋯⋯⋯⋯23第八章变电所的防雷保护与接地装置的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯27主要参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29第一章负荷计算和无功功率补偿一、负荷计算根据设计任务书所给的负荷资料,各厂房和生活区的负荷计算如表1-1所示:表1-1:负荷计算表编号名称类别设备容量Pe/KW需要系数Kdcosφtanφ计算负荷P30/KWQ30/kvarS30/KVAI30/A1铸造车间动力4000.30.71.02120122.4照明80.8106.40小计408126.4122.41762672锻压车间动力3000.20.61.336079.8照明60.7104.20小计30664.279.81021563金工车间动力3000.30.61.3390119.7照明100.81080小计31098119.71552354工具车间动力2000.30.61.336079.8照明80.7105.60小计20865.679.81031575电镀车间动力2000.50.71.02100102照明100.81080小计2101081021492266热处理车间动力1500.50.80.757556.3照明50.81040小计1557956.3971477装配车间动力2000.30.651.176070.2照明70.9106.30小计20766.370.2971478机修车间动力1500.20.651.173035.1照明40.8103.20小计15433.235.148739锅炉房动力800.80.71.026465.3照明1.50.7101.050小计81.565.0565.39214010仓库动力300.30.90.4894.32照明20.8101.60小计3210.64.32111711生活区照明3500.80.90.48280134.4310472总计(380V侧)动力2010996.4869.3照明411.54计入KΣP=0.85KΣq=0.900.73846.9782.411661771二、无功功率补偿由表1-1可知,该厂380V侧最大负荷时功率因数只有0.73。根据《全国供用电规则》规定高压供电的工业用户,功率因数不得低于0.9,否则需增设无功功率的人工补偿装置。考虑到主变压器的无功损耗远大于有功损耗,因此380V侧最大负荷时功率因数应稍大于0.90,暂取0.92来计算380V侧所需无功功率补偿容量:Qc=P30(tanφ1-tanφ2)=846.9[tan(arccos0.73)-tan(arccos0.92)]kvar=432kvar参照《并联电容器装置设计规范》,选PGJ1型低压自动补偿屏,并联电容器为BW0.4-14-3型,采用其方案2(主屏)1台与方案4(辅屏)3台相组合,总共容量112×4=448kvar。因此无功补偿后工厂380V侧和10KV侧负荷的负荷计算如表1-2所示。表...
